Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy Grundfos UPM3

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy Grundfos UPM3

Cena katalogowa

886,00 € (4 177,58 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2022-08-16

Art.-Nr

90 901 10

Kod EAN: 5902510007317

Grupa rabatowa A

Aktualnie brak na magazynie

Kluczowe dane techniczne

  • maksymalna temperatura
    90°C
  • maksymalne ciśnienie
    6 bar
  • moc
    max 70 kW
  • przyłącza od strony instalacji
    GW ¾''

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy Grundfos UPM3

Produkt czasowo niedostępny ze względu na brak pompy. Sprawdź zamiennik, kod 90 943 00.

ZASTOSOWANIE

  • Stosowany w instalacjach grzewczych i chłodzących.
  • Montowany na ścianie między źródłem a instalacją.
  • Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
  • Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
  • Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

OPIS

  • Pompy obiegowe Grundfos UPM3 Auto.
  • Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C.
  • Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
  • Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania.
  • Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniem
  • Tuleje do montażu czujników temperatury na każdym przyłączu.
  • Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
  • Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
  • Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.
  • Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane techniczne

  • maksymalna temperatura
    90°C
  • maksymalne ciśnienie
    6 bar
  • moc
    max 70 kW
  • przyłącza od strony instalacji
    GW ¾''
  • przyłącza od strony kotła
    G1"
  • obieg 1
    bezpośredni
  • obieg 2
    ATM 561, Kvs 2,5 m³/h, 20÷43°C
  • pompy obiegowe
    Grundfos UPM3 Auto
2 lata gwarancji

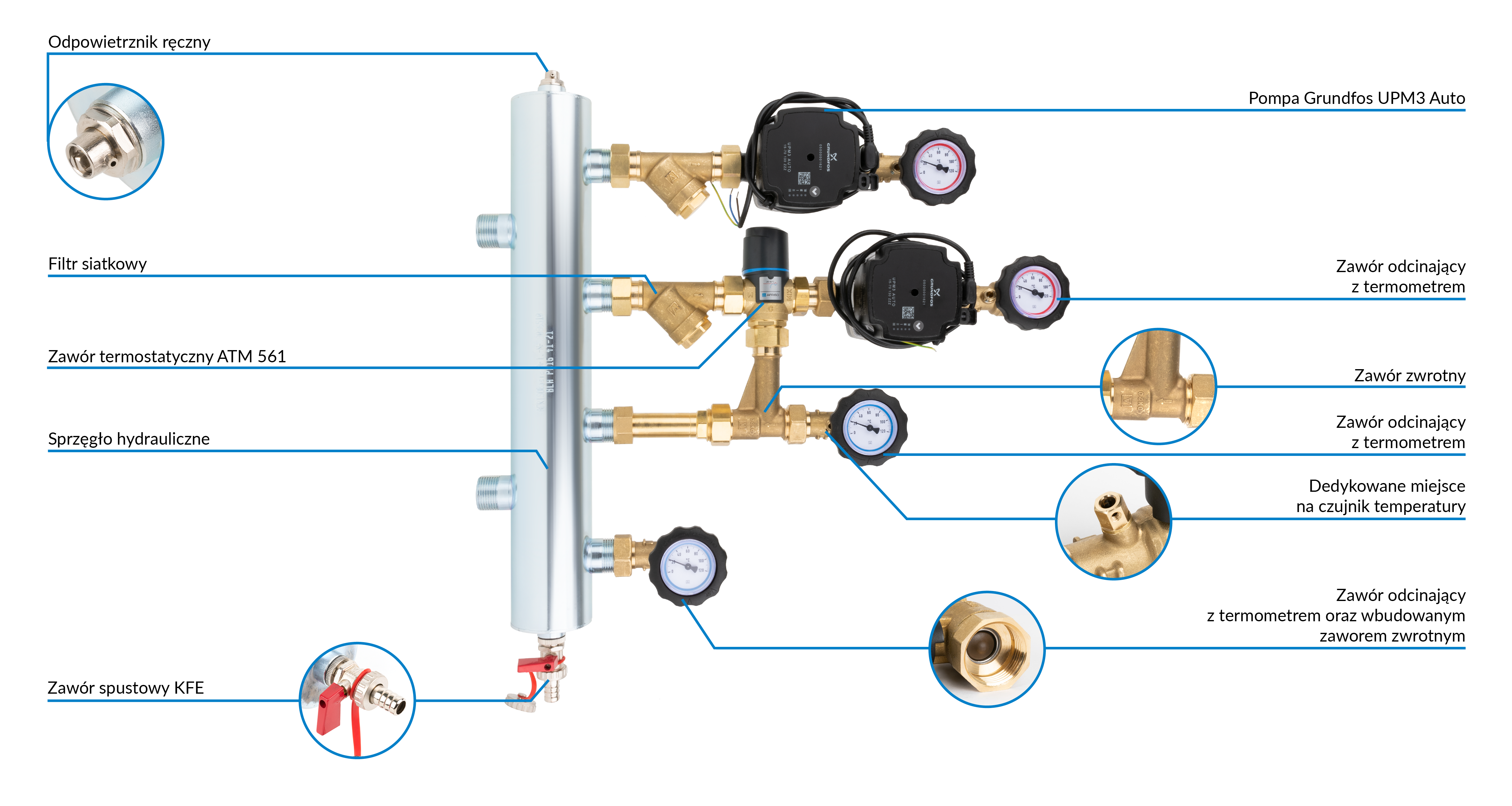

Budowa

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄD PRODUKCJI

PDF (1.75 MB)

INSTRUKCJE OBSŁUGI

BPS zestawy mieszające ze sprzęgłem hydraulicznym
PDF (0.37 MB)
GRUNDFOS UPM3 AUTO pompa obiegowa
PDF (6.19 MB)

KRAJOWA DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH

PDF (0.44 MB)
