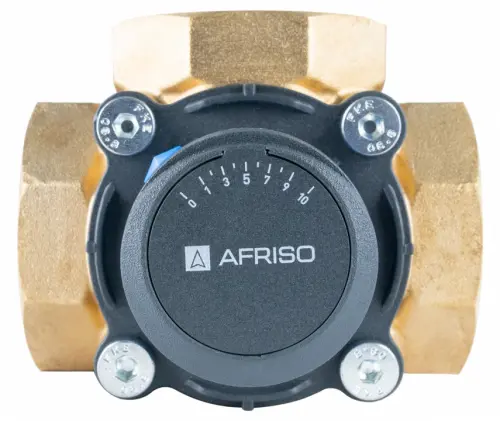

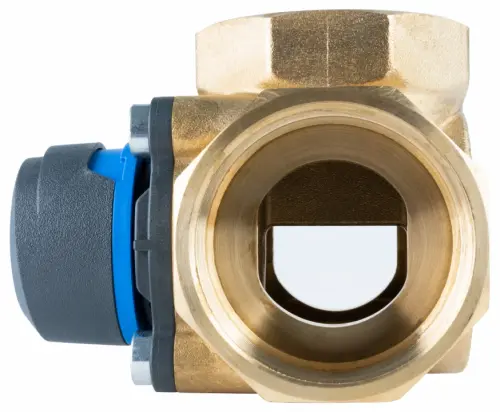

3-drogowy obrotowy zawór mieszający ARV 387 ProClick, DN50, Rp2", Kvs 40
3-drogowy obrotowy zawór mieszający ARV 387 ProClick, DN50, Rp2", Kvs 40
Cena katalogowa
205,50 € (972,90 zł)
Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-30
Art.-Nr
13 387 10
Kod EAN: 5902510002442
Grupa rabatowa A
Produkt dostępny
(Wysyłka do 2 dni roboczych)
Kluczowe dane techniczne
-
DN50
-
Kvs40 m³/h
-
przyłączaRp2"
-
materiał korpusumosiądz
3-drogowy obrotowy zawór mieszający ARV 387 ProClick, DN50, Rp2", Kvs 40
Zastosowanie
- Stosowany w instalacjach grzewczych i chłodzących.
- Montowany najczęściej na zasilaniu instalacji jako zawór mieszający.
- Możliwość montażu na powrocie do kotła jako zawór mieszający.
- Miesza w odpowiednich proporcjach strumienie czynnika by uzyskać wymaganą temperaturę.
- Może pełnić funkcję zaworu rozdzielającego i przełączającego.
Opis

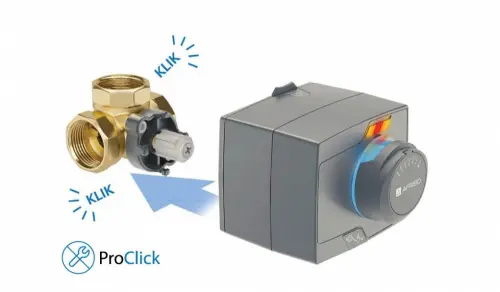

- Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.
- Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.
- Wygodne pokrętło z ogranicznikami kąta obrotu.
- Czytelna dwustronna skala (od 0 do 10 i od 10 do 0).
- Wskaźnik aktualnego położenia zawieradła.
- Przyłącza w formie ośmiokąta ułatwiające montaż.
- Niski przeciek wewnętrzny.
Dane techniczne
-
DN50
-
kvs40 m³/h
-
przyłączaRp2"
-
materiał korpusumosiądz
-
maksymalna temperatura110°C
-
maksymalne ciśnienie10 bar
Budowa
Wymiary (mm)

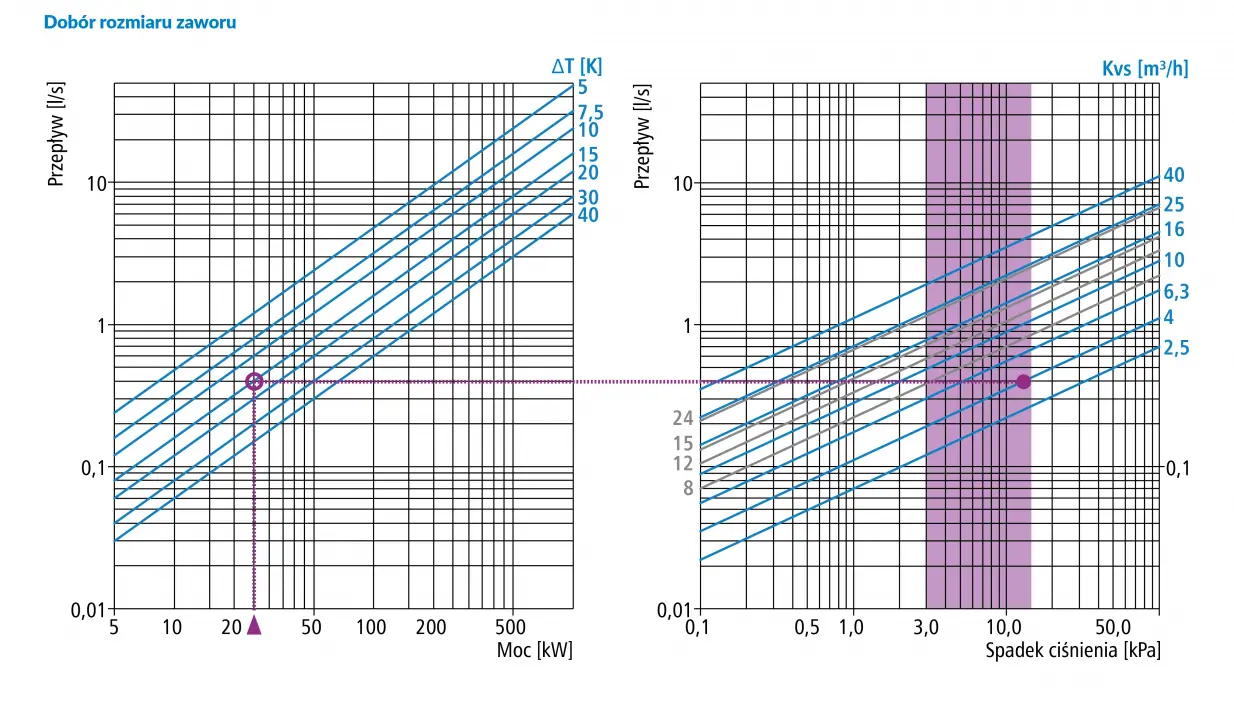

Nomogramy
Dokumentacja
PRZEGLĄDY PRODUKCJI
INSTRUKCJA OBSŁUGI
PDF (0.65 MB)ATEST HIGIENICZNY PZH
PDF (0.45 MB)KRAJOWA DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH
PDF (0.05 MB)PLIKI CAD 2D
PLIKI CAD 3D
Schematy
Schemat przedstawiający mieszanie dwóch strumieni czynnika o różnych temperaturach na zasilaniu.
Schemat przedstawiający mieszanie dwóch strumieni czynnika o różnych temperaturach na powrocie.
Schemat przedstawiający przełączanie pomiędzy obiegiem ładowania zasobnika, a obiegiem grzewczym.
Schemat przedstawiający rozdzielanie strumienia czynnika na powrót do kotła oraz zasilanie obiegu grzewczego.
Schemat przedstawiający rozdzielanie strumienia czynnika na obieg grzewczy oraz na powrót z instalacji.
Schemat przedstawiający mieszanie dwóch strumieni czynnika o różnych temperaturach.
