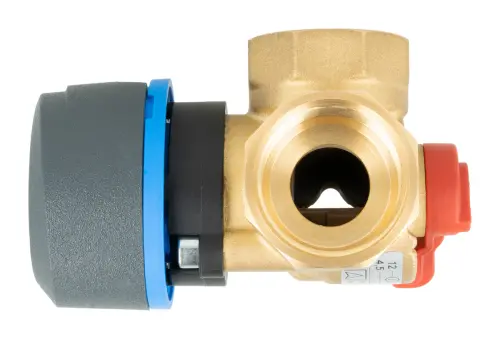

3-drogowy obrotowy zawór mieszający ARV 384 Vario ProClick, DN25, Rp1", Kvs 4,5 - 12
Cena katalogowa
79,20 € (346,23 zł)
Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-04-26
Art.-Nr
13 384 20
Kod EAN: 5902510009670
Grupa rabatowa A
Produkt dostępny
(Wysyłka do 2 dni roboczych)
Kluczowe dane techniczne
-
DN25
-
przyłączaRp1"
-
maksymalna temperatura95°C
-
maksymalne ciśnienie10 bar
3-drogowy obrotowy zawór mieszający ARV 384 Vario ProClick, DN25, Rp1", Kvs 4,5 - 12
Zastosowanie
- Stosowany w instalacjach grzewczych i chłodzących.
- Montowany najczęściej na zasilaniu instalacji jako zawór mieszający.
- Miesza w odpowiednich proporcjach strumienie czynnika by uzyskać wymaganą temperaturę.
- Może pełnić funkcję zaworu rozdzielającego i przełączającego.
Opis
- Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.
- Funkcja Vario umożliwia zmianę nastawy współczynnika Kvs w zakresie 4,5÷12 m3/h.
- Zmiana nastawy Kvs przy pomocy odpowiedniej dźwigni.
- Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.
- Wygodne pokrętło z ogranicznikami kąta obrotu.
- Czytelna dwustronna skala (od 0 do 10 z symbolem L i od 10 do 0 z symbolem R).
- Wskaźnik aktualnego położenia zawieradła.
- Przyłącza w formie ośmiokąta ułatwiające montaż.
Dane techniczne
-
DN25
-
przyłączaRp1"
-
maksymalna temperatura95°C
-
maksymalne ciśnienie10 bar
3 lata gwarancji
Budowa
Wymiary (mm)
Dokumentacja
Instrukcje obsługi
ARV Vario ProClick 3 voies vannes melangueses rotatives
PDF
(2.13 MB)
ARV Vario ProClick 3-chodowyje poworotnyje smesitelnyje klapany
PDF
(2.32 MB)
ARV Vario ProClick 3-drogowe obrotowe zawory mieszające
PDF
(2.32 MB)
ARV Vario ProClick 3-Wege-Mischventilen
PDF
(2.16 MB)
ARV Vario ProClick 3-way rotary valves
PDF
(2.64 MB)
