Grupa pompowa PrimoTherm 180-2 DN25 Vario, zawór mieszający, siłownik ARM 343, pompa Wilo
Grupa pompowa PrimoTherm 180-2 DN25 Vario, zawór mieszający, siłownik ARM 343, pompa Wilo
Cena katalogowa
735,00 € (3 329,84 zł)
Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-06-07
Art.-Nr
77 302
Kod EAN: 4049827025366
Grupa rabatowa A
Produkt dostępny
(Wysyłka do 2 dni roboczych)
Kluczowe dane techniczne
-
maksymalne ciśnienie10 bar
-
zasilanie230 V AC
-
przyłącza od strony instalacji2x GW G1"
-
maksymalna temperatura medium90°C
Grupa pompowa PrimoTherm 180-2 DN25 Vario, zawór mieszający, siłownik ARM 343, pompa Wilo
ZASTOSOWANIE
- Stosowana w instalacjach grzewczych i chłodzących.
- Montowana na rozdzielaczu KSV, buforze ABT 160 lub jako niezależny element instalacji.
- Przeznaczona do przetłaczania medium w instalacji i regulacji temperatury zasilania obiegu grzewczego.
OPIS

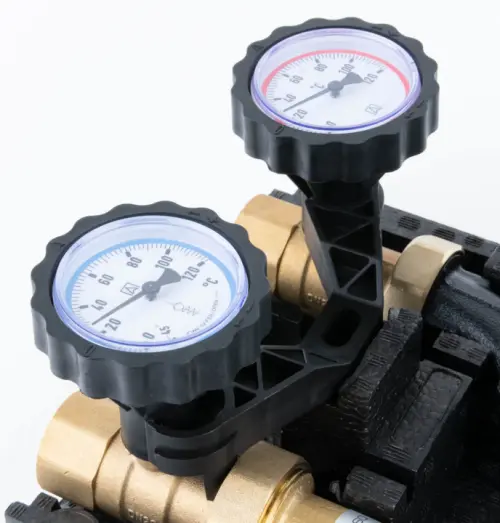

- Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.
- Zainstalowany zawór mieszający ARV KvsVario - wartość Kvs ustawiana w zakresie 2,5÷12 m3/h, pompa Wilo Para SC 25/6 oraz siłownik ARM 343 ProClick (3-pkt., 230 V, 120 s).
- Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.
ELEMENTY DOSTAWY
- Kołki montażowe.
- Tuleje zaciskowe na czujniki temperatury.
- Uszczelki do połączenia źródła ciepła.
- Adapter do montażu siłownika na zaworze mieszającym.
Dane techniczne
-
maksymalne ciśnienie10 bar
-
zasilanie230 V AC
-
przyłącza od strony instalacji2x GW G1"
-
maksymalna temperatura medium90°C
-
pompa obiegowaWilo Para SC 25/6
-
kvs zaworu mieszającegoregulowany w zakresie od 2,5 do 12 m³/h
-
przyłącza od strony rozdzielacza2x G1½"
-
rozstaw przyłączy do rozdzielacza125 mm
3 lata gwarancji

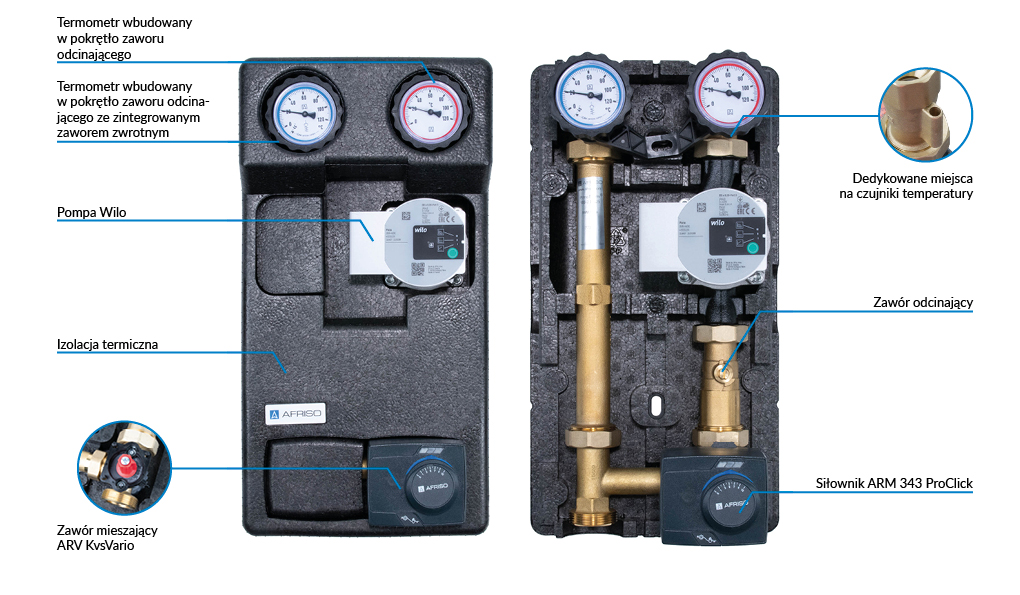

Budowa

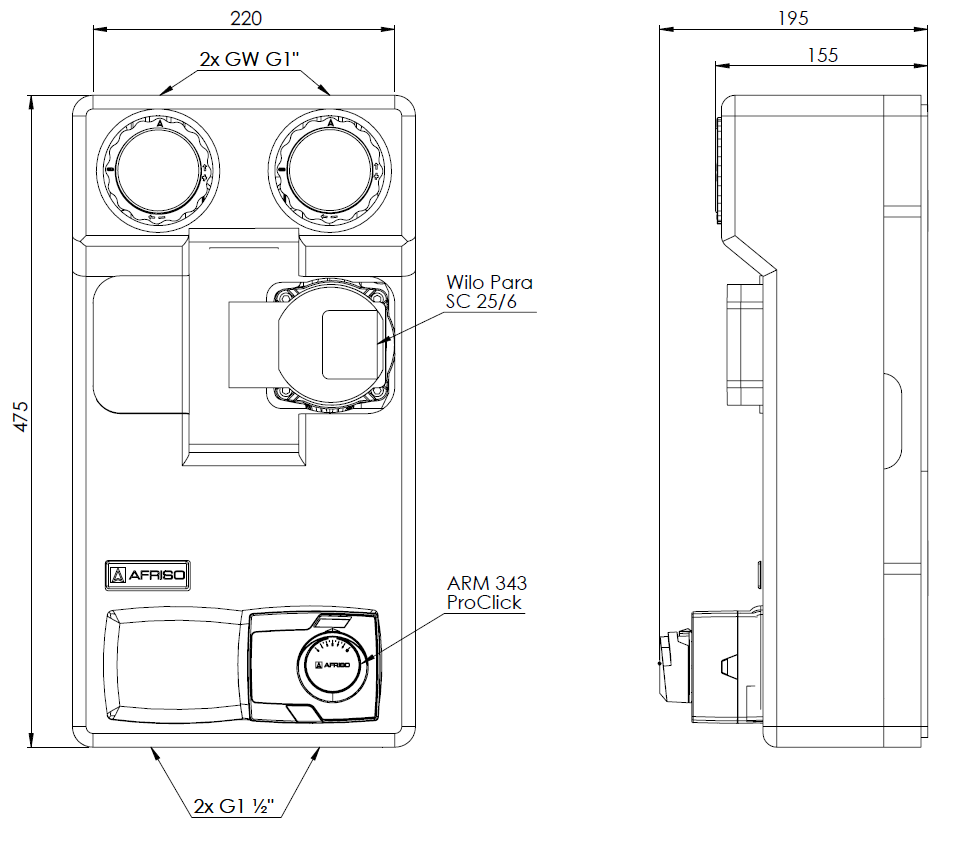

Wymiary (mm)
Dokumentacja
PRZEGLĄDY PRODUKCJI
Pompa WILO PARA SC- charakterystyka
PDF
(2.29 MB)
PrimoTherm DN25 grupy pompowe, KSV 125 rozdzielacze
PDF
(4.25 MB)
PrimoTherm/PrimoTherm K grupy pompowe oraz KSV rozdzielacze
PDF
(5.18 MB)
INSTRUKCJA OBSŁUGI
PrimoTherm DN25 grupy pompowe (PL, DE, EN, FR)
PDF
(1.46 MB)
WILO PARA S.C. pompa obiegowa
PDF
(1.64 MB)
DEKLARACJA PRODUCENTA
PDF (0.38 MB)PLIKI CAD 2D
PLIKI CAD 3D
Schematy
