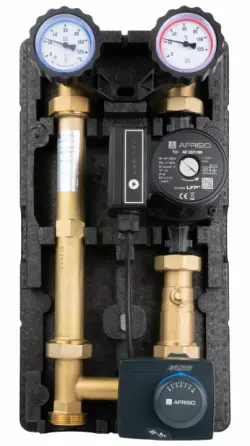

WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick

  • WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick
  • WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick
  • WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick

WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick

Cena katalogowa

639,00 € (3 025,22 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-30

Art.-Nr

77 301 80

Kod EAN: 5902510009502

Grupa rabatowa A

Aktualnie brak na magazynie

Kluczowe dane techniczne

  • maksymalne ciśnienie
    10 bar
  • zasilanie
    230 V AC
  • przyłącza od strony instalacji
    2x GW G1"
  • maksymalna temperatura medium
    90°C

WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick

ZASTOSOWANIE

  • Stosowana w instalacjach grzewczych i chłodzących.
  • Montowana na rozdzielaczu KSV, buforze ABT 160 lub jako niezależny element instalacji.
  • Przeznaczona do przetłaczania medium w instalacji i regulacji temperatury zasilania obiegu grzewczego.

OPIS

  • Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.
  • Zainstalowany zawór mieszający ARV KvsVario - wartość Kvs ustawiana w zakresie 2,5÷12 m3/h, pompa LFP AF 25/7/180 oraz siłownik ARM 343 ProClick (3-pkt., 230 V, 120 s).
  • Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.

ELEMENTY DOSTAWY

  • Kołki montażowe.
  • Tuleje zaciskowe na czujniki temperatury.
  • Uszczelki do połączenia źródła ciepła.
  • Adapter do montażu siłownika na zaworze mieszającym.

Dane techniczne

  • maksymalne ciśnienie
    10 bar
  • zasilanie
    230 V AC
  • przyłącza od strony instalacji
    2x GW G1"
  • maksymalna temperatura medium
    90°C

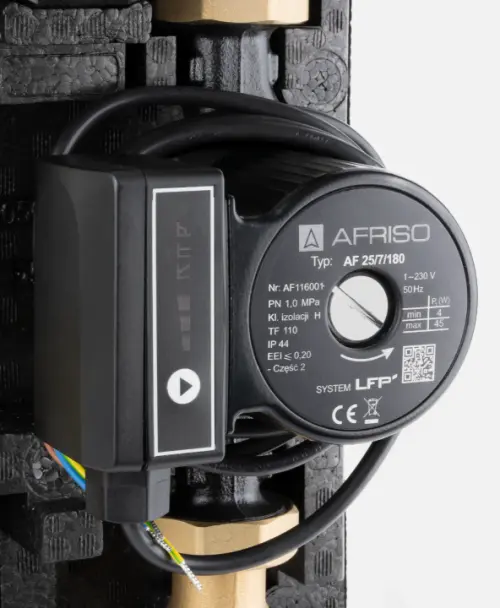

  • pompa obiegowa
    LFP AF 25/7/180
  • przyłącza od strony rozdzielacza
    2x G1½"
  • kvs zaworu mieszającego
    regulowany w zakresie od 2,5 do 12 m³/h
  • rozstaw przyłączy do rozdzielacza
    125 mm
3 lata gwarancji

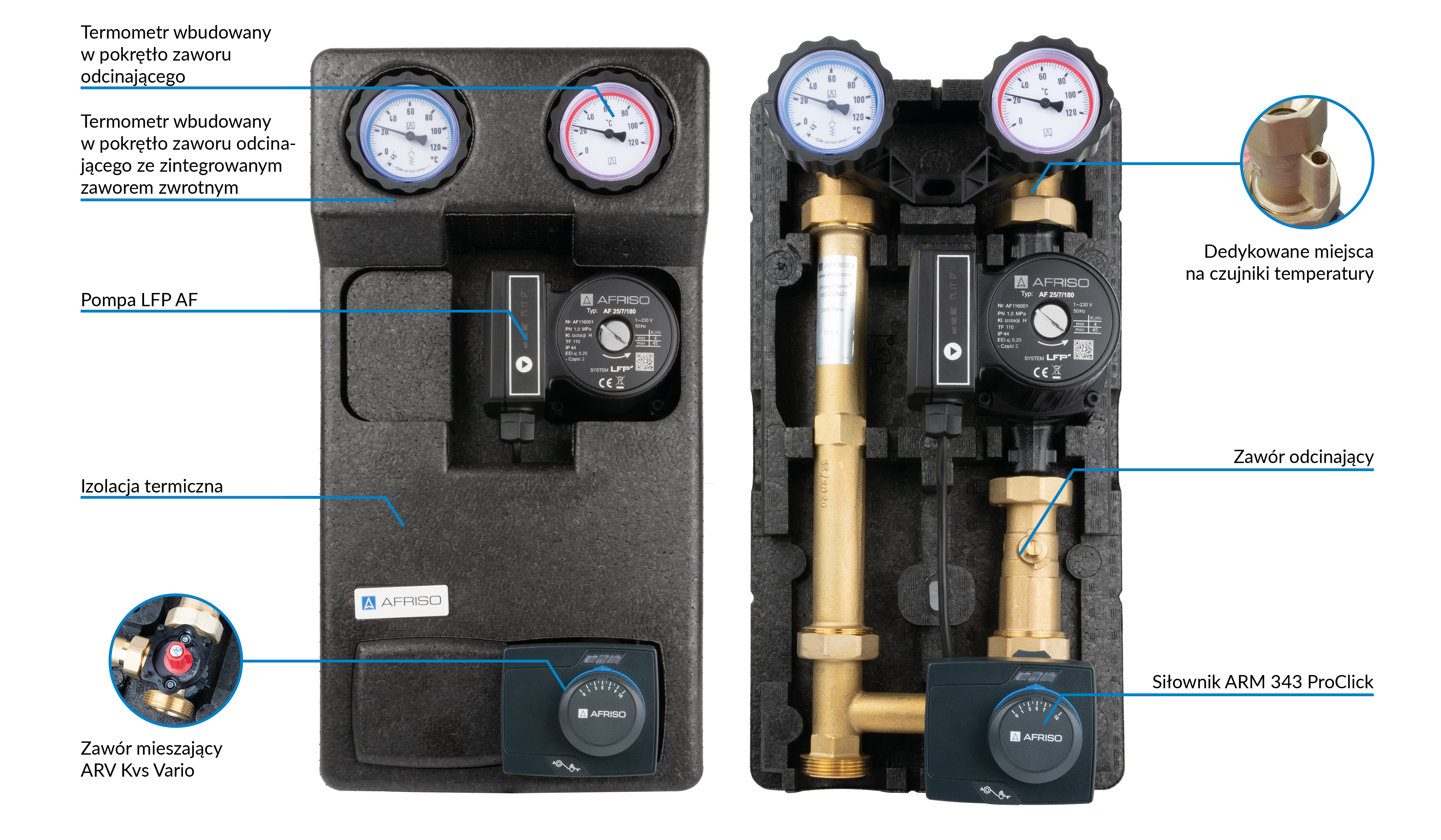

Budowa

WYCOFANY Z OFERTY - Grupa pompowa PrimoTherm 180-2 DN25 LP 3-WM-SM Vario, pompa LFP AF, zawór mieszający ARV KvsVario, siłownik ARM 343 ProClick - budowa

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄD PRODUKCJI

PDF (4.25 MB)

INSTRUKCJA OBSŁUGI

LFP AF pompa obiegowa
PDF (5.09 MB)
PrimoTherm DN25 grupy pompowe (PL, DE, EN, FR)
PDF (1.46 MB)

DEKLARACJA PRODUCENTA

PDF (0.38 MB)

INNE

LFP AF charakterystyka
PDF (1.62 MB)

Schematy

Przykładowy schemat aplikacyjny grupy pompowej PrimoTherm 180-2

Przykładowy schemat aplikacyjny grupy pompowej PrimoTherm 180-2
