Idealnym rozwiązaniem zabezpieczającym kocioł stałopalny przed skutkami korozji niskotemperaturowej są zawory ATV AFRISO. W tekście wskazujemy najczęściej popełniane błędy montażowe oraz wyjaśniamy jak ich uniknąć.
Korozja niskotemperaturowa
Powstające w komorze spalania spaliny przedostają się do przewodu kominowego ogrzewając płaszcz wodny. Z kolei niska temperatura powracającego czynnika grzewczego ochładza wymiennik. W wyniku kontaktu z powierzchnią zimnego wymiennika spaliny się schładzają, osiągając temperaturę tzw. punktu rosy. Zawarta w gazach wilgoć zaczyna się wykraplać na powierzchni zimnego płaszcza wodnego. Powstały w ten sposób agresywny kondensat powoduje niebezpieczny dla kotła proces korozji niskotemperaturowej.
Sprawdzone sposoby zabezpieczenia kotła
Aby zapobiec korozji, powodującej uszkodzenia źródła ciepła, producenci kotłów stałopalnych wymagają zastosowania dodatkowych zabezpieczeń, gwarantujących utrzymanie bezpiecznych temperatur powracającego medium. Decydując się na wybór rozwiązania, należy mieć na uwadze, aby armatura zabezpieczająca była temperaturowo dostosowana do danego modelu kotła.
Najczęstsze zalecane temperatury powrotne dla kotłów stałopalnych wynoszą: 50, 55 lub 60°C.

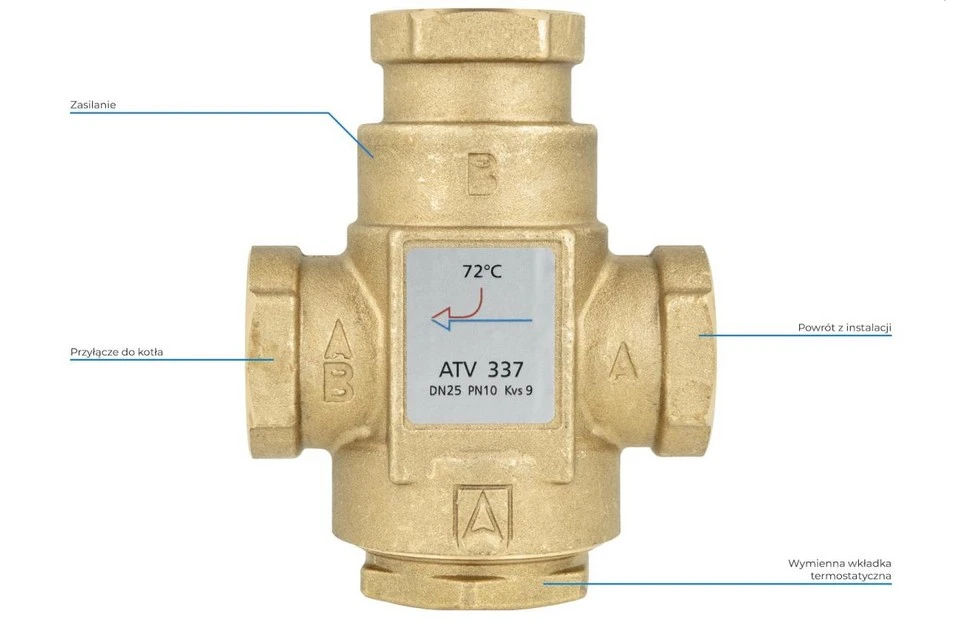

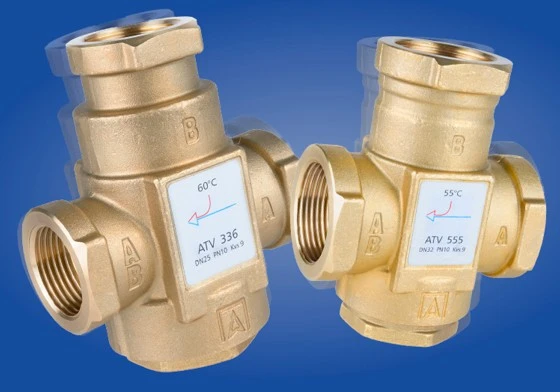

Zawory temperaturowe ATV
Sprawdzonym rozwiązaniem zabezpieczającymi kotły przed korozją niskotemperaturową są zawory ATV AFRISO montowane na powrocie. Wyposażone we wkładkę termostatyczną o odpowiedniej nastawie znamionowej dbają o utrzymanie bezpiecznej temperatury medium powracającego do kotła.
Jak to działa?
Podczas uruchomienia źródła ciepła zawór ATV uniemożliwia przepływ czynnika w stronę emiterów. W tym czasie dochodzi do „wygrzewu” tzw. krótkiego obiegu, który przyspiesza doprowadzenie czynnika powracającego do kotła do odpowiedniej tj. bezpiecznej temperatury. Dopiero w chwili osiągnięcia temperatury wkładki termostatycznej o 5°C niższej niż temperatura znamionowa zaworu, ATV zaczyna się stopniowo otwierać w kierunku odbiorników ciepła. Z kolei, gdy czynnik na powrocie osiągnie wartość o 5°C większą niż „nastawa”, zawór blokuje przepływ medium na by-passie, umożliwiając transfer całego ciepła do instalacji.
Dowiedź się jak uniknąć popularnych błędów montażowych!
Zastosowanie zaworu ATV pozwala zabezpieczyć kotły stałopalne przed niszczącym działaniem korozji niskotemperaturowej. Aby zapewnić wieloletnie, niezawodne funkcjonowanie wspomnianej armatury przez wiele sezonów grzewczych należy przestrzegać kilku zasad montażowych i eksploatacyjnych.
Poniżej wskazujemy 5 najpopularniejszych błędów popełnianych w trakcie montażu i eksploatacji zaworów ATV.
Oto one:
Błąd 1. Montaż na zaworu zabezpieczającego na zasilaniu
Montaż zaworu ATV na wyjściu z kotła powoduje, że zawór pracuje w funkcji rozdziału strumienia. W tym przypadku zawór wciąż realizuje funkcję wygrzania krótkiego obiegu, ale nie jest możliwa kontrola temperatury wody powracającej do źródła ciepła. Jeżeli zatem chcemy zabezpieczyć kocioł przed korozją niskotemperaturową, zawór ATV należy zamontować na powrocie. W ten sposób będziemy mieć kontrolę nad temperaturą „wlotową” wody do kotła.

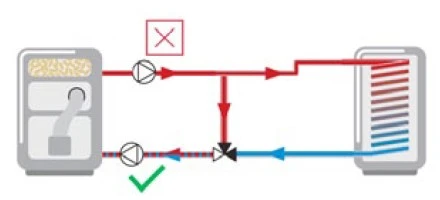

Błąd 2. Pompa kotłowa na zasilaniu
Pompa kotłowa zamontowana bezpośrednio na wyjściu z kotła może być przyczyną nieprawidłowej pracy wkładki termostatycznej w zaworze ATV. Skutkuje to ograniczonymi możliwościami przekierowywania przepływu przy odpowiednich uwarunkowaniach temperaturowych. Potwierdziły to testy przeprowadzone w laboratorium badawczym AFRISO. Pompę kotłową należy umiejscowić pomiędzy zaworem ATV a króćcem powrotnym do kotła. Bezpośrednie umiejscowienie armatury względem króćca ssawnego pompy gwarantuje prawidłową pracę wkładki termostatycznej, a tym samym całego zaworu.

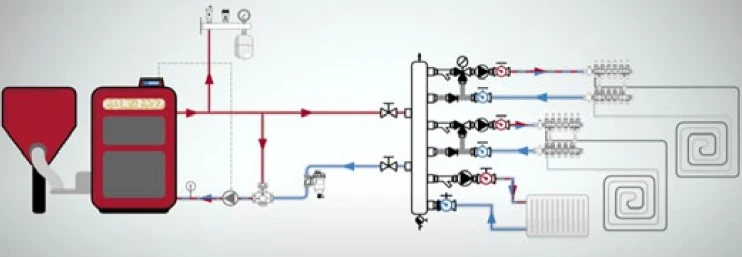

Błąd 3. Brak separatora zanieczyszczeń
Sam montaż zaworów ATV może okazać się niewystarczający, jeżeli nie zadbamy o separację zanieczyszczeń. Sukcesywne odkładanie się zanieczyszczeń we wnętrzu zaworu ATV (gniazdo czy element mieszający zaworu) może finalnie doprowadzić do braku utrzymywania założonych temperatur powracającego medium. Rozwiązaniem jest zamontowanie przed zaworem temperaturowym separatora zanieczyszczeń np. wysokosprawnego, magnetycznego separatora ADS 160 AFRISO.
Błąd 4. Wpięcie dużych zasobników w krótki obieg
Zasobnik c.w.u. zasilany bezpośrednio z obiegu kotłowego pozwala szybko zrealizować zapotrzebowanie na ciepłą wodę użytkową. Część tego typu rozwiązań jest realizowana poprzez wpięcie ładowania zasobnika c.w.u. w krótki obieg między źródłem ciepła a by-passem z zaworem ATV. Mankamentem opisanych powyżej sposobów budowy instalacji, w szczególności w przypadku montażu zasobników o objętości powyżej 200l, jest wydłużony czas kontaktu zimnego czynnika z kotłem. Aby wyeliminować ryzyko powstania korozji, zasilanie zasobnika należy zawsze wykonywać od strony instalacji przed zaworem ATV.
Błąd 5. Nieodpowiednia temperatura wody
Błędne przekonanie o nieskuteczności armatury zabezpieczającej wynika z niewiedzy użytkowników na temat działania zaworów ATV. Dotyczy to na przykład sytuacji związanej z pierwszym rozruchem kotłowni lub ponownym jej wygrzewem po okresie letnim. Należy wiedzieć, że zawór ATV otwiera się przy temp. o 5°C niższej niż wartość referencyjna. Dzięki temu po wstępnym wygrzaniu krótkiego obiegu możliwy jest początek zasilania instalacji gorącym medium. Trzeba jednak mieć świadomość, że pierwsze otwarcie zaworu ATV powoduje jednoczesny powrót czynnika z instalacji, który przy rozruchu charakteryzuje się niską temperaturą. Powracająca z instalacji zimna woda obniża temperaturę układu poniżej deklarowanych wartości, powodując, że zawór ponownie zamknie przepływ od strony odbiorników. Charakter pracy zaworu ATV wynika bezpośrednio ze specyfiki funkcjonowania wkładki termostatycznej oraz dużych rozbieżności temperaturowych między stroną kotłową i instalacyjną. Warto wiedzieć, że to „przeciąganie liny” jest przejściowe. Opisana wyżej specyfika pracy zaworu ATV powoduje często przekonanie o niewłaściwym działaniu armatury zabezpieczającej.
Podczas montażu należy zatem pamiętać o odpowiednio wysokiej temperaturze wody zasilającej oraz należytej wydajności pompy kotłowej. W przypadku pierwszych wygrzewów instalacji temperatura na wyjściu ze źródła ciepła powinna być o minimum 15°C wyższa niż temperatura znamionowa zaworu. Przykładowo dla zaworu ATV o nastawie 55°C temperatura wyjściowa powinna wynosić minimum 70°C.
Zawory ATV pozwalają skutecznie zabezpieczyć stałopalne źródło ciepła przed korozją niskotemperaturową. Wiedza na temat poprawnego montażu i zasad eksploatacji zapewni bezproblemową pracę układu grzewczego na lata. Ofertę AFRISO uzupełniliśmy o model zaworu z temperaturą znamionową 72°C, idealny do współpracy z kotłami zgazującymi drewno.
