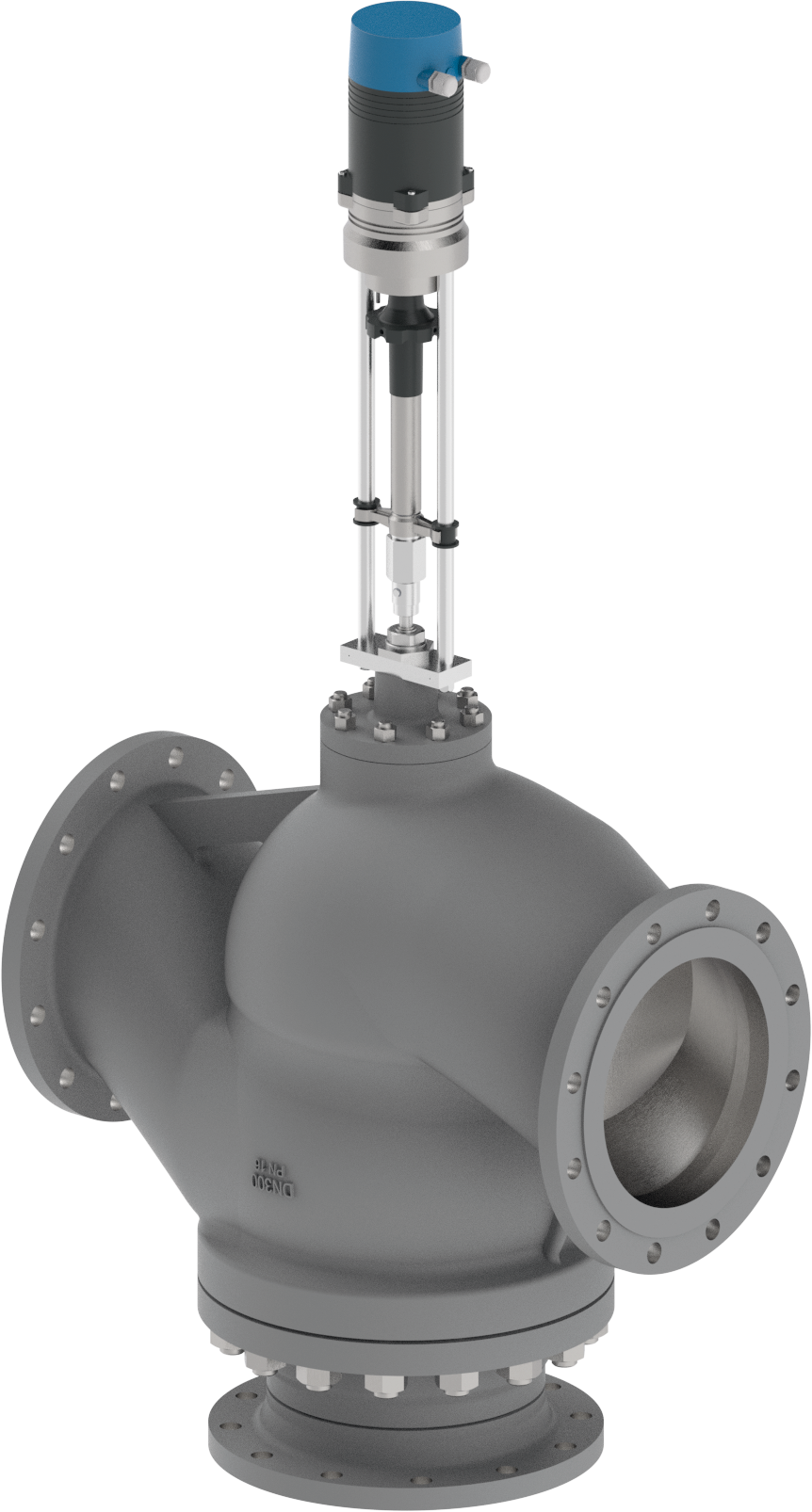

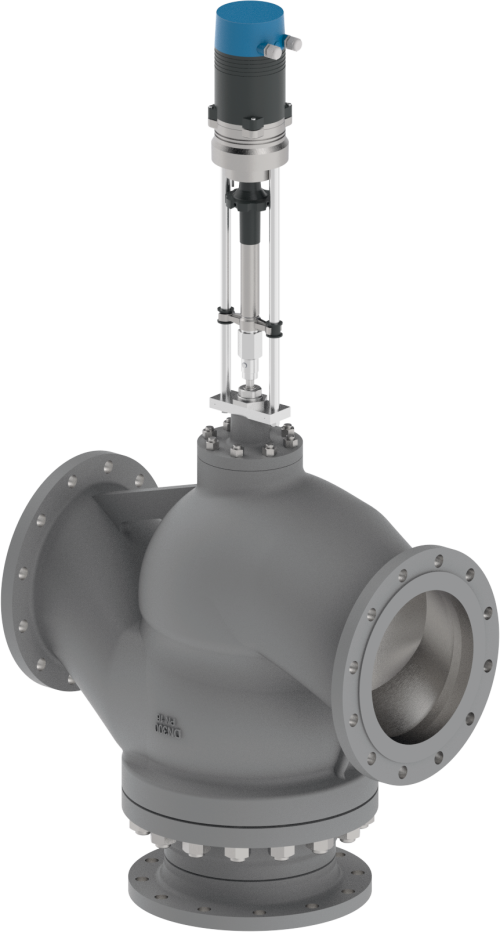

• 3-drogowy zawór regulacyjny RE3F z siłownikiem 1003U41, DN250, Kvs 800 m3/h, 24 V AC, 0-10 V DC, 10 kN, 1 s/mm

3-drogowy zawór regulacyjny RE3F z siłownikiem 1003U41, DN250, Kvs 800 m3/h, 24 V AC, 0-10 V DC, 10 kN, 1 s/mm

Art.-Nr

RE3F250A.1003U41

Produkt dostępny na zamówienie

Kluczowe dane techniczne

  • DN
    250
  • Ciśnienie medium
    max 16 bar
  • Temperatura medium
    max 180°C
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%

3-drogowy zawór regulacyjny RE3F z siłownikiem 1003U41, DN250, Kvs 800 m3/h, 24 V AC, 0-10 V DC, 10 kN, 1 s/mm

Zastosowanie

  • Ciężka regulacja przepływu strumienia czynnika w wielkoskalowych magistralach HVAC, węzłach ciepłowniczych oraz przemysłowych układach chłodzenia procesowego.

Opis

Wielkogabarytowy zespół regulacyjny składający się z 3-drogowego zaworu Belparts RE3F oraz dużej mocy siłownika liniowego Belparts 1003U41. Układ dostarcza siłę osiową rzędu 10 kN, co pozwala na bezpieczną i stabilną pracę na głównych pionach oraz magistralach zasilających o wysokich ciśnieniach różnicowych.

Cechy wyróżniające

  • Potężna siła nacisku: Siłownik 1003U41 zapewnia całkowitą szczelność i eliminuje przecieki wewnętrzne.
  • Auto-kalibracja skoku: Automatyczne dopasowanie siłownika do krańcowych położeń zaworu podczas rozruchu.
  • Przekładnia ręczna: Możliwość ręcznej zmiany położenia zaworu w sytuacjach awaryjnych lub serwisowych.

Dane techniczne

  • DN
    250
  • Ciśnienie medium
    max 16 bar
  • Temperatura medium
    max 180°C
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
  • Napięcie zasilania
    24 V AC
  • Sygnał sterujący
    0...10 V dc
  • Siła
    10 kN
  • Czas pracy
    1 s / mm
  • Stopień ochrony IP
    IP54
1 rok gwarancji
