Zawór do automatycznego napełniania instalacji FAM, 0,5÷3,0 bar, GW G1/2", z manometrem

Cena katalogowa

96,00 € (424,29 zł)

Podana cena katalogowa w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2026-10-05

Art.-Nr

42 406

Kod EAN: 5902510002091

Grupa rabatowa: A

Produkt dostępny

Wysyłka do 2 dni roboczych

Kluczowe dane techniczne

  • Przyłącze
    GW G½"
  • Zakres regulacji ciśnienia medium
    ustawiane od 0,5 do 3,0 bar
  • Manometr
    0÷4 bar, ø63 mm, G¼" rad
  • Przyłącze węża giętkiego
    ½"

Zawór do automatycznego napełniania instalacji FAM, 0,5÷3,0 bar, GW G1/2", z manometrem

Zastosowanie

  • Stosowana w instalacjach grzewczych.
  • Automatycznego napełniania instalację do ustawionego na zaworze ciśnienia.
  • Montowany w najniższym punkcie instalacji.

Opis

  • Korpus wykonany z mosiądzu.
  • Składa się z reduktora ciśnienia, zaworu zwrotnego, zaworu odcinającego i przyłącza do węża giętkiego.
  • Posiada wbudowany manometr o średnicy tarczy 63 mm oraz zakresie pomiarowym 0÷4 bar.
  • Zawór fabrycznie ustawiony na napełnianie instalacji do ciśnienia 1,5 bar.

Dane techniczne

  • Przyłącze
    GW G½"
  • Zakres regulacji ciśnienia medium
    ustawiane od 0,5 do 3,0 bar
  • Manometr
    0÷4 bar, ø63 mm, G¼" rad
  • Przyłącze węża giętkiego
    ½"
  • Ciśnienie medium
    max 10 bar
  • Temperatura medium
    90°C
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
3 lata gwarancji

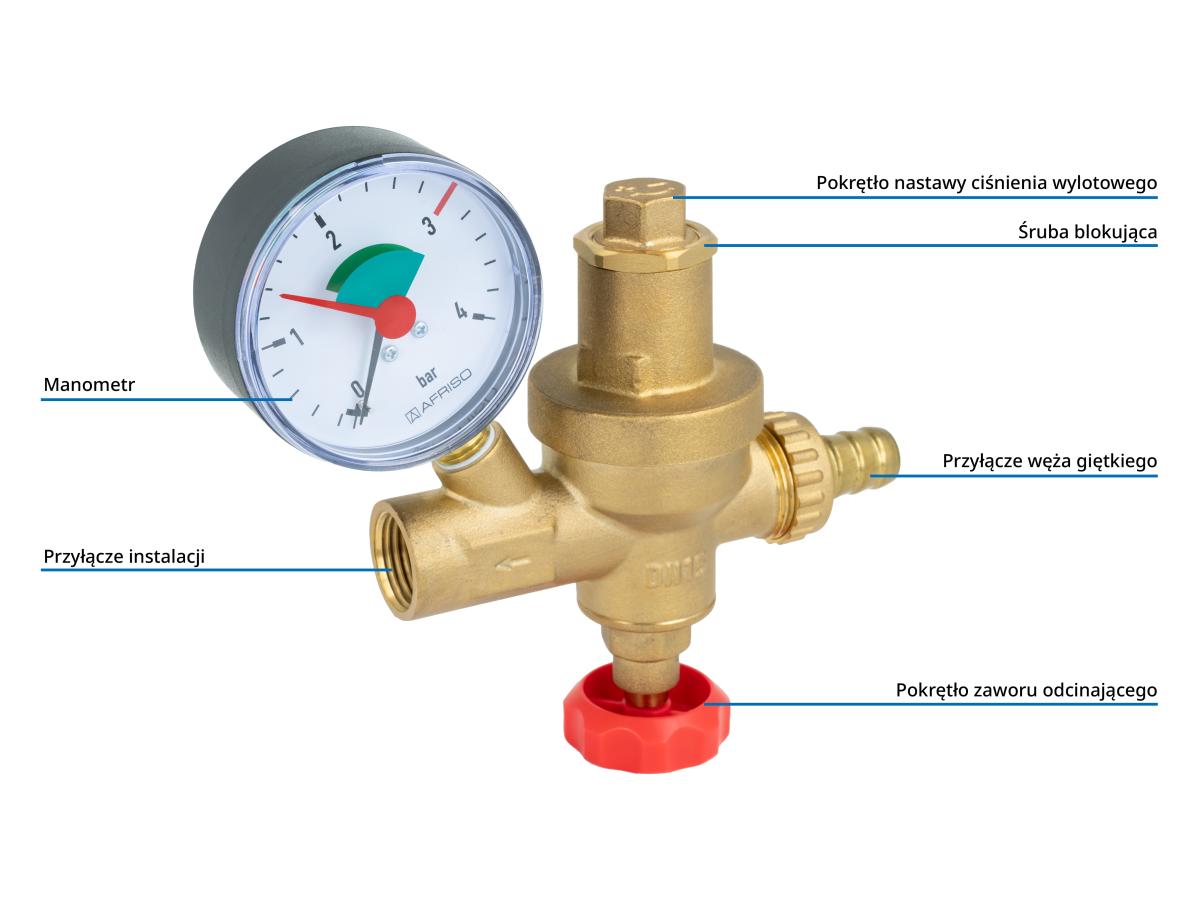

Budowa

42406 Zawór do automatycznego napełniania instalacji FAM, 0,5÷3,0 bar, GW G1/2", z manometrem - budowa AFRISO 1

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Instrukcje obsługi

FA/FAM zawory do automatycznego napełniania instalacji, skrócona [PL][EN][DE][FR][RU] PDF (0.92 MB)
FA/FAM zawory do automatycznego napełniania instalacji [PL] PDF (0.42 MB)
FA/FAM filling fitting [EN] PDF (0.41 MB)

Ulotka informacyjna

PDF (5.84 MB)

Deklaracja producenta

PDF (0.06 MB)

Pliki CAD 2D

PDF (0.15 MB)
DXF (9.75 MB)

Pliki CAD 3D

PDF (1.10 MB)
ZIP (2.40 MB)

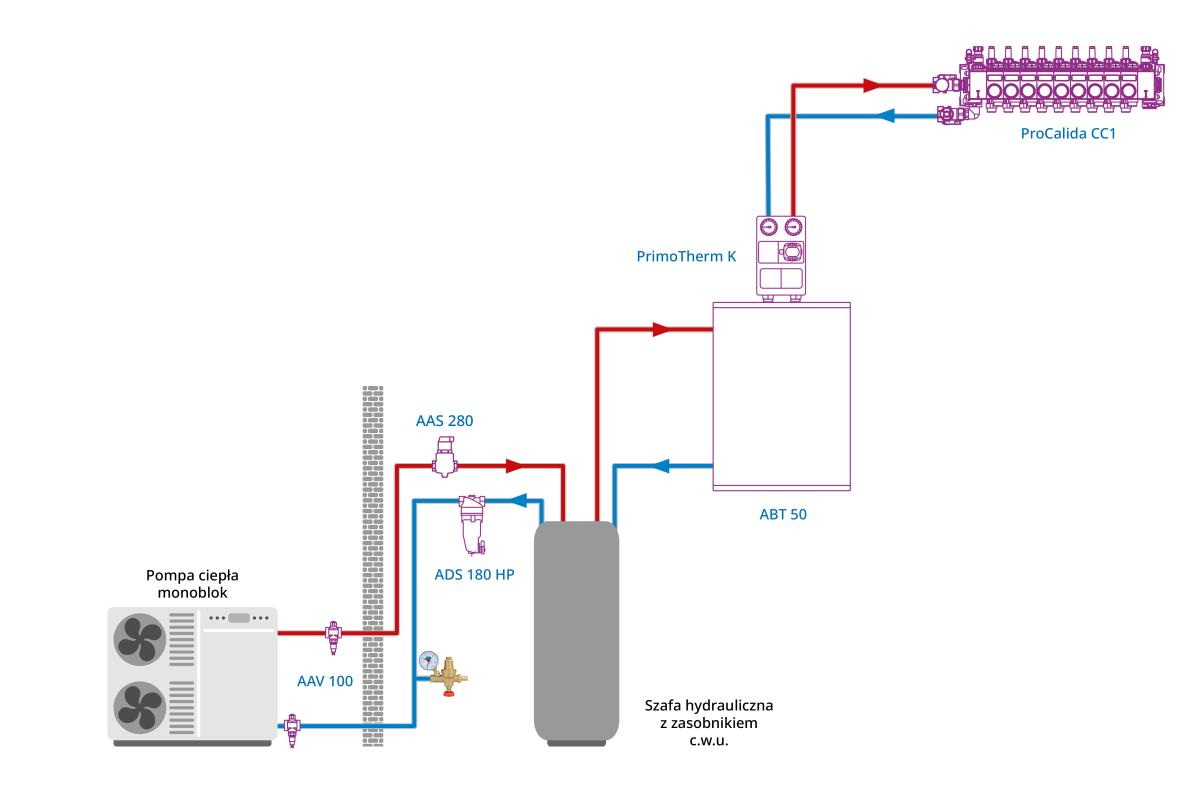

Schematy
