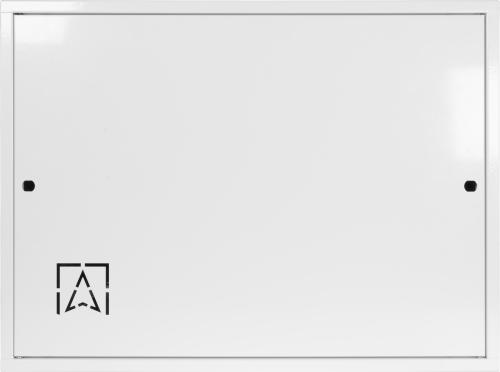

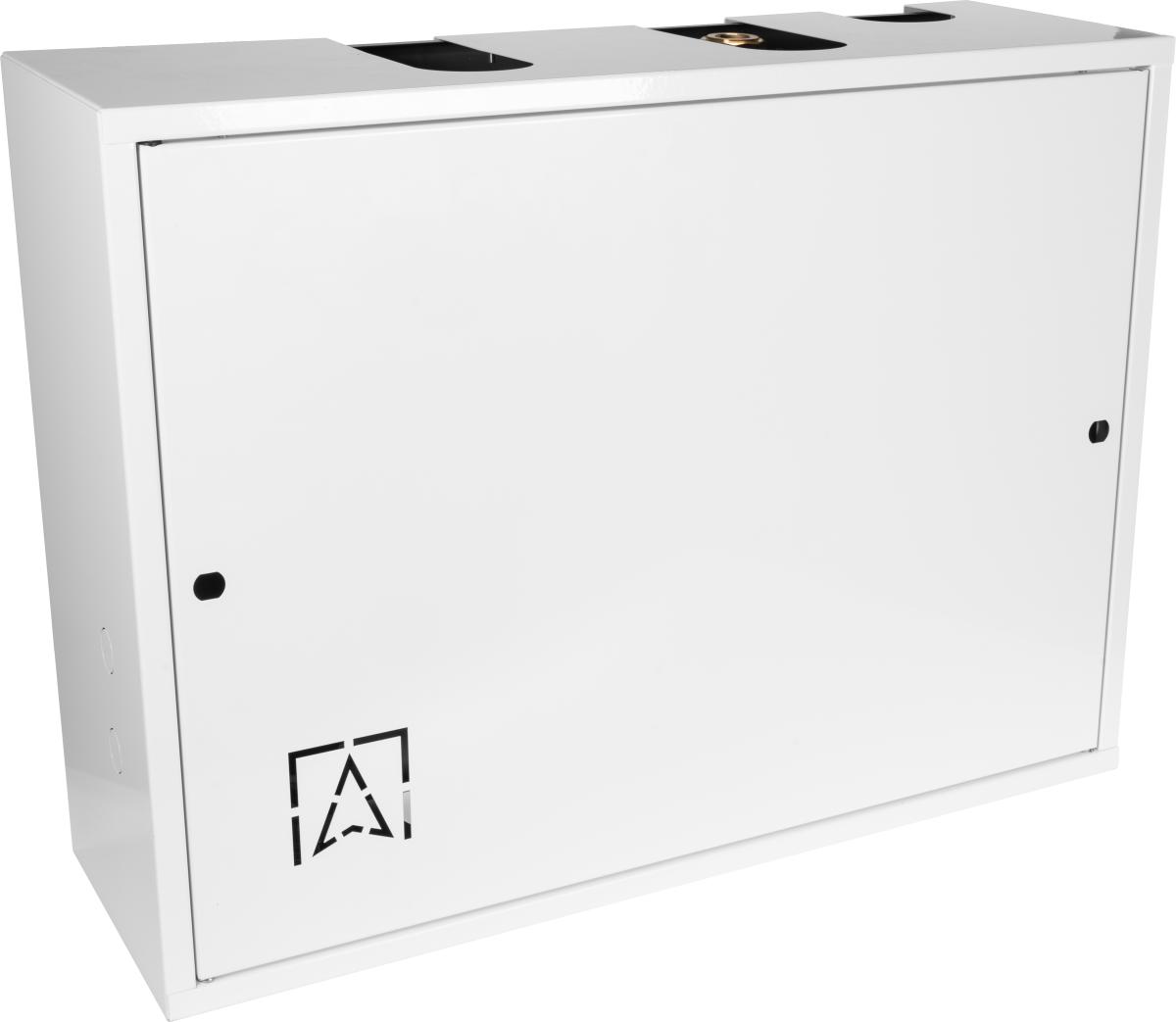

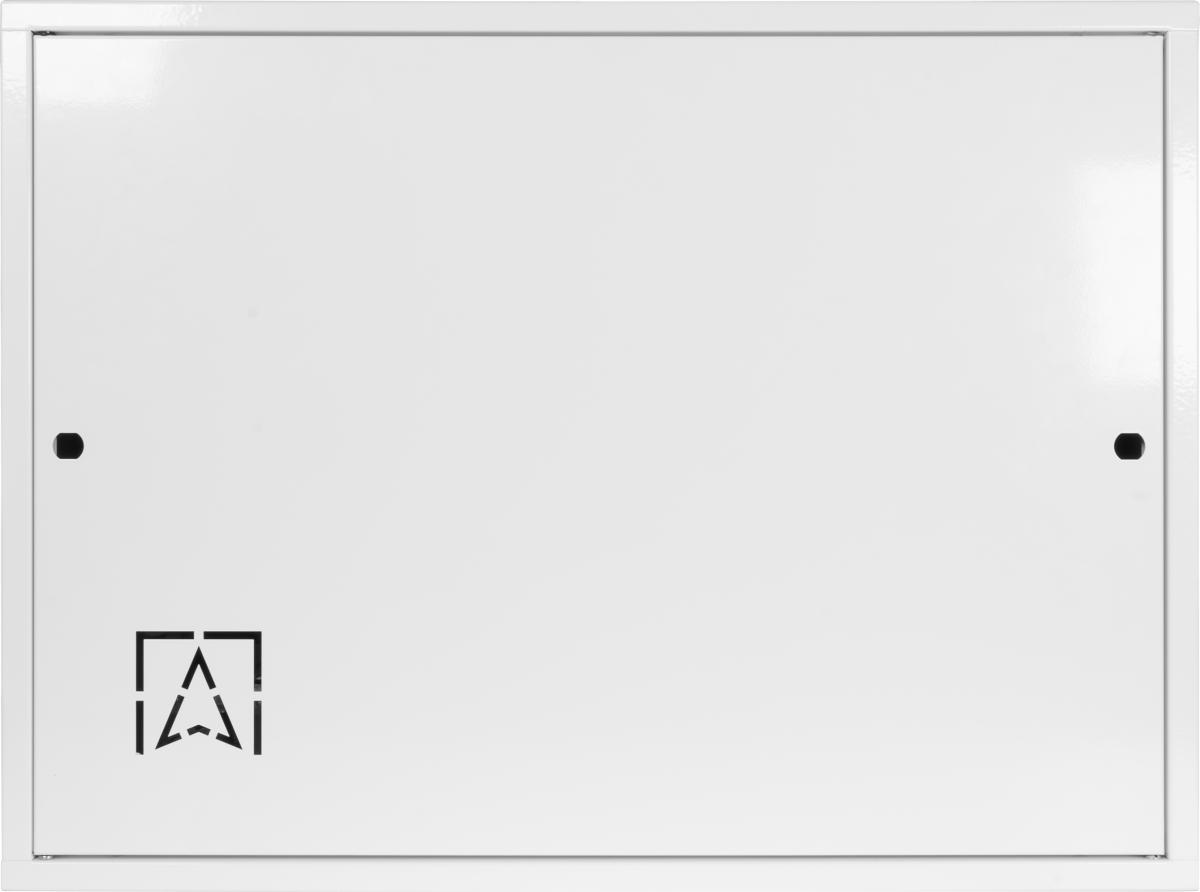

Moduł hydrauliczny do pomp ciepła AMB 900, z grzałką zanurzeniową 9 kW, zaworem przełączającym AZV, separatorem zanieczyszczeń ADS 181, przyłącza G1¼"
Cena katalogowa
1 690,00 € (7 469,29 zł)
Podana cena katalogowa w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2026-10-05
Art.-Nr
76 900 00
Kod EAN: 5902510012908
Grupa rabatowa: A
Produkt dostępny
Wysyłka do 2 dni roboczych
Kluczowe dane techniczne
-
Przyłącza od strony instalacji4x nakrętka G1¼"
-
Przyłącza od strony źródła2x nakrętka G1¼"
-
Przepływ3,1 m³/h
-
Napięcie zasilania230 V AC ~/ 400 V AC, 3N ~, 50 Hz
Moduł hydrauliczny do pomp ciepła AMB 900, z grzałką zanurzeniową 9 kW, zaworem przełączającym AZV, separatorem zanieczyszczeń ADS 181, przyłącza G1¼"
Zastosowanie
- Stosowany w instalacjach grzewczych z pompą ciepła typu monoblok.

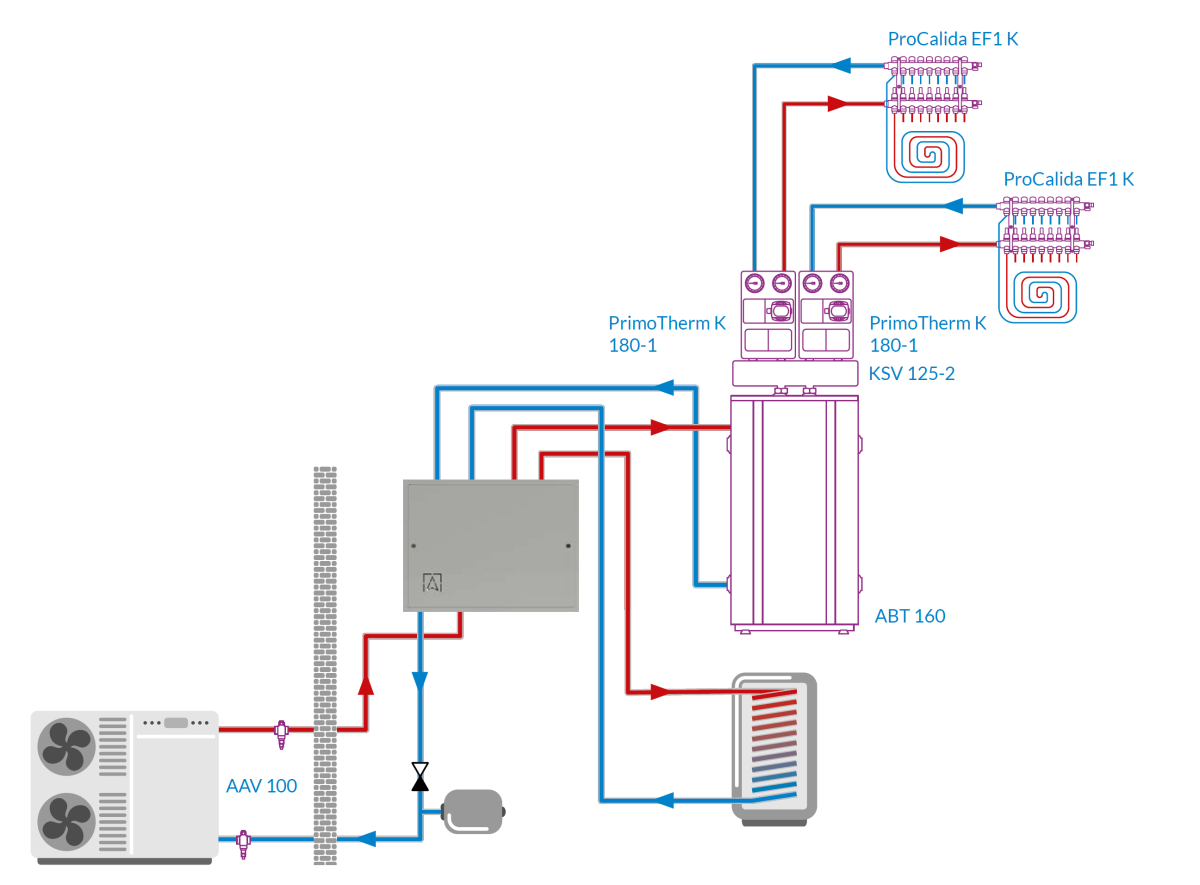

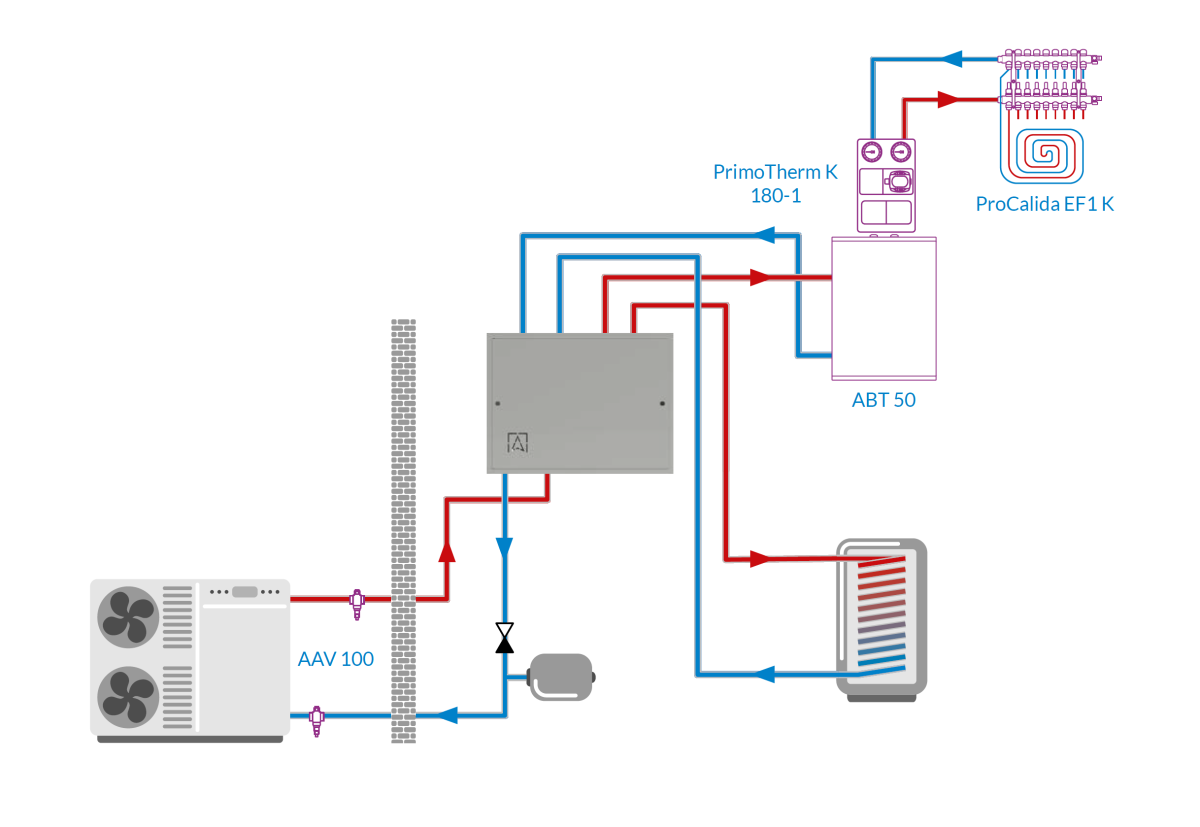

- Montowany na ścianie we wnętrzu budynku pomiędzy pompą ciepła, a zasobnikiem c.w.u. i buforem/instalacją.
- Odpowiednio dogrzewa i przełącza przepływ na podstawie sygnałów sterujących z pompy ciepła.
- Separuje zanieczyszczenia oraz zabezpiecza przed wzrostem ciśnienia.
Opis

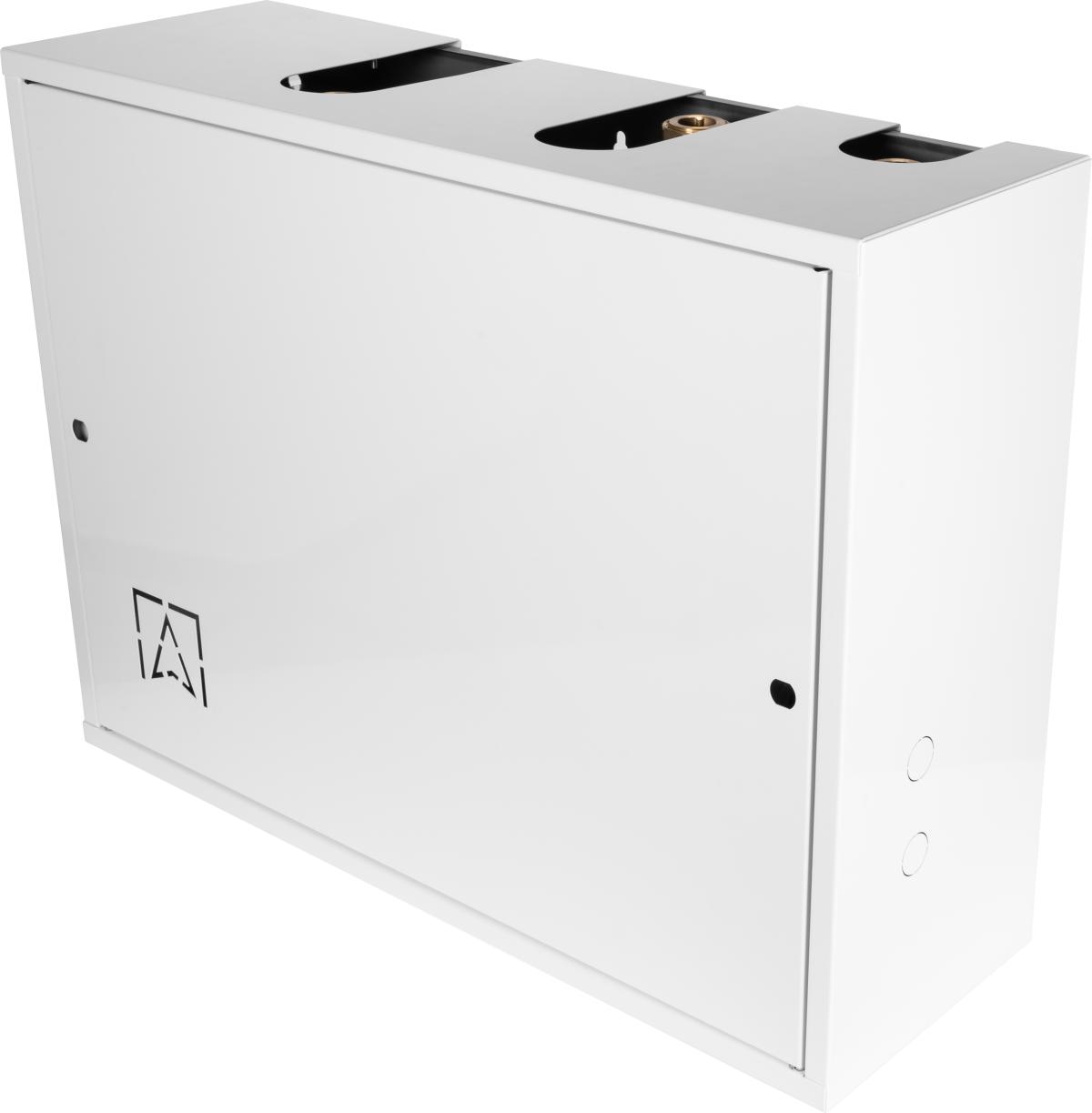

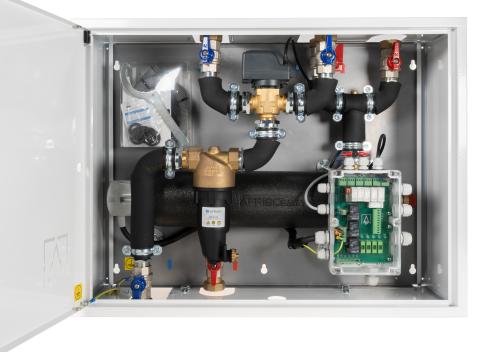

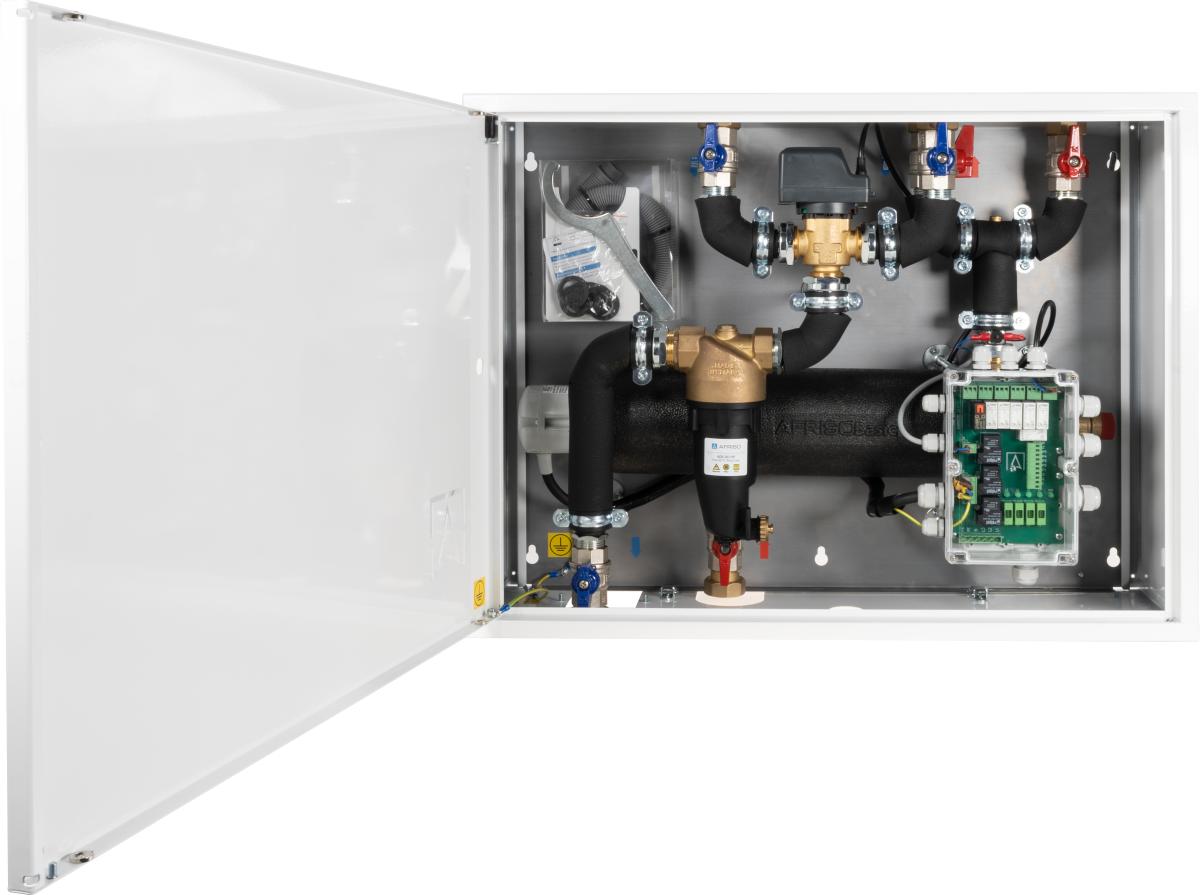

- Prefabrykowane urządzenie gotowe do bezpośredniego montażu na ścianie.
- Przetestowany hydraulicznie oraz elektrycznie.
- Wyposażony w grzałkę zanurzeniową o mocy 9 kW, która umożliwia dogrzewanie w zależności od zapotrzebowania, po otrzymaniu odpowiedniego sygnału z pompy ciepła.

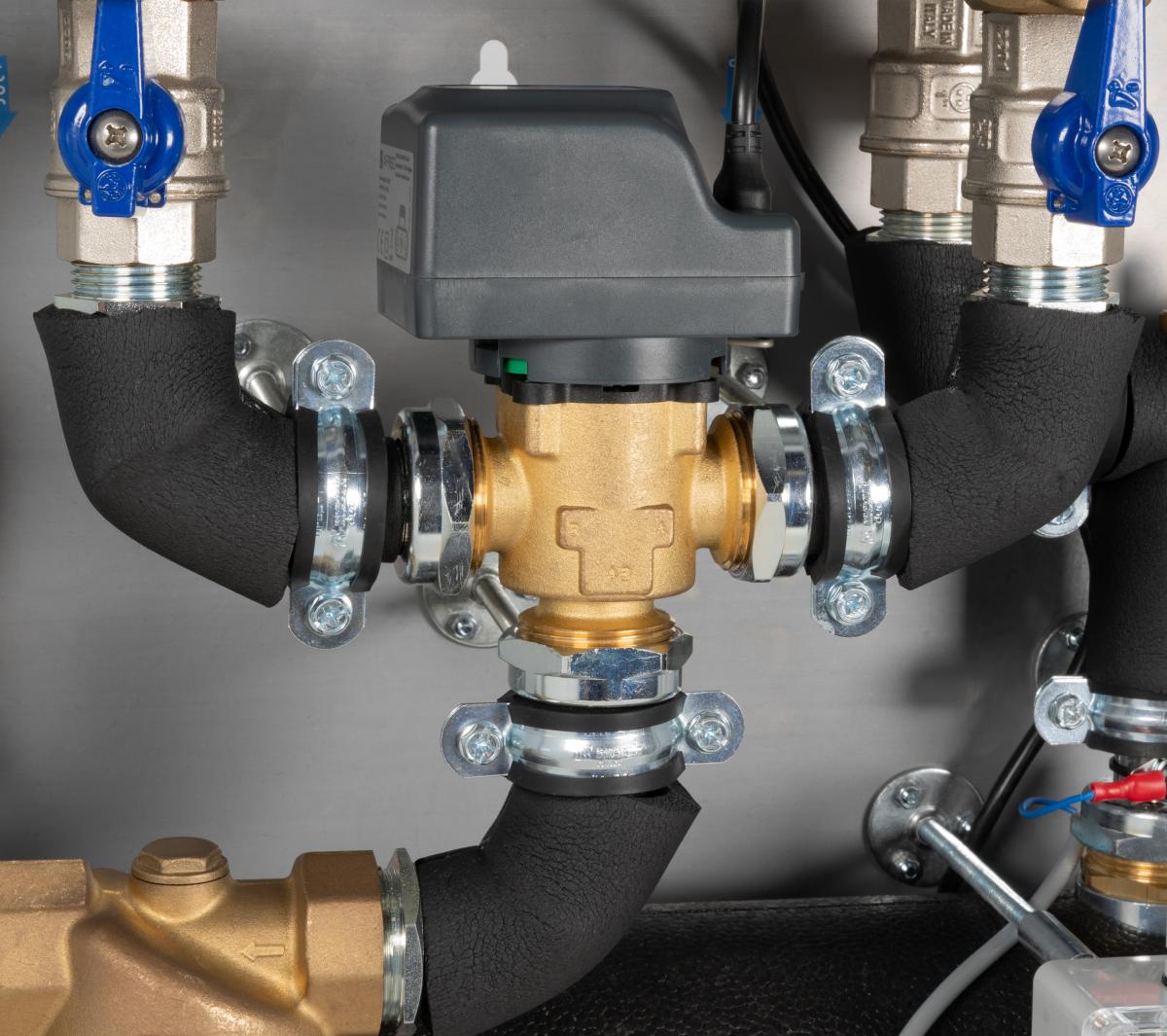

- Przełącza przepływ pomiędzy dwoma strefami: instalacją c.o./buforem lub zasobnikiem c.w.u za pomocą zaworu przełączającego 3-drogowego AZV.

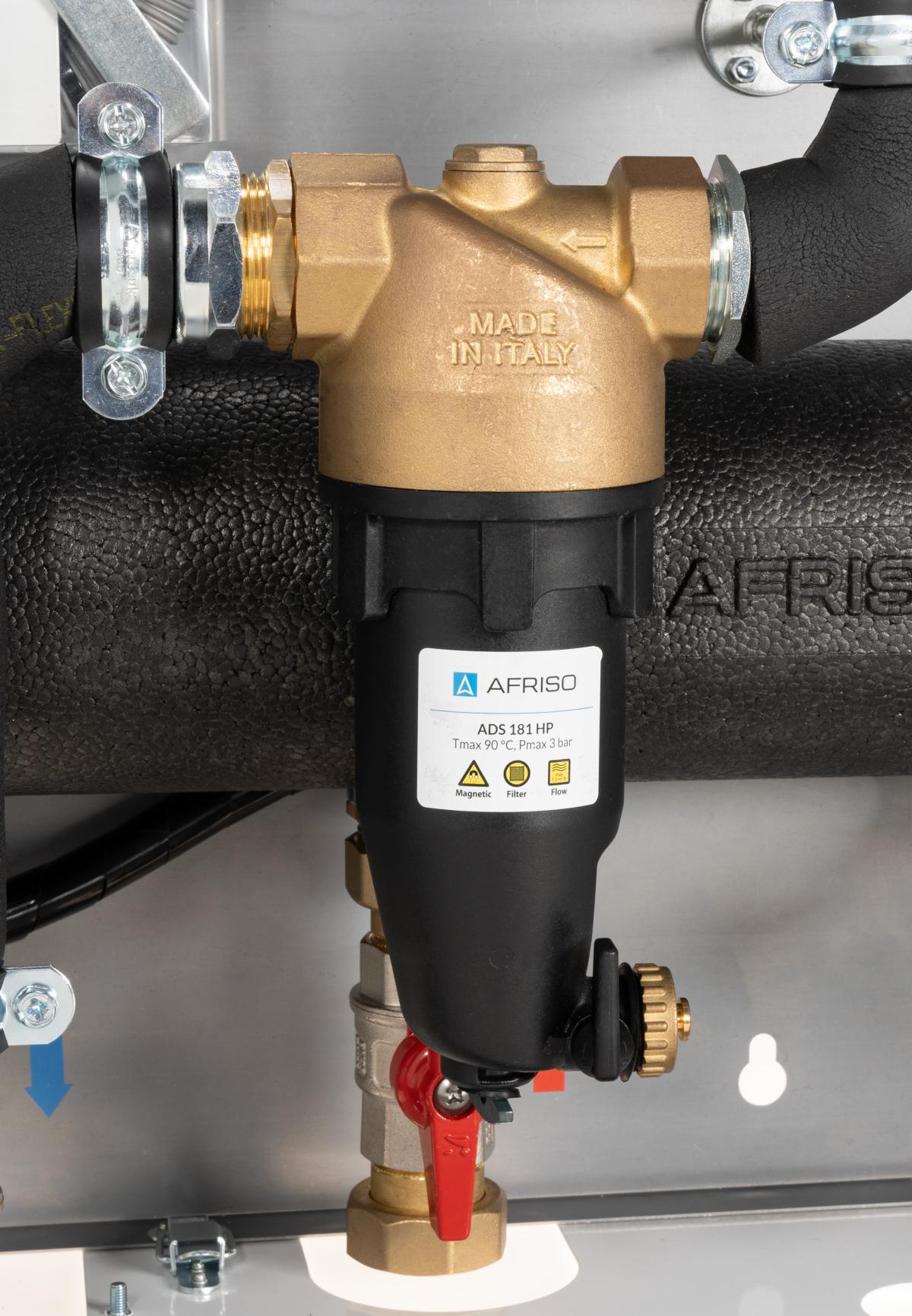

- Separuje zanieczyszczenia za pomocą ADS 181.
- Zabezpiecza instalację przed wzrostem ciśnienia.

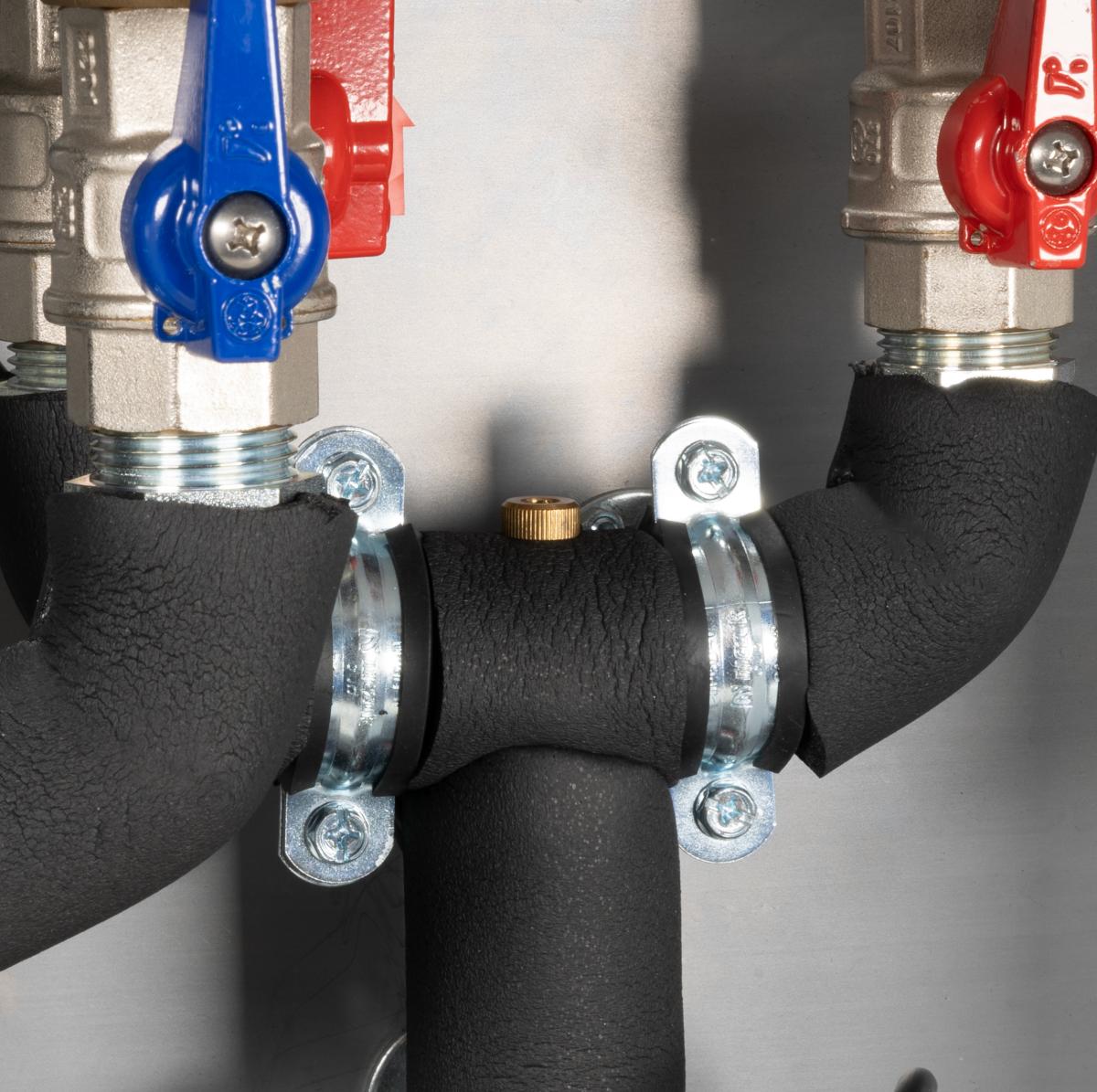

- Zawory odcinające na każdym przyłączu przyspieszają prace montażowe oraz konserwacyjne.
Elementy dostawy
- Zestaw uszczelek płaskich.
- Szablon do montażu naściennego.
- Zestaw atrap do obudowy modułu hydraulicznego.
- Rura wylotowa do zaworu bezpieczeństwa.
- Zestaw serwisowy do separatora ADS 181.
Dane techniczne
-
Przyłącza od strony instalacji4x nakrętka G1¼"
-
Przyłącza od strony źródła2x nakrętka G1¼"
-
Przepływ3,1 m³/h
-
Napięcie zasilania230 V AC ~/ 400 V AC, 3N ~, 50 Hz
-
Ciśnienie mediummax 3 bar
-
Temperatura mediummax 90°C
-
Mediumwoda, mieszanina wody i glikolu o stężeniu maksymalnym 50%

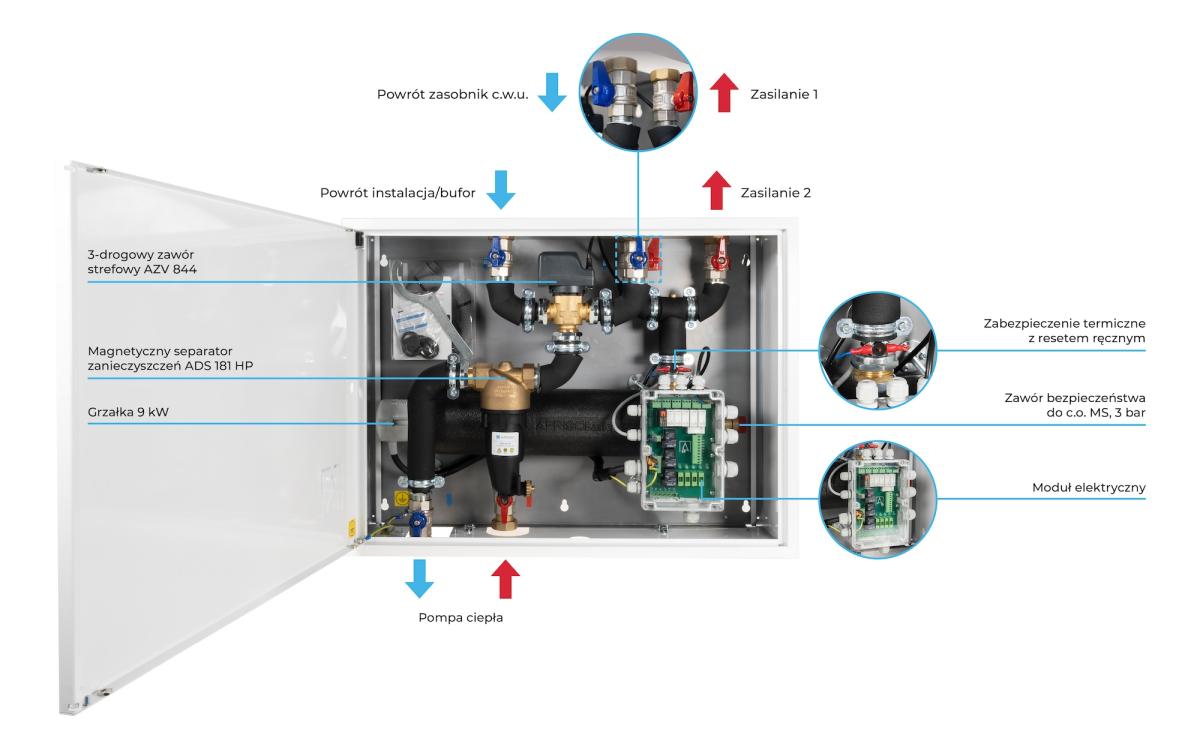

Budowa

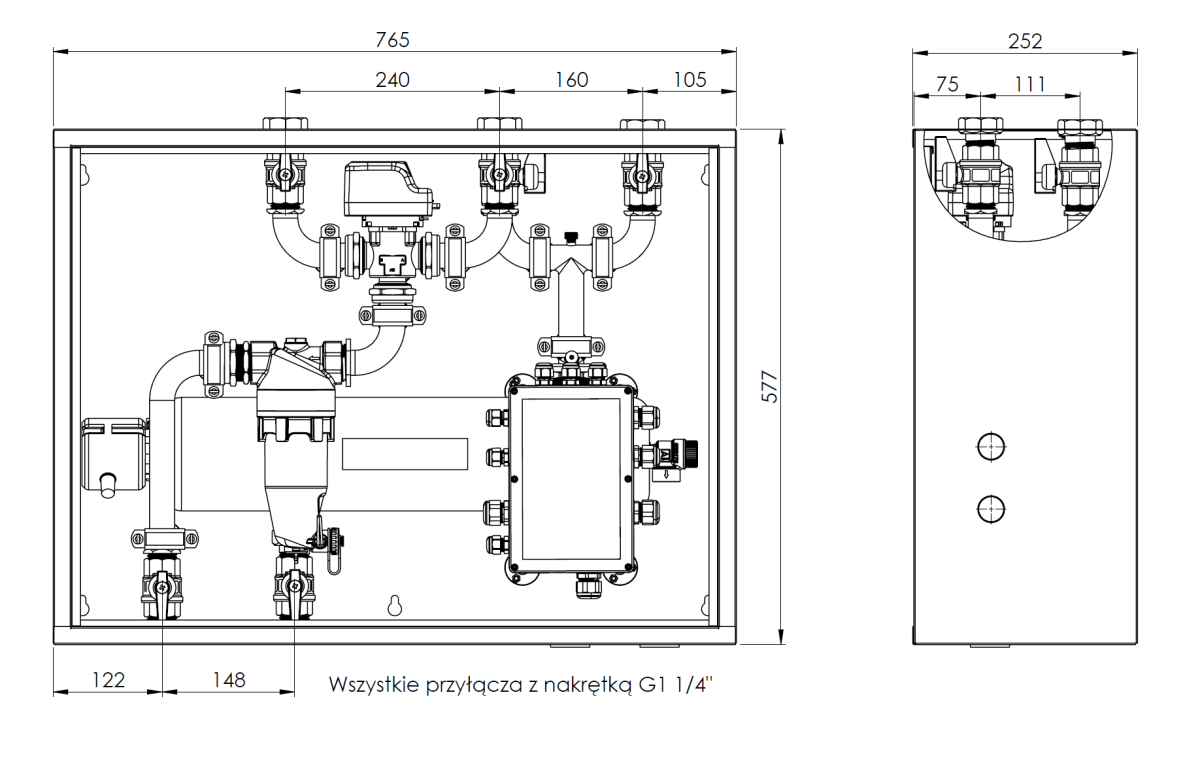

Wymiary (mm)
Dokumentacja
Instrukcje obsługi
Pliki CAD 2D
Pliki CAD 3D
Filmy
Moduł hydrauliczny do pomp ciepła AMB 900, z grzałką zanurzeniową 9 kW, zaworem przełączającym AZV, separatorem zanieczyszczeń ADS 181, przyłącza G1¼" występuje w 3 filmach z kanału AFRISOpl. Kliknięcie otwiera film tutaj, na stronie filmu są rozdziały, opis i pozostałe produkty.
Kompletny zestaw hydrobox do pomp ciepła - YORK, HAIER, KAISAI, GREE, PEREKO
- Wstęp
- Porównanie monobloka ze splitem
- Z czego zbudowany jest hydrobox AMB 900?
- Co musimy podłączyć do hydroboxa AMB 900?
- Zabezpieczenie hydroboxa AMB
- Dodatkowe udogodnienia montażowe
- Ile to wszystko kosztuje?
- Z jakich elementów składa się płyta elektryczna?
- Do jakiej pompy ciepła pasuje hydrobox AMB 900?
Ulepszyliśmy hydroboxa - zobacz jak! W dzisiejszym odcinku prezentujemy Wam nasz nowy, udoskonalony moduł hydrauliczny - AMB 900, uniwersalne rozwiązanie do monoblokowych pomp ciepła do 16 kW. Przekonajcie się sami, że jednoczesne odpowiednie dogrzanie przepływu oraz zabezpieczenie pompy ciepła przed wzrostem ciśnienia i zanieczyszczeniami można zrobić lepiej. Oszczędnie, kompaktowo, uniwersalnie i efektywnie!
Pełny opis, wszystkie rozdziały i produkty na stronie filmuNajtańszy i najszybszy sposób na kompletną instalację z pompą ciepła typu monoblok.
- Wstęp
- Jakie parametry pomp ciepła porównywać ze sobą?
- Jak dobrać moc pompy ciepła?
- Jak zabezpieczyć pompę ciepła przed zamarznięciem?
- Jaką rolę pełni w instalacji moduł AMB?
- Jaką rolę pełni płytka AMB w komunikacji z pompą ciepła?
- Z jakich komponentów powinna składać się kotłownia z pompą ciepła?
- Ile kosztuje kotłownia z pompą ciepła?
Kotłownia z pompą ciepła nie musi kosztować dziesiątek tysięcy złotych! Wystarczy odpowiedni dobór urządzeń i właściwych parametrów. AFRISO prezentuje Wam gotowe rozwiązanie dla nowoczesnych instalacji grzewczych - prosty i tani sposób na kotłownię. Pokazujemy jak to wszystko działa, jak zabezpieczyć instalację i najważniejsze - ile za to wszystko zapłacicie. Więcej informacji o AMB 900: https://afriso.pl/katalog-pr…

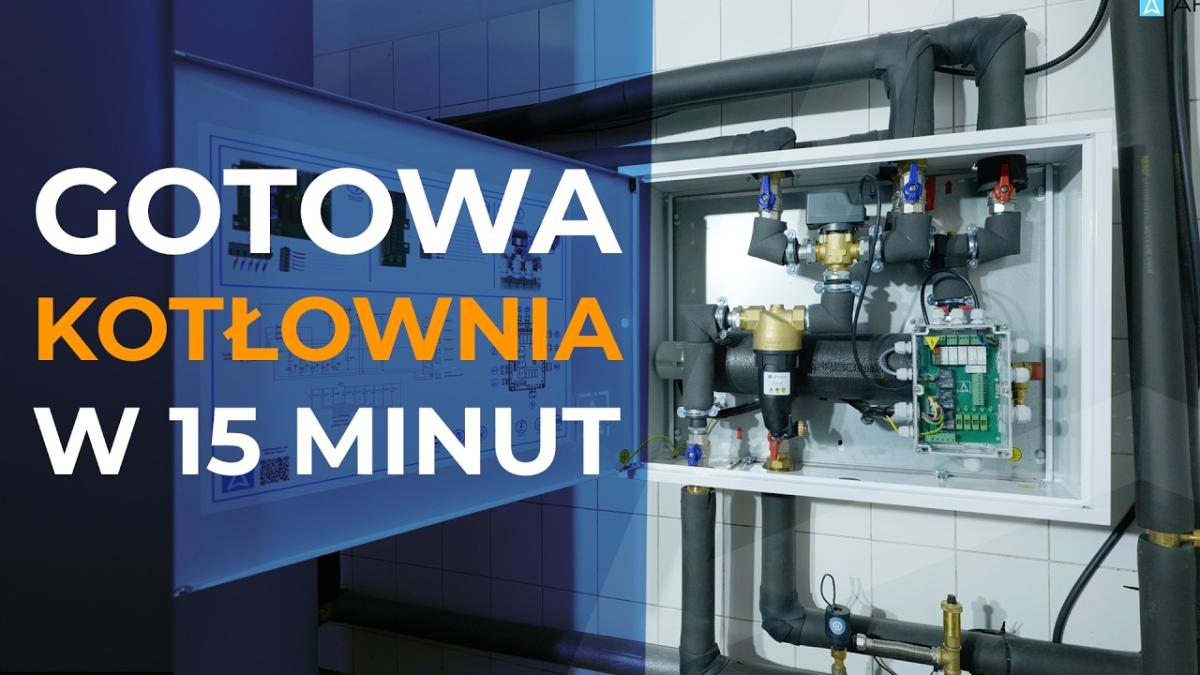

Pełny opis, wszystkie rozdziały i produkty na stronie filmuJak podłączyć hydroboxa z pompą ciepła w 15 minut.
