Nowy, ocieplony dom, dobrze dobrana moc kotła i poprawnie wykonana instalacja ogrzewania podłogowego – czy to wystarczy, aby układ c.o. dział optymalnie? Dowiedz się jakie znaczenie ma przepływ w pętlach grzewczych oraz na czym polegają popularne metody jego regulacji.
Na kanale YouTube AFRISO zaprezentowaliśmy film z modelowej inwestycji. Ekipa AFRISO odwiedziła dom jednorodzinny, w którym centralne ogrzewanie jest zasilane kondensacyjnym kotłem gazowym, a na całej powierzchni budynku rozprowadzono instalację ogrzewania podłogowego.

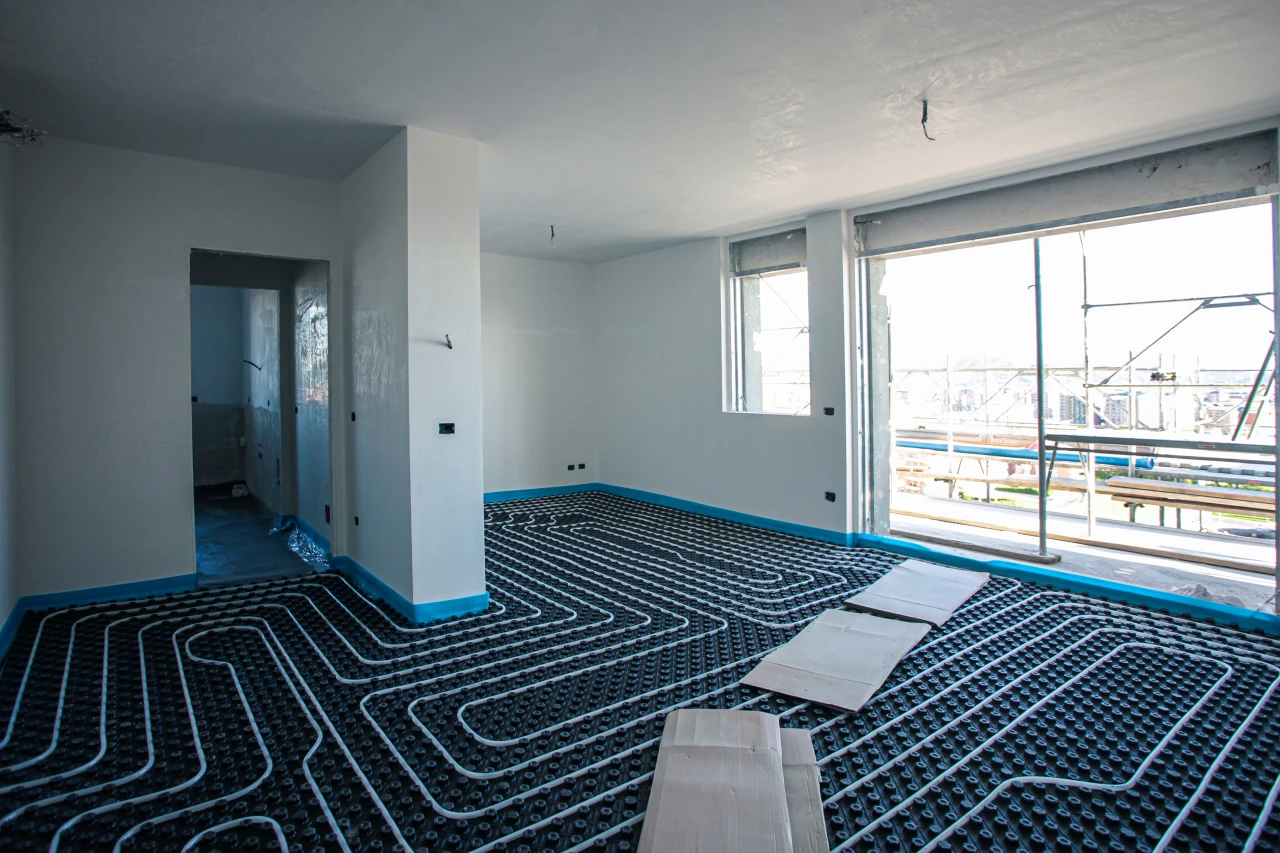

Kondensacyjny kocioł gazowy i ogrzewanie podłogowe
Niskotemperaturowe źródło ciepła oraz instalacja ogrzewania płaszczyznowego to, biorąc pod uwagę koszty i wydajność, najrozsądniejszy obecnie wybór. Warto jednak wiedzieć, że dla efektywnej pracy systemu znaczenie ma także ustawienie odpowiedniego przepływu na każdej z pętli rozdzielacza. Dlaczego to ważne?
Przepływ ma znaczenie
Otóż zbyt duży przepływ spowoduje przegrzewanie się pomieszczeń, a zbyt mały ich niedogrzanie. W pierwszym przypadku konsekwencją będą wysokie koszty ogrzewania, a w obu po prostu brak komfortu termicznego.

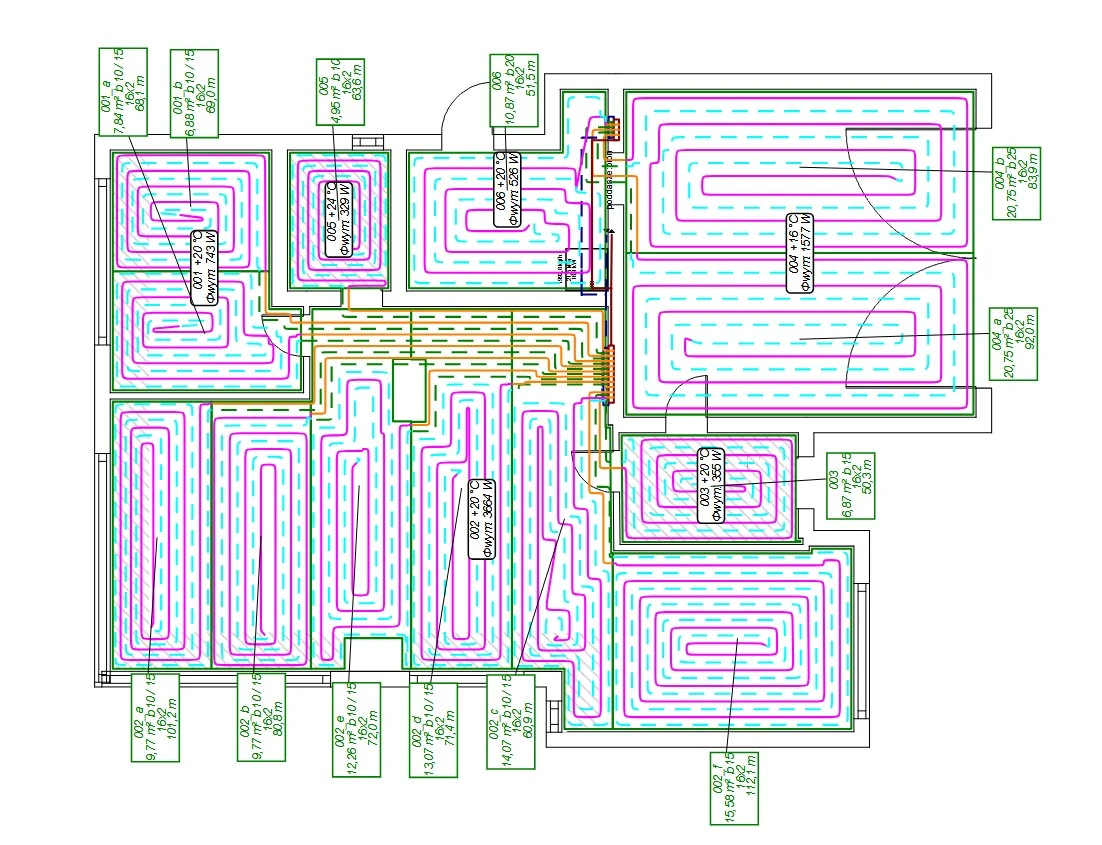

Jak zatem ustalić odpowiedni przepływ? Najprościej korzystając z dokumentacji technicznej, a konkretnie projektu ogrzewania, w którym znajdziemy wyliczone przepływy dla każdej pętli. Zmienne składające się na tę wartość to m.in.: długość pętli grzewczych, średnica rur i rozstaw pomiędzy nimi, typ i grubość izolacji posadzki, rodzaj wykończenia podłogi, rodzaj materiału użytego na przewody. Znaczenie ma ponadto: strefa klimatyczna, rodzaj czynnika grzewczego i jego temperatura, wielkość przeszkleń i nasłonecznienie, kubatura pomieszczeń, ilość mieszkańców, a także krotność wymiany powietrza.
Jak wyregulować przepływ, gdy nie ma projektu ogrzewania?

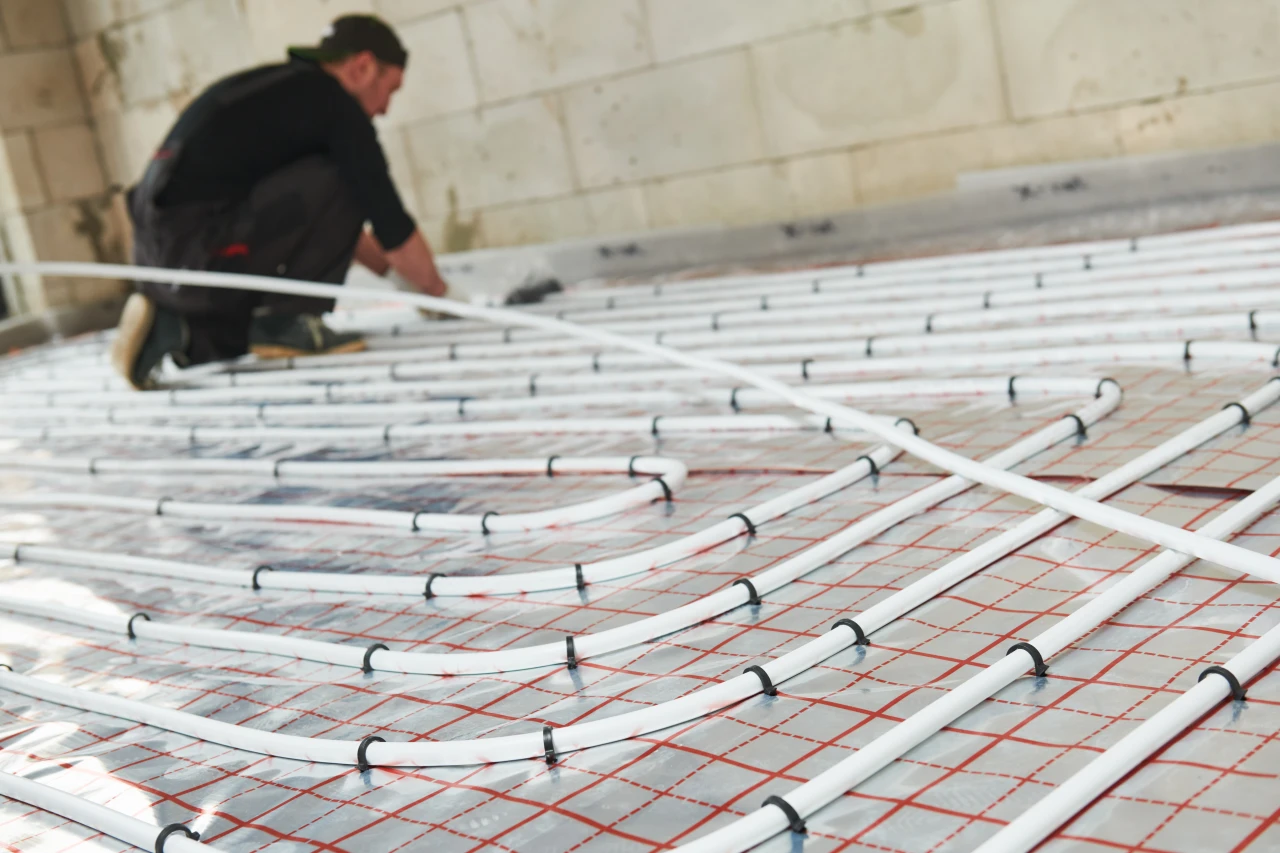

Mimo, iż instalacja grzewcza powinna zostać wykonana zgodnie z projektem, to wciąż bardzo niewielu inwestorów decyduje się na poniesienie dodatkowego kosztu związanego z jej wykonaniem. Przepisy nie nakładają na budujących dom obowiązku posiadania takiej dokumentacji, więc inwestorzy często zdają się na doświadczenie wykonawcze firmy instalacyjnej.
Jak zatem w przypadku braku projektu wyregulować przepływ?
Istnieją dwie metody. Pierwsza, czyli metoda prób i błędów, bywa czasochłonna, ale jest skuteczna.
Jak wyregulować przepływ krok po kroku
Rozdzielacz ProCalida

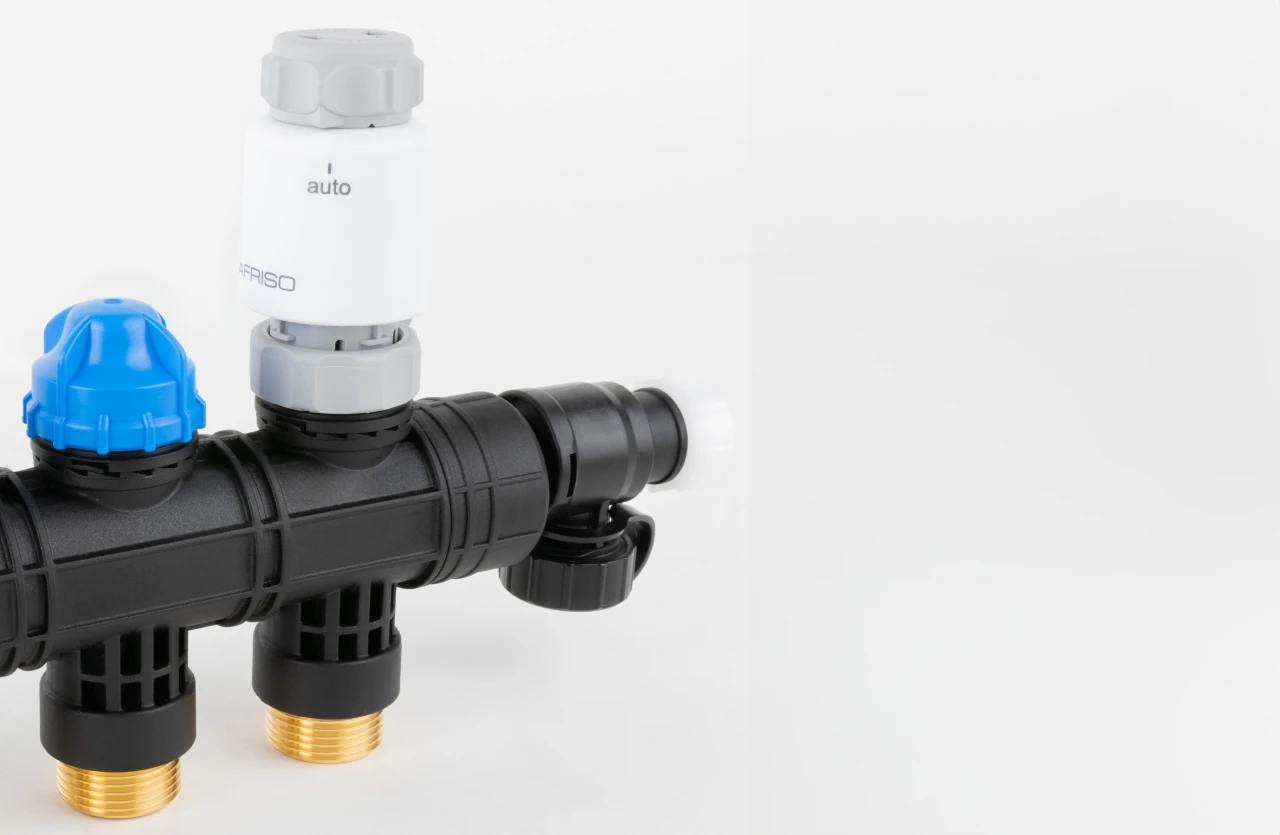

W naszej modelowej instalacji, którą pokazaliśmy na filmie, zastosowano rozdzielacz poliamidowy ProCalida.
Zaletą wybranego przez inwestora rozdzielacza są właściwości poliamidu, polegające na odporności na korozję i osadzenie się zanieczyszczeń. Poza tym, że rozdzielacz jest niezwykle trwały i lekki, ProCalida to także kompletny do montażu zestaw.
Metoda I - „prób i błędów”

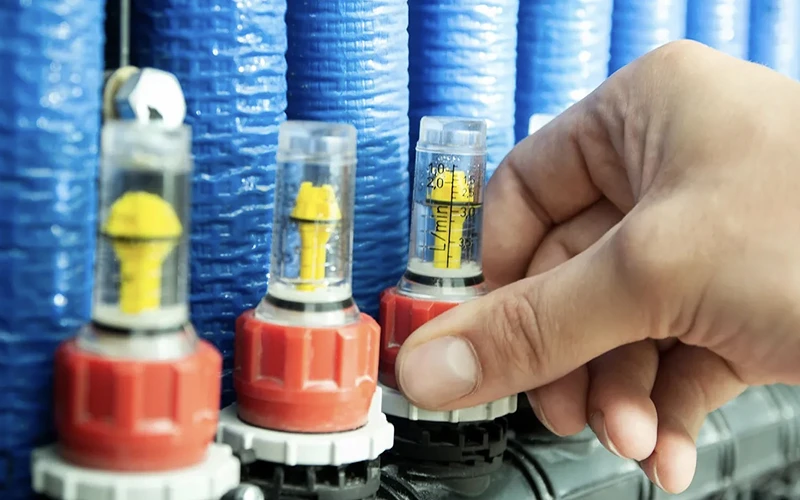

Na początek musimy mieć oczywiście układ napełniony i odpowietrzony. Po odkręceniu zaworu głównego i włączeniu pompy obiegowej zaobserwujemy ruch rotametrów, wówczas regulujemy przepływ w taki sposób, aby każdy rotametr wskazywał taką samą wartość. Właściwy przedział to od 0,8 do 1,2 l/min.
Zazwyczaj rola instalatora kończy się w chwili ustawiania w każdej pętli ogrzewania płaszczyznowego równego przepływu, który dla nas będzie punktem wyjściowy do dalszej regulacji.
Uwaga: istotne abyśmy zadbali o to, aby opisać dokładnie, która pętla odpowiada któremu pomieszczeniu. Bez tego w przyszłości nie będziemy mogli dostosować przepływu do charakterystyki i wymagań konkretnego pomieszczenia.
Jak więc wygląda praktyka?
Najczęściej, wraz z rozpoczęciem sezonu grzewczego, większość użytkowników, po stwierdzeniu, że temperatura w którymś z pomieszczeń jest zbyt wysoka, samodzielnie zmienia przepływ na mniejszy np. ok. ½ litra. Odwrotnie w sytuacji, gdy któreś pomieszczenie jest wyraźnie przegrzane - oznacza to, że należy przepływ w odpowiadającej mu pętli zwiększyć.
Trzeba jednak pamiętać, aby manipulacji nie wykonywać zbyt często.
Bezwładność
Instalacja ogrzewania podłogowego charakteryzuje się dużą bezwładnością. Oznacza to, że oczekiwana zmiana temperatury nie nastąpi natychmiast jak np. w przypadku grzejników, czyli już po kilkunastu minutach.
Aby odczuć zmianę temperatury w pomieszczeniu, musimy odczekać, najlepiej co najmniej dobę.
Choć opisany sposób regulacji przepływu wymaga nieco czasu i cierpliwości, to oczywiście warto, ponieważ dobrze ustawione przepływy na każdej z pętli zagwarantują nam komfort cieplny przez wiele lat.
Metoda II – sterowanie strefowe

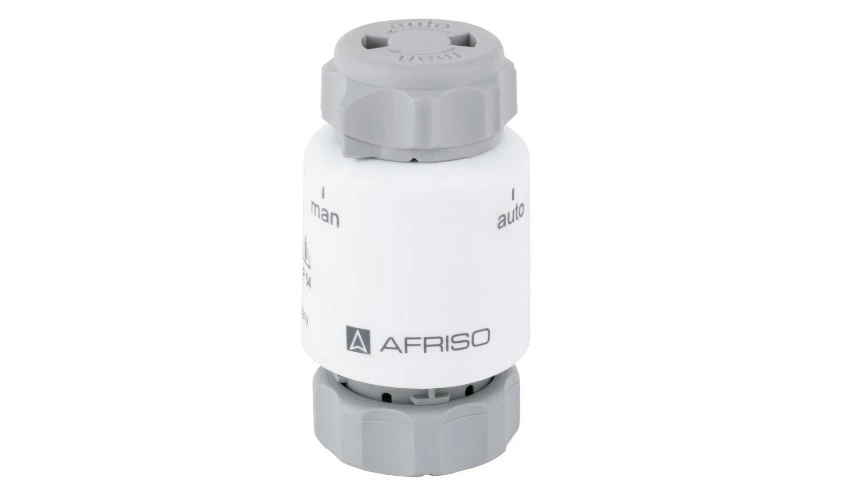

Oczekiwany komfort oraz oszczędność na kosztach ogrzewania osiągniemy także wykorzystując siłownik termoelektryczny. W odróżnieniu od opisanej wyżej metody prób i błędów, polegającej na manualnej regulacji przepływu, rola sterowania strefowego polega na otwarciu bądź zamknięciu przez siłownik termoelektryczny przepływu w konkretnej pętli grzewczej. W ten zautomatyzowany sposób użytkownik uzyska żądaną temperaturę w każdym pomieszczeniu.
Montaż siłownika termoelektrycznego i termostatów
Siłownik, który jest połączony z termostatem pokojowym, montujemy na rozdzielaczu, na powrocie. Jeżeli na termostacie w pokoju ustawimy temperaturę, na przykład 20 stopni, to termostat, w momencie przekroczenia tej temperatury, wyśle do siłownika sygnał z żądaniem zamknięcia przepływu w pętli. Przepływ zostanie ponownie otwarty dopiero, gdy temperatura w pomieszczeniu spadnie do wartości zadanej.
Jak widać ta metoda regulacji przepływu odbywa się automatycznie i wymaga znacznie mniej zachodu.
Uwaga: Jeżeli zależy nam na maksymalnym komforcie i w pełni profesjonalnym sterowaniu ogrzewaniem płaszczyznowym, warto zawczasu rozważyć zakup gotowego rozwiązania w postaci przewodowego lub bezprzewodowego zestawu do sterowania ogrzewaniem podłogowym z możliwością zarządzania przez Internet np. SALUS StartPack Premium RF
Pierwsza z opisanych w artykule metod regulacji przepływu wymaga od użytkownika minimum wiedzy na temat budowy i zasady działania instalacji ogrzewania podłogowego.
Drugą metodę, z zastosowaniem siłowników termoelektrycznych, rekomendujemy użytkownikom, którzy nie mają smykałki bądź ochoty do zgłębiania tajników działania domowych instalacji.
Oba sposoby są skuteczne, a ustawienie odpowiedniego przepływu to komfort termiczny, a także oszczędność. Nawet jeżeli nie jesteśmy instalatorami to warto mieć świadomość roli odpowiedniego przepływu, aby w razie kłopotów zdiagnozować ewentualną przyczynę niedogrzania bądź przegrzewania pomieszczeń.
Jeżeli właśnie zaczynasz swoja przygodę z regulacją przepływu raz jeszcze zapraszamy na nasz kanał YouTube.
Zobacz odcinek, w którym pokazujemy krok po kroku jak się do tego zabrać TUTAJ
