Multifunkcyjny rozdzielacz ProFusion HSM 125-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych

Cena katalogowa

457,00 € (1 986,62 zł)

Podana cena katalogowa w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2026-08-26

Art.-Nr

79 624

Kod EAN: 5902510015367

Grupa rabatowa: A

Produkt dostępny

Wysyłka do 2 dni roboczych

Kluczowe dane techniczne

  • Liczba obiegów
    4
  • Sprzęgło hydrauliczne
    Możliwość przekształcenia w sprzęgło
  • Przyłącza od strony instalacji
    8x nakrętka G1½"
  • Przyłącza od strony źródła
    2x nakrętka G1½"

Multifunkcyjny rozdzielacz ProFusion HSM 125-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych

Zastosowanie

  • Stosowany w instalacjach grzewczych i chłodzących.
  • Montowany na ścianie pomiędzy źródłem ciepła lub chłodu, a grupami pompowymi.
  • Przeznaczony do szybkiego i wygodnego podłączenia czterech grup pompowych PrimoTherm K lub innej grupy pompowej o rozstawie 125 mm do źródła ciepła.

Opis

  • Wykonany z poliamidu PA66.
  • Odpowietrznik ręczny pozwala usunąć powietrze wytrącone w rozdzielaczu.
  • Możliwość zmiany rozdzielacza w sprzęgło rozdzielacz.
  • Możliwość rozbudowy o kolejne segmenty/obiegi.
  • Możliwość modyfikacji pozycji złożenia segmentów rozdzielacza.
  • Cztery pary przyłączy zasilających i powrotnych obiegów pompowych.
  • Przyłącza od strony instalacji dostosowane do grup pompowych PrimoTherm K.
  • Wyposażony w izolację termiczną.

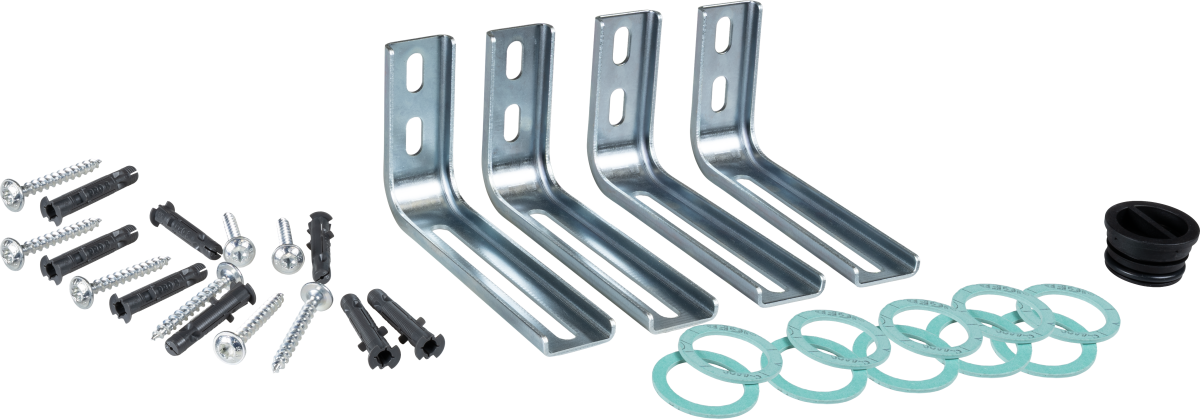

Elementy dostawy

  • Zestaw uszczelek płaskich.
  • Uchwyty oraz kołki do montażu naściennego.
  • Korek modyfikacyjny rozdzielacza.

Dane techniczne

  • Liczba obiegów
    4
  • Sprzęgło hydrauliczne
    Możliwość przekształcenia w sprzęgło
  • Przyłącza od strony instalacji
    8x nakrętka G1½"
  • Przyłącza od strony źródła
    2x nakrętka G1½"
  • Przepływ
    max 3,5 m³/h
  • Moc
    max 80 kW
  • Rozstaw przyłączy od strony instalacji
    125 mm
  • Ciśnienie medium
    max 6 bar
  • Temperatura medium
    max 90°C przy 3 bar, max 60°C przy 6 bar
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
5 lat gwarancji

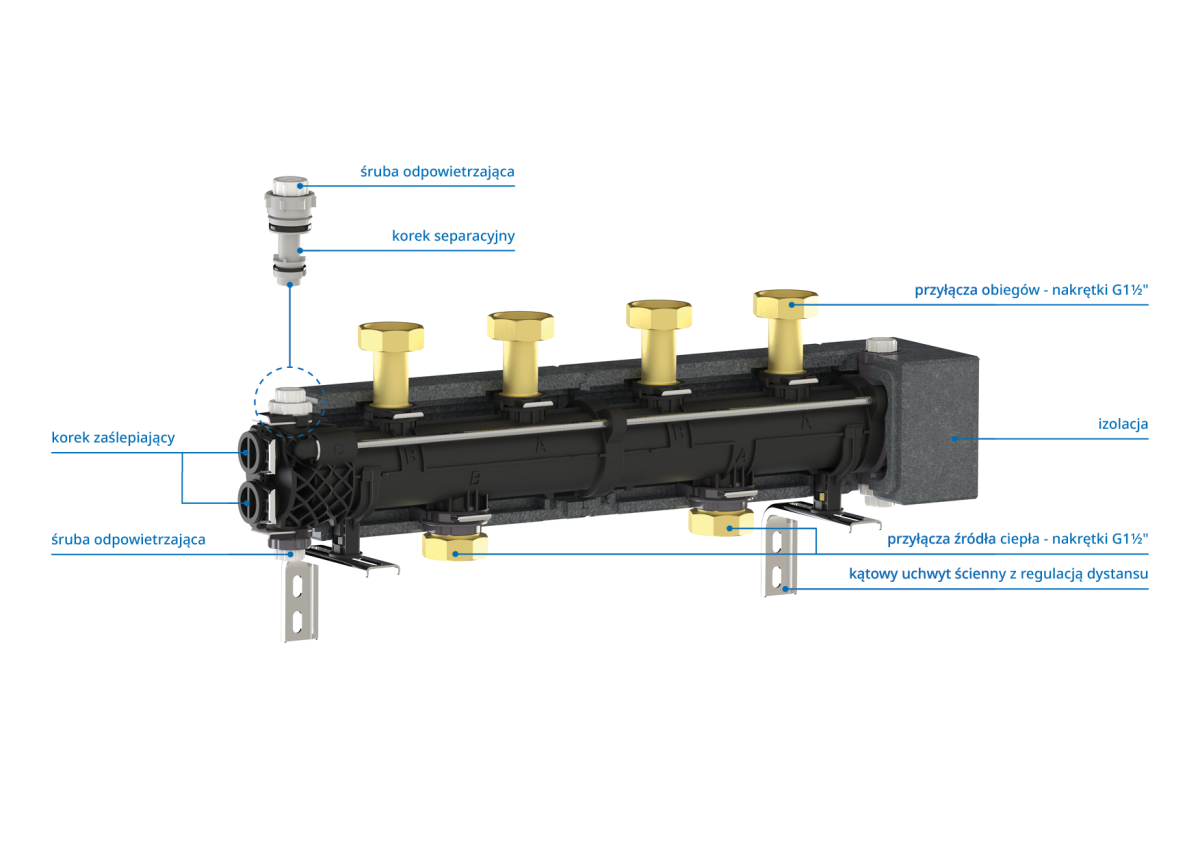

Budowa

79624 Multifunkcyjny rozdzielacz ProFusion HSM 125-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych - budowa AFRISO 1

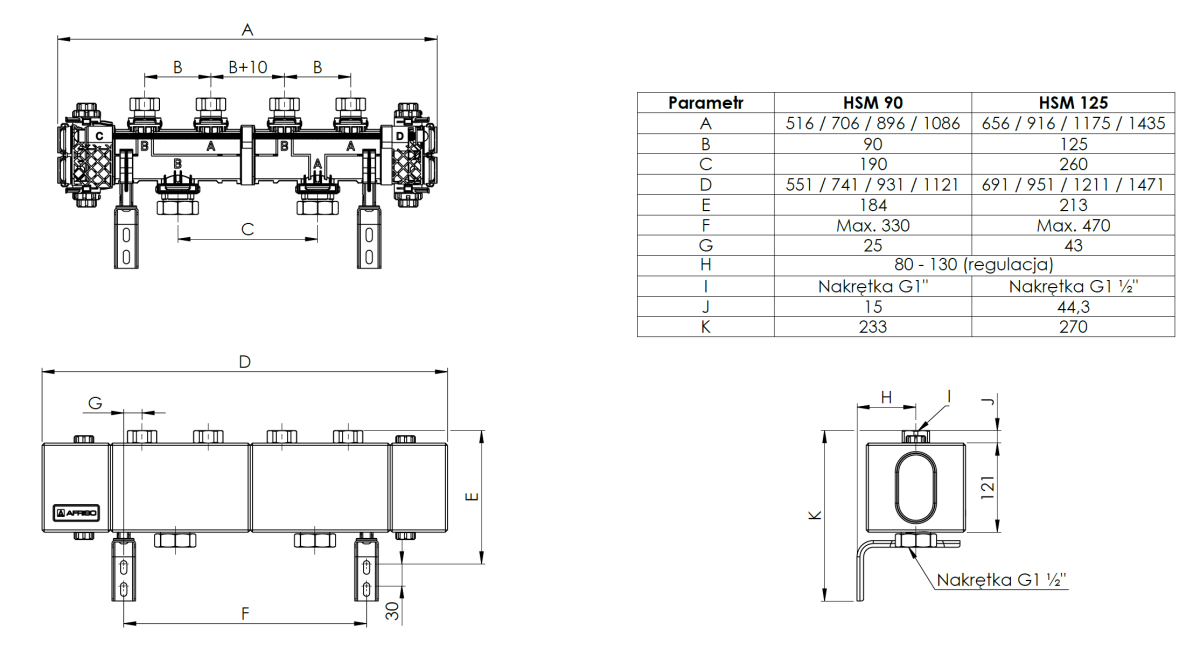

Wymiary (mm)

79624 Multifunkcyjny rozdzielacz ProFusion HSM 125-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych - wymiary AFRISO 1

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Instrukcje obsługi

HSM ProFusion multifunctional manifold, quick guide [PL][EN][DE] PDF (0.44 MB)
HSM rozdzielacz [PL] PDF (2.59 MB)
HSM Zonenverteiler [DE] PDF (2.54 MB)
HSM manifold [EN] PDF (2.12 MB)
HSM коллектор [RU] PDF (3.28 MB)
HSM колектор [UA] PDF (2.94 MB)
HSM collecteur [FR] PDF (2.54 MB)
HSM collettore [IT] PDF (2.13 MB)

Ulotka informacyjna

PDF (0.52 MB)

Deklaracja producenta

PDF (0.07 MB)

Pliki CAD 3D

ZIP (3.31 MB)
PDF (0.94 MB)

Pliki CAD 2D

ZIP (0.22 MB)
PDF (0.13 MB)

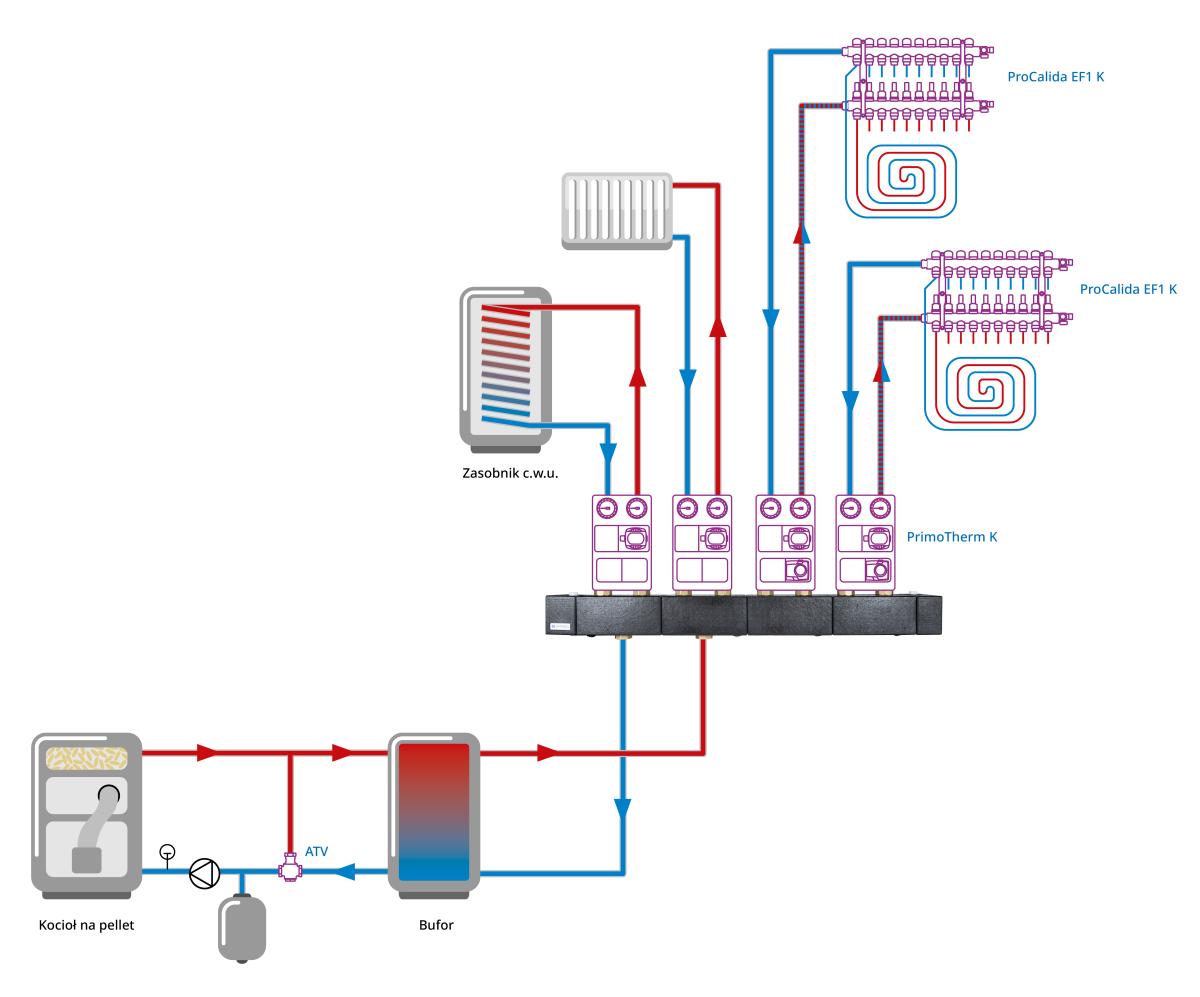

Schematy
