Multifunkcyjny rozdzielacz ProFusion HSM 90-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych

Cena katalogowa

457,00 € (2 016,51 zł)

Podana cena katalogowa w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2026-10-07

Art.-Nr

79 604

Kod EAN: 5902510015336

Grupa rabatowa: A

Produkt dostępny

Wysyłka do 2 dni roboczych

Kluczowe dane techniczne

  • Liczba obiegów
    4
  • Sprzęgło hydrauliczne
    Możliwość przekształcenia w sprzęgło
  • Przyłącza od strony instalacji
    8x nakrętka G1"
  • Przyłącza od strony źródła
    2x nakrętka G1½"

Multifunkcyjny rozdzielacz ProFusion HSM 90-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych

Zastosowanie

  • Stosowany w instalacjach grzewczych i chłodzących.

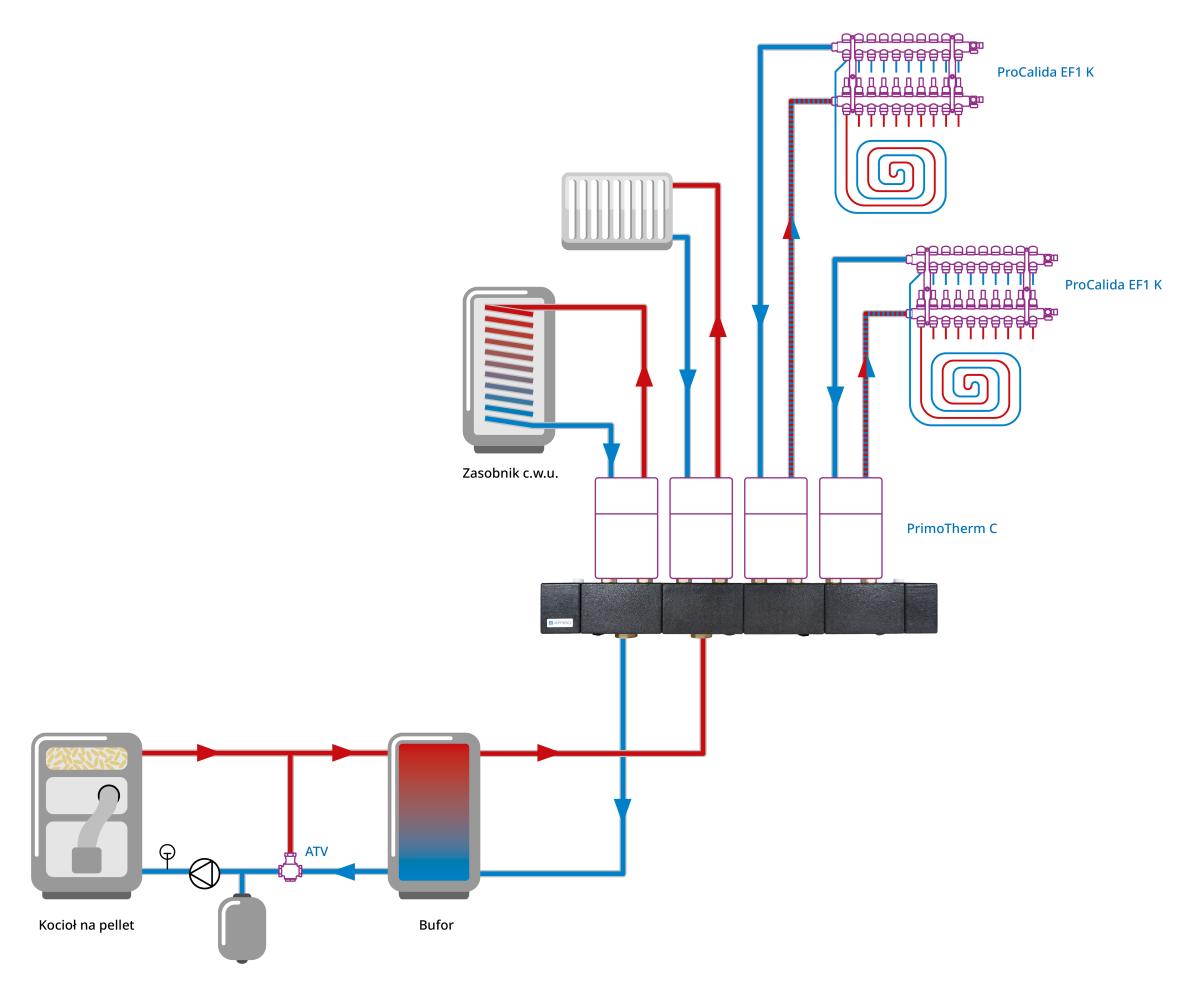

  • Montowany na ścianie pomiędzy źródłem ciepła lub chłodu, a grupami pompowymi.
  • Przeznaczony do szybkiego i wygodnego podłączenia czterech grup pompowych PrimoTherm C do źródła ciepła.

Opis

  • Wykonany z poliamidu PA66.

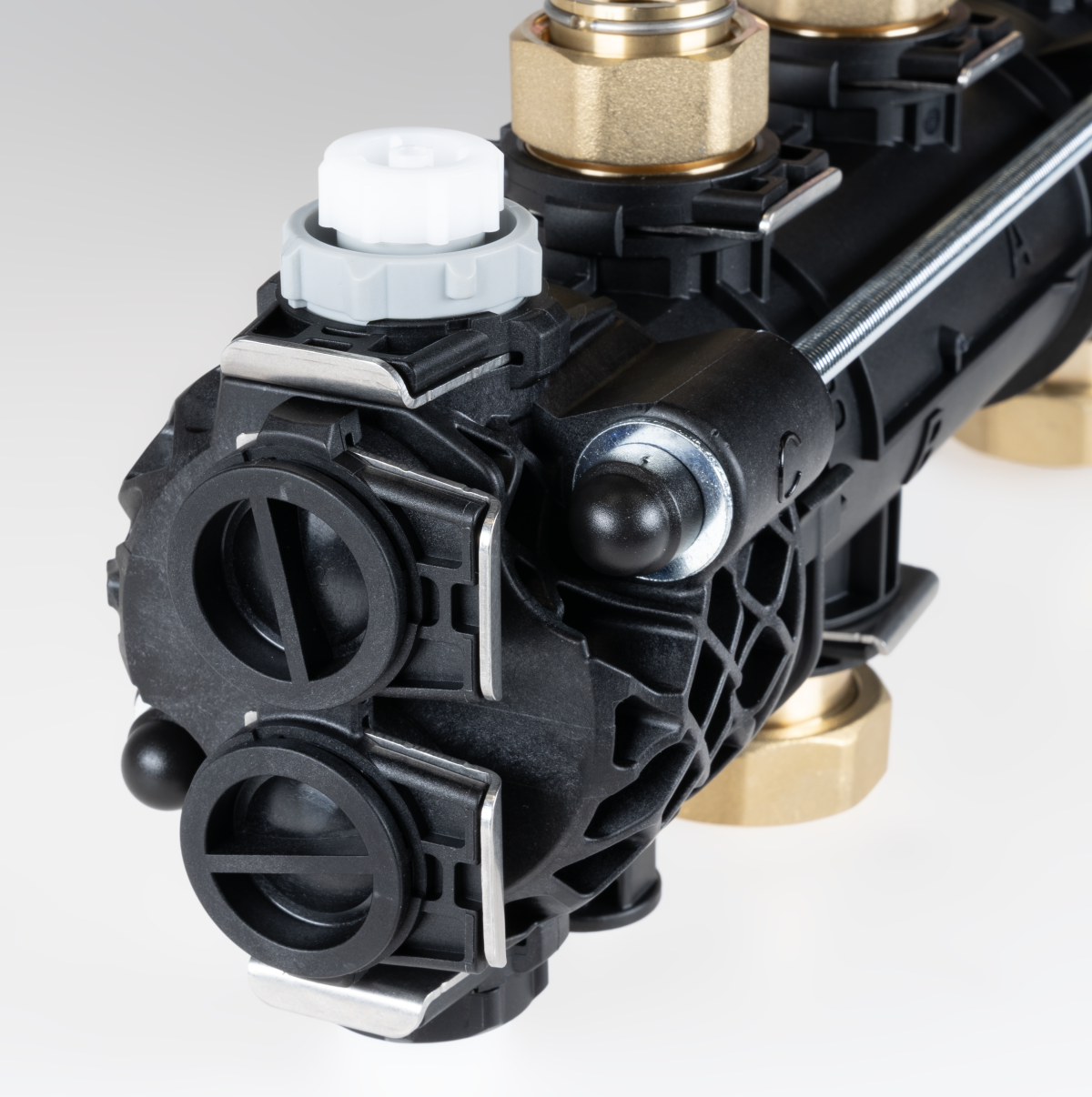

  • Odpowietrznik ręczny pozwala usunąć powietrze wytrącone w rozdzielaczu.
  • Możliwość zmiany rozdzielacza w sprzęgło rozdzielacz.
  • Możliwość rozbudowy o kolejne segmenty/obiegi.
  • Możliwość modyfikacji pozycji złożenia segmentów rozdzielacza.
  • Cztery pary przyłączy zasilających i powrotnych obiegów pompowych.

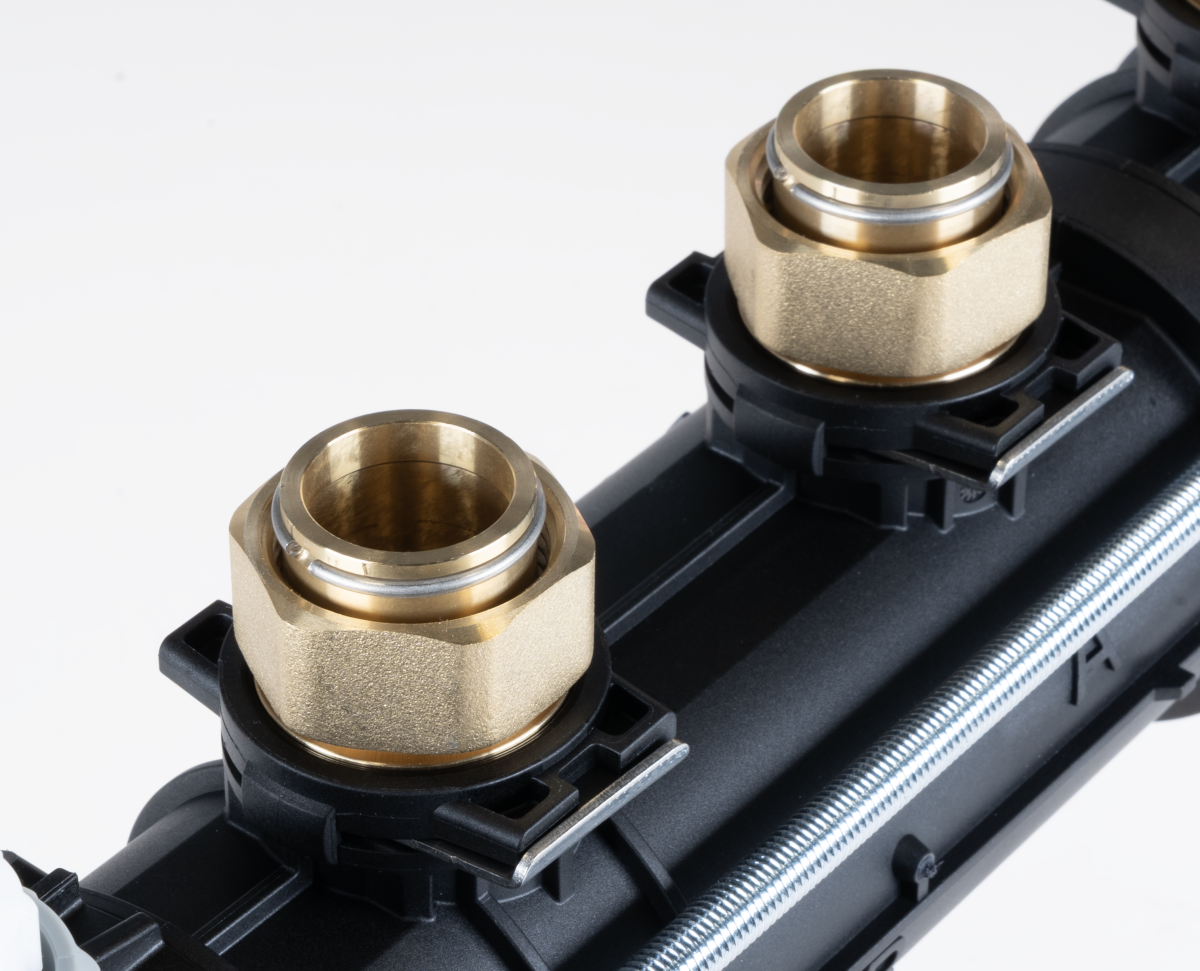

  • Przyłącza od strony instalacji dostosowane do grup pompowych PrimoTherm C.
  • Wyposażony w izolację termiczną.

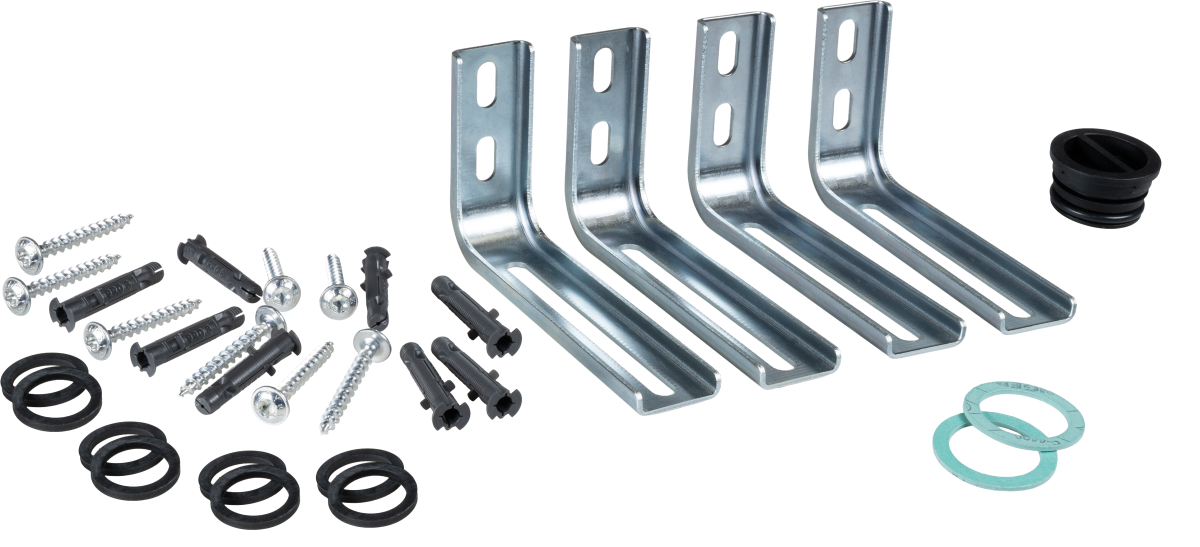

Elementy dostawy

  • Zestaw uszczelek płaskich.
  • Uchwyty oraz kołki do montażu naściennego.
  • Korek modyfikacyjny rozdzielacza.

Dane techniczne

  • Liczba obiegów
    4
  • Sprzęgło hydrauliczne
    Możliwość przekształcenia w sprzęgło
  • Przyłącza od strony instalacji
    8x nakrętka G1"
  • Przyłącza od strony źródła
    2x nakrętka G1½"
  • Przepływ
    max 3,5 m³/h
  • Moc
    max 80 kW
  • Rozstaw przyłączy od strony instalacji
    90 mm
  • Ciśnienie medium
    max 6 bar
  • Temperatura medium
    max 90°C przy 3 bar, max 60°C przy 6 bar
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
5 lat gwarancji

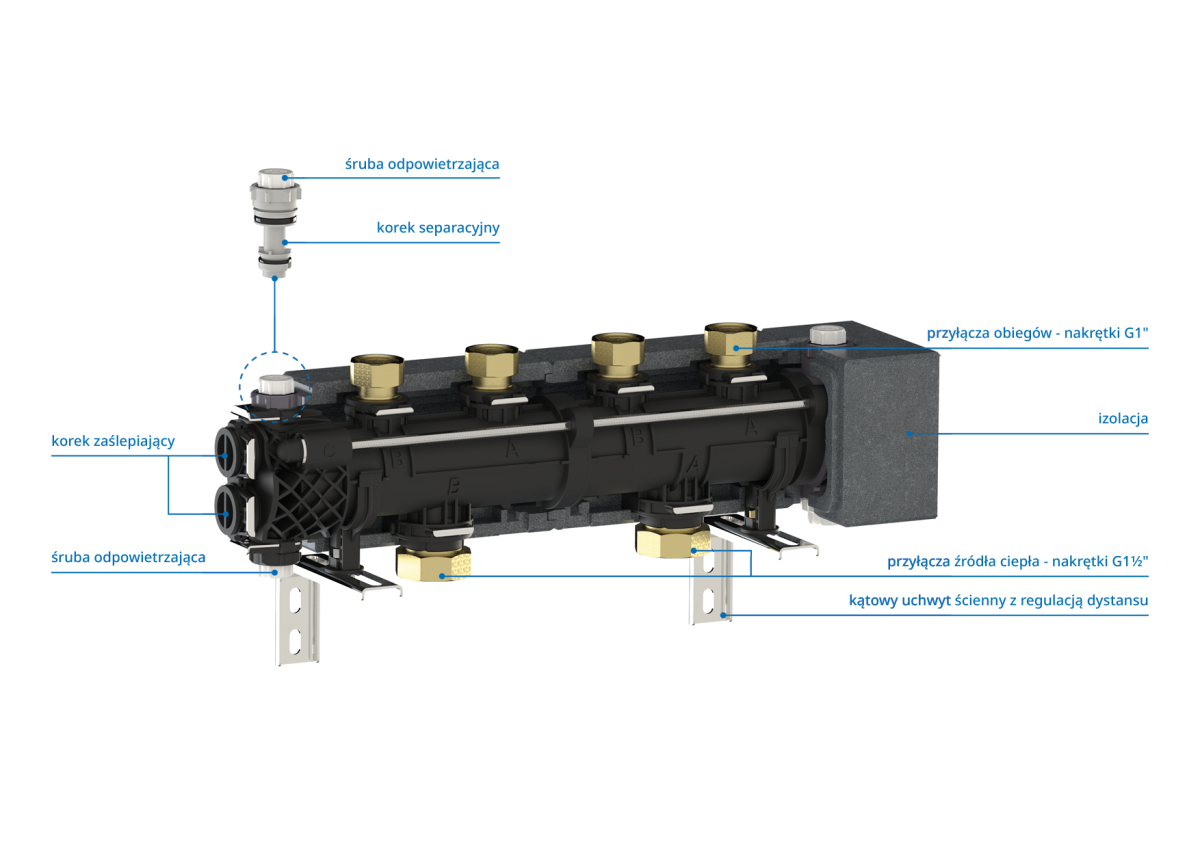

Budowa

79604 Multifunkcyjny rozdzielacz ProFusion HSM 90-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych - budowa AFRISO 1

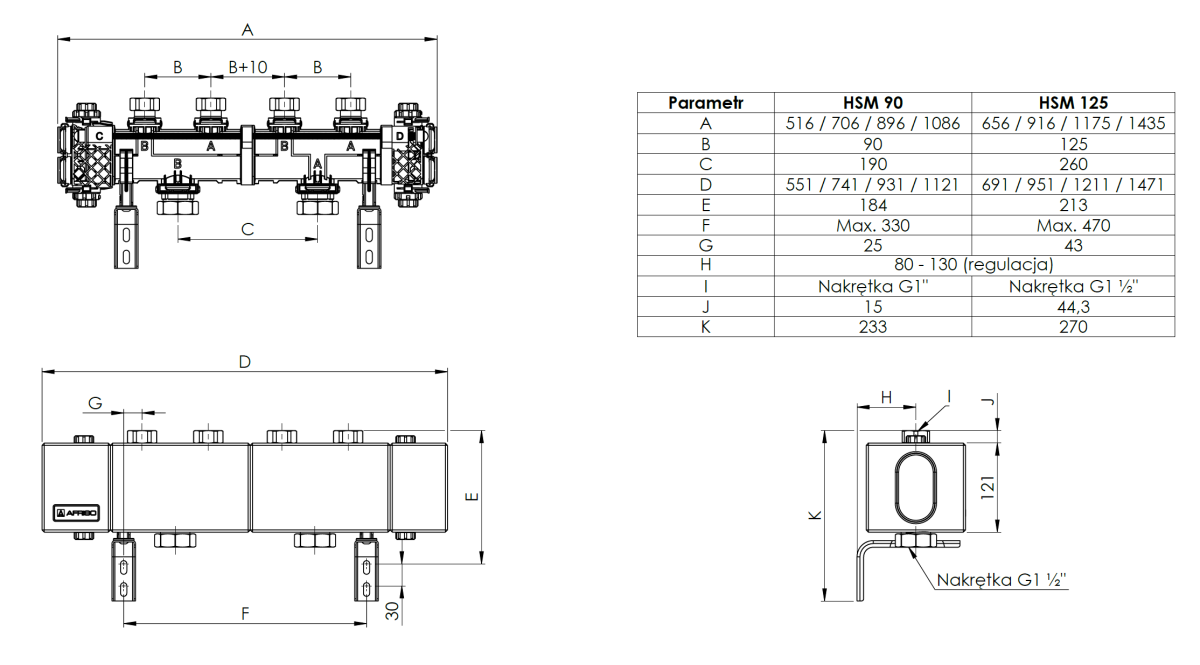

Wymiary (mm)

79604 Multifunkcyjny rozdzielacz ProFusion HSM 90-4, bez/ze sprzęgłem hydraulicznym, 80kW, dla 4 obiegów pompowych - wymiary AFRISO 1
