ZASTOSOWANIE
- Stosowany w zamkniętych instalacjach grzewczych.
- Montowany na lub w ścianie w pobliżu źródła ciepła.
- Tworzy 3 obiegi grzewcze w oparciu o wbudowany rozdzielacz ze sprzęgłem hydraulicznym.
- Pozwala na uzyskanie różnych temperatur zasilania obiegów grzewczych.
- Gwarantuje prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.
- Minimalizuje oddziaływanie pomp obiegowych na źródło ciepła.
- Opcjonalnie można połączyć go z zestawem separacyjnym PrimoBox AHB i stworzyć kolumnę grzewczą łączącą 2 źródła ciepła.
OPIS
- Gotowe, prefabrykowane rozwiązanie do bezpośredniego montażu na lub w ścianie.
- Zastępuje skomplikowane instalacje ze sprzęgłami, rozdzielaczami, zaworami mieszającymi – 80% kotłowni w jednej szafce.
- Wyposażony w pompy Grundfos UPM3 i termostatyczne zawory mieszające ATM 561 z regulacją 20 ÷ 43°C. Zakres dobrany na podstawie optymalnych temperatur zasilania instalacji ogrzewania podłogowego.
- Przetestowany pod kątem szczelności, hydraulicznym i elektrycznym.
ELEMENTY DOSTAWY
- Kołki montażowe.
Dane techniczne
- maksymalna temperatura medium: 95°C
- maksymalne ciśnienie: 4,5 bar
- przyłącza od strony kotła: G¾"
- przyłącza od strony instalacji: GW G¾"
- obieg 1: bezpośredni
- obieg 2: ATM 561, Kvs 2,5 m3/h, 20÷43°C
- obieg 3: ATM 561, Kvs 2,5 m3/h, 20÷43°C
3
lata
gwarancji
gwarancji

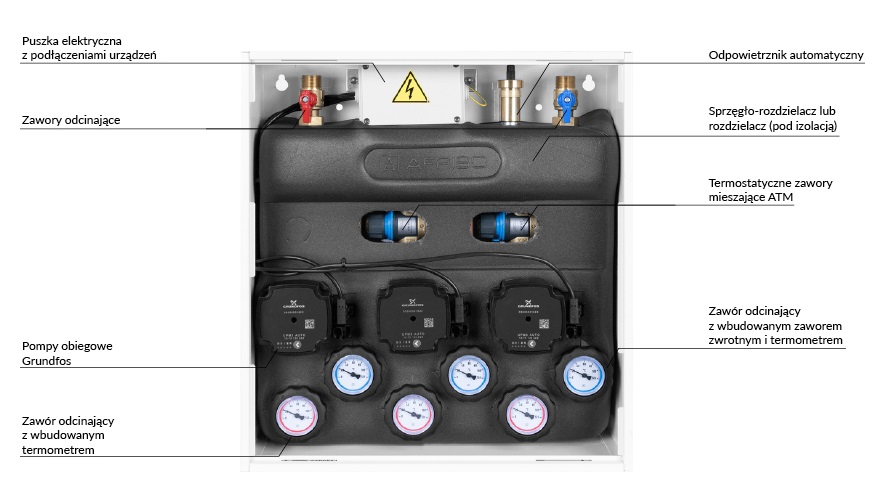

Budowa produktu
Wymiary (mm)
