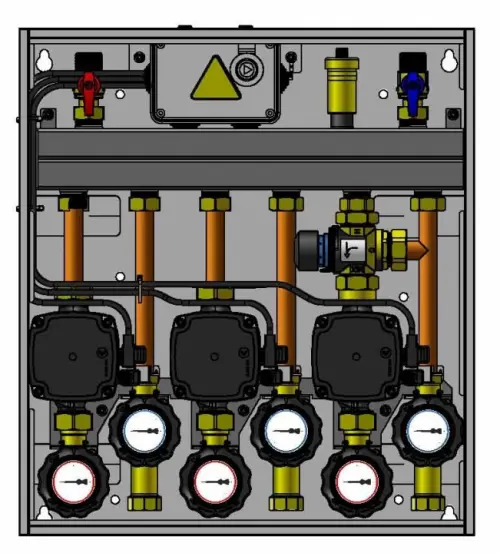

PrimoBox AZB 301 ze sprzęgłem hydraulicznym, 2 obiegi bez zmieszania i 1 obieg z zaworem termostatycznym ATM

PrimoBox AZB 301 ze sprzęgłem hydraulicznym, 2 obiegi bez zmieszania i 1 obieg z zaworem termostatycznym ATM

Cena katalogowa

1 703,00 € (8 049,40 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2022-08-12

Art.-Nr

76 301 00

Kod EAN: 5902510003869

Grupa rabatowa A

Aktualnie brak na magazynie

Kluczowe dane techniczne

  • maksymalna temperatura medium
    95°C
  • maksymalne ciśnienie
    4,5 bar
  • przyłącza od strony kotła
    G¾"
  • przyłącza od strony instalacji
    GW G¾"

PrimoBox AZB 301 ze sprzęgłem hydraulicznym, 2 obiegi bez zmieszania i 1 obieg z zaworem termostatycznym ATM

ZASTOSOWANIE

  • Stosowany w zamkniętych instalacjach grzewczych.
  • Montowany na lub w ścianie w pobliżu źródła ciepła.
  • Tworzy 3 obiegi grzewcze w oparciu o wbudowany rozdzielacz ze sprzęgłem hydraulicznym.
  • Pozwala na uzyskanie różnych temperatur zasilania obiegów grzewczych.
  • Gwarantuje prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.
  • Minimalizuje oddziaływanie pomp obiegowych na źródło ciepła.
  • Opcjonalnie można połączyć go z zestawem separacyjnym PrimoBox AHB i stworzyć kolumnę grzewczą łączącą 2 źródła ciepła.

OPIS

  • Gotowe, prefabrykowane rozwiązanie do bezpośredniego montażu na lub w ścianie.
  • Zastępuje skomplikowane instalacje z rozdzielaczami, sprzęgłami hydraulicznymi, zaworami mieszającymi – 80% kotłowni w jednej szafce.
  • Wyposażony w pompy Grundfos UPM3 i termostatyczny zawór mieszający ATM 561 z regulacją 20 ÷ 43°C. Zakres dobrany na podstawie optymalnych temperatur zasilania instalacji ogrzewania podłogowego.
  • Przetestowany pod kątem szczelności, hydraulicznym i elektrycznym.

ELEMENTY DOSTAWY

  • Kołki montażowe.

Dane techniczne

  • maksymalna temperatura medium
    95°C
  • maksymalne ciśnienie
    4,5 bar
  • przyłącza od strony kotła
    G¾"
  • przyłącza od strony instalacji
    GW G¾"
  • obieg 1
    bezpośredni
  • obieg 2
    bezpośredni
  • obieg 3
    ATM 561, Kvs 2,5 m3/h, 20÷43°C
3 lata gwarancji

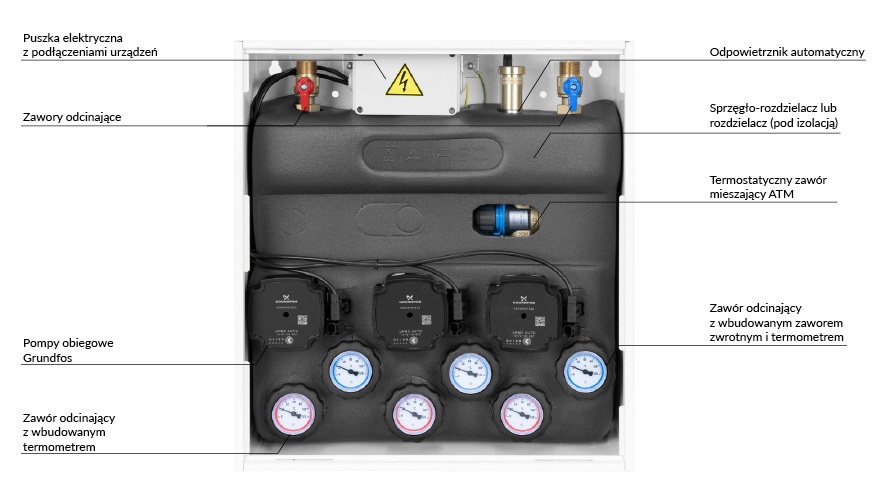

Budowa

Wymiary (mm)

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄDY PRODUKCJI

Pompa GRUNDFOS UPM3 AUTO - charakterystyka
PDF (1.66 MB)
PrimoBox AZB i AHB zestawy hydrauliczne w szafkach
PDF (1.66 MB)

INSTRUKCJE OBSŁUGI

GRUNDFOS UPM3 AUTO pompa obiegowa
PDF (6.19 MB)
PrimoBox AZB zestawy mieszające w szafkach
PDF (1.57 MB)

DEKLARACJA PRODUCENTA

PDF (0.37 MB)
