ProCalida EF1 K 9 obiegów grzewczych, G1", 0,2÷1,6 l/min

Cena katalogowa

303,00 € (1 329,44 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-06-14

Art.-Nr

81 269

Kod EAN: 4049827185121

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • ilość obiegów
    9
  • przyłącza
    2xG1"
  • zakres regulacji rotametrów
    0,2÷1,6 l/min
  • przyłącza siłowników termoelektrycznych
    M30x1,5

ProCalida EF1 K 9 obiegów grzewczych, G1", 0,2÷1,6 l/min

ZASTOSOWANIE

  • Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
  • Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.
  • Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
  • Reguluje strumień medium w każdej z pętli.

OPIS

  • Wykonany z poliamidu PA66.
  • Belki fabrycznie zamontowane na wieszakach.
  • Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.
  • Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
  • Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
  • Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

ELEMENTY DOSTAWY

  • Uszczelki płaskie do podłączenia instalacji.
  • Zapasowe o-ringi do łączenia modułów rozdzielacza.
  • Naklejki do oznaczenia pętli.

Dane techniczne

  • ilość obiegów
    9
  • przyłącza
    2xG1"
  • zakres regulacji rotametrów
    0,2÷1,6 l/min
  • przyłącza siłowników termoelektrycznych
    M30x1,5
  • parametry pracy
    max 90 st. przy 3 bar, max 60 st. przy 6 bar
3 lata gwarancji

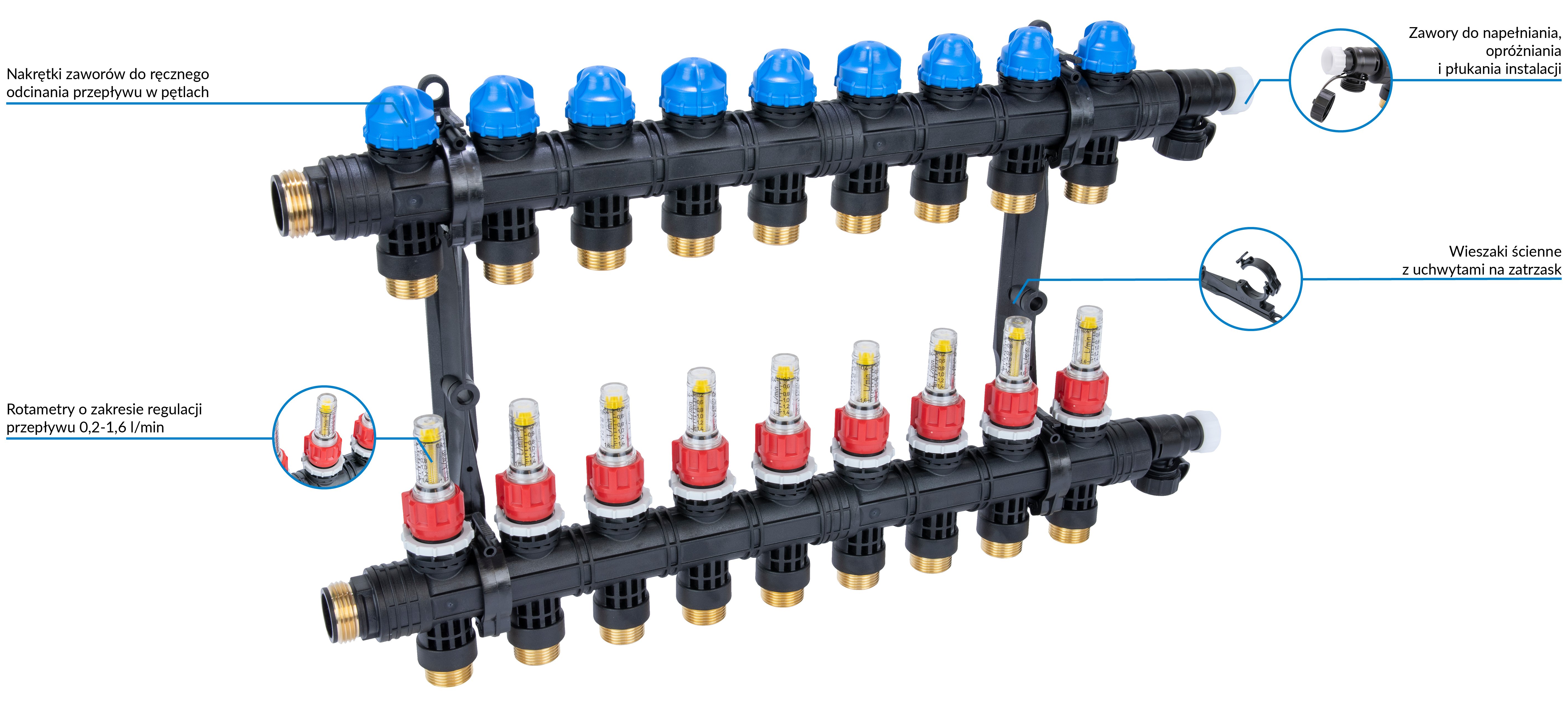

Budowa

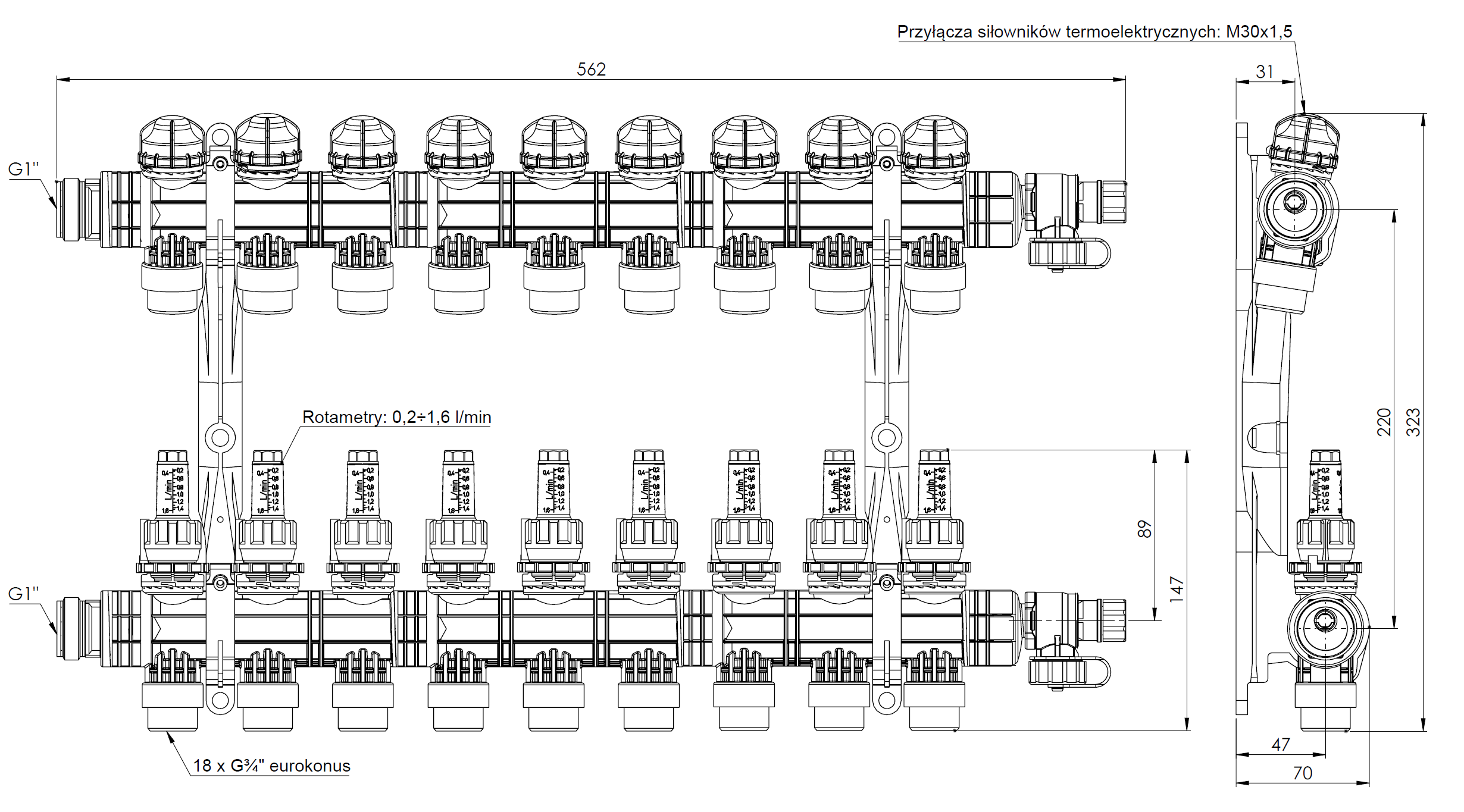

Wymiary (mm)
