ZASTOSOWANIE
- Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
- Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.
- Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
- Reguluje strumień medium w każdej z pętli.

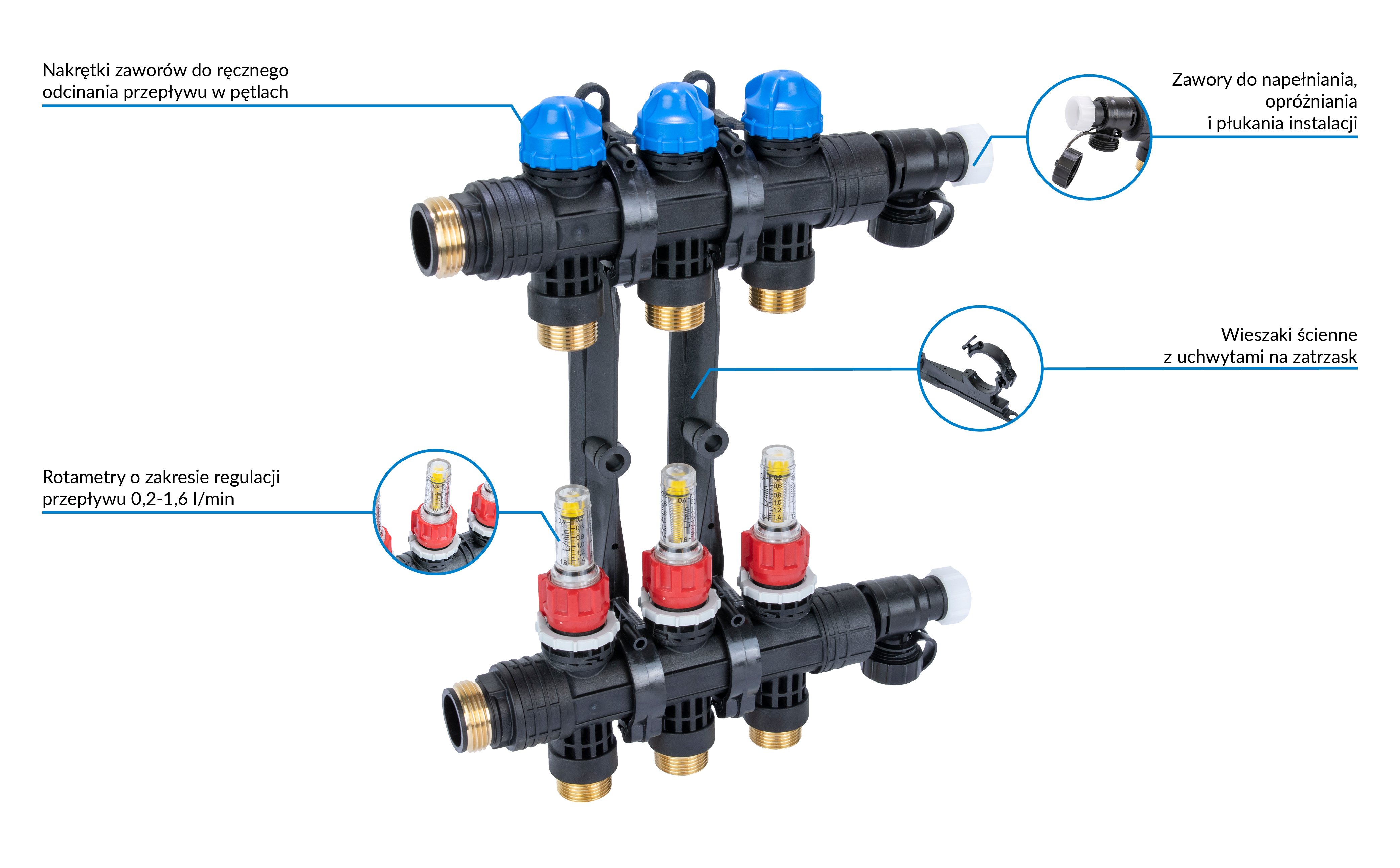

OPIS
- Wykonany z poliamidu PA66.
- Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.
- Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
- Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
- Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.
ELEMENTY DOSTAWY
- Belka powrotna i zasilająca.
- Dwa wieszaki ścienne.
- Śruby wraz z kołkami do montażu naściennego wieszaków.
- Śruby do zabezpieczenia zatrzasków belek.
- Uszczelki płaskie do podłączenia instalacji.
- Zapasowe o-ringi do łączenia modułów rozdzielacza.
- Naklejki do oznaczenia pętli.

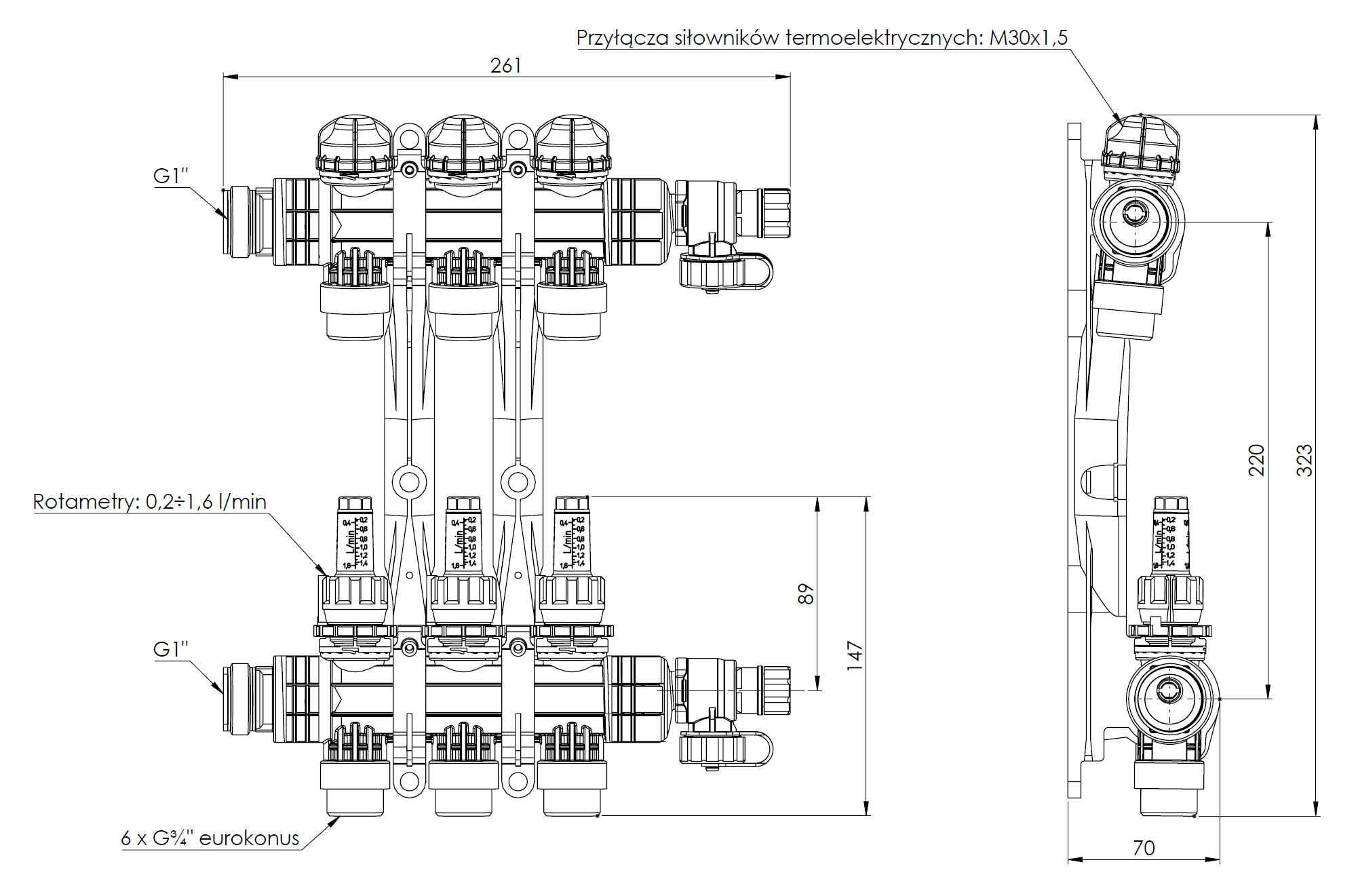

- ilość obiegów: 3
- przyłącza: 2xG1"
- zakres regulacji rotametrów: 0,2÷1,6 l/min
- przyłącza siłowników termoelektrycznych: M30x1,5
- materiał: poliamid, PA 66
- parametry pracy: max 90 st. przy 3 bar, max 60 st. przy 6 bar
