PrimoBox AZB 455 z rozdzielaczem, 2 obiegi z zaworem mieszającym i siłownikiem ARM

Cena katalogowa

1 584,00 € (7 524,95 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-21

Art.-Nr

76 455 00

Kod EAN: 5902510004750

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • maksymalna temperatura medium
    95°C
  • maksymalne ciśnienie
    4,5 bar
  • przyłącza od strony kotła
    G¾"
  • przyłącza od strony instalacji
    GW G¾"
Dobierz PrimoBox do instalacji

PrimoBox AZB 455 z rozdzielaczem, 2 obiegi z zaworem mieszającym i siłownikiem ARM

ZASTOSOWANIE

  • Stosowany w zamkniętych instalacjach grzewczych.
  • Montowany na lub w ścianie w pobliżu źródła ciepła.
  • Tworzy 2 obiegi grzewcze w oparciu o wbudowany rozdzielacz.
  • Pozwala na uzyskanie różnych temperatur zasilania obiegów grzewczych.
  • Zastosowany rozdzielacz posiada pełną przegrodę będącą fizyczną barierą dla medium grzewczego (brak funkcji sprzęgła hydraulicznego).
  • Do stosowania z buforami ciepła.

OPIS

  • Gotowe do bezpośredniego montażu na lub w ścianie prefabrykowane rozwiązanie zamknięte w estetycznej szafce.
  • Wyposażony w pompy Grundfos UPM3 oraz zawory obrotowe z siłownikami ARM 141
  • Zastępuje skomplikowane instalacje z rozdzielaczami, zaworami mieszającymi – 80% kotłowni w jednej szafce.
  • Organizuje i upraszcza całą instalację.
  • Sprawdzony i przetestowany pod kątem szczelności, hydraulicznym i elektrycznym.

ELEMENTY DOSTAWY

  • Kołki montażowe.

Dane techniczne

  • maksymalna temperatura medium
    95°C
  • maksymalne ciśnienie
    4,5 bar
  • przyłącza od strony kotła
    G¾"
  • przyłącza od strony instalacji
    GW G¾"
  • pompa obiegowa
    2 x Grundfos UPM3 AUTO 15-70
  • obieg 1
    ARV, Kvs 3,6 m3/h z siłownikiem ARM 141 ProClick
  • obieg 2
    ARV, Kvs 3,6 m3/h z siłownikiem ARM 141 ProClick
3 lata gwarancji

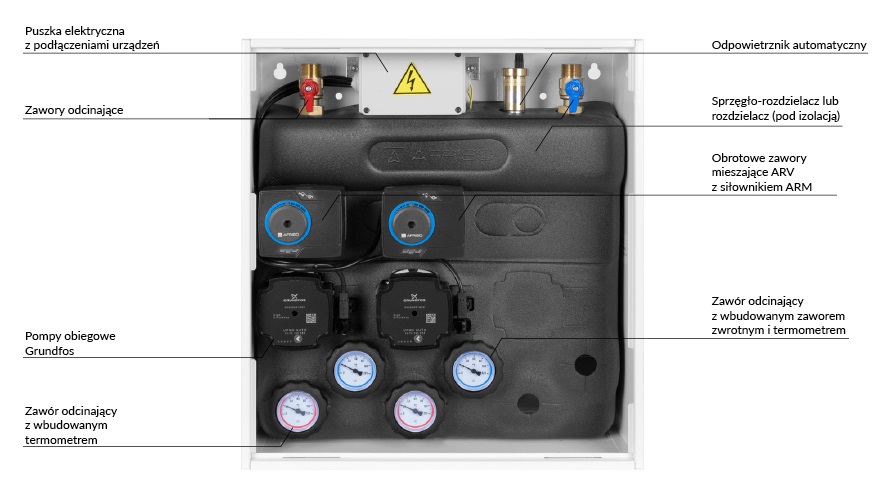

Budowa

PrimoBox AZB 455 z rozdzielaczem, 2 obiegi z zaworem mieszającym i siłownikiem ARM - budowa

Wymiary (mm)

PrimoBox AZB 455 z rozdzielaczem, 2 obiegi z zaworem mieszającym i siłownikiem ARM - wymiary

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄDY PRODUKCJI

Pompa GRUNDFOS UPM3 AUTO - charakterystyka
PDF (1.66 MB)
PrimoBox AZB i AHB zestawy hydrauliczne w szafkach
PDF (1.66 MB)

INSTRUKCJA OBSŁUGI

GRUNDFOS UPM3 AUTO pompa obiegowa
PDF (6.19 MB)
PrimoBox AZB Zestawy mieszające
PDF (0.85 MB)

DEKLARACJA PRODUCENTA

PDF (0.37 MB)

PLIKI CAD 2D

PDF (0.38 MB)
DXF (13.28 MB)

PLIKI CAD 3D

PDF (7.65 MB)
ZIP (43.18 MB)

Schematy

Przykładowy schemat aplikacyjny zestawu PrimoBox AZB 455 ze zbiornikiem buforowym. Dwa obiegi z regulacją temperatury zasilania: instalacja grzejnikowa lub podłogowa.

Przykładowy schemat aplikacyjny zestawu PrimoBox AZB 455 ze zbiornikiem buforowym. Dwa obiegi z regulacją temperatury zasilania: instalacja grzejnikowa lub podłogowa.
