PrimoBox AZB 201 ze sprzęgłem hydraulicznym, 1 obieg bez zmieszania i 1 obieg z zaworem termostatycznym ATM
PrimoBox AZB 201 ze sprzęgłem hydraulicznym, 1 obieg bez zmieszania i 1 obieg z zaworem termostatycznym ATM
Cena katalogowa
1 370,00 € (6 476,81 zł)
Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-24
Art.-Nr
76 201 00
Kod EAN: 5902510003807
Grupa rabatowa A
Produkt dostępny
(Wysyłka do 2 dni roboczych)
Kluczowe dane techniczne
-
maksymalna temperatura medium95°C
-
maksymalne ciśnienie4,5 bar
-
przyłącza od strony kotłaG¾"
-
przyłącza od strony instalacjiGW G¾"
PrimoBox AZB 201 ze sprzęgłem hydraulicznym, 1 obieg bez zmieszania i 1 obieg z zaworem termostatycznym ATM
ZASTOSOWANIE
- Stosowany w zamkniętych instalacjach grzewczych.
- Montowany na lub w ścianie w pobliżu źródła ciepła.
- Tworzy 2 obiegi grzewcze w oparciu o wbudowany rozdzielacz ze sprzęgłem hydraulicznym.
- Pozwala na uzyskanie różnych temperatur zasilania obiegów grzewczych.
- Gwarantuje prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.
- Minimalizuje oddziaływanie pomp obiegowych na źródło ciepła.
- Opcjonalnie można połączyć go z zestawem separacyjnym PrimoBox AHB i stworzyć kolumnę grzewczą łączącą 2 źródła ciepła.
OPIS

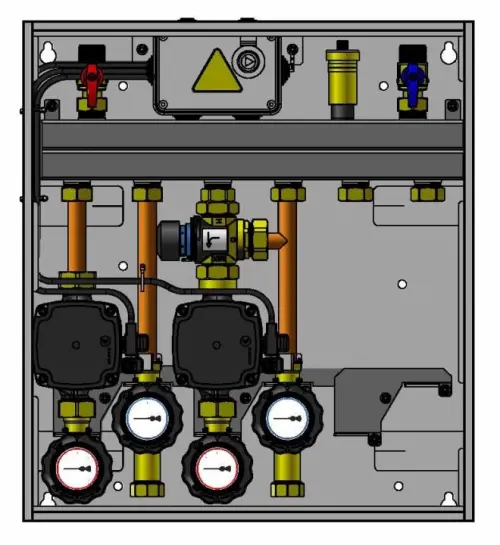

- Gotowe do montażu, prefabrykowane rozwiązanie w estetycznej, metalowej szafce.
- Wyposażony w pompy Grundfos UPM3 i termostatyczny zawór mieszający ATM 561 z regulacją 20 ÷ 43°C. Zakres dobrany na podstawie optymalnych temperatur zasilania instalacji ogrzewania podłogowego.
- Zastępuje skomplikowane instalacje ze sprzęgłami, rozdzielaczami, zaworami mieszającymi – 80% kotłowni w jednej szafce.
- Organizuje i upraszcza całą instalację.
- Sprawdzony i przetestowany pod kątem szczelności, hydraulicznym i elektrycznym.
ELEMENTY DOSTAWY
- Kołki montażowe.
Dane techniczne
-
maksymalna temperatura medium95°C
-
maksymalne ciśnienie4,5 bar
-
przyłącza od strony kotłaG¾"
-
przyłącza od strony instalacjiGW G¾"
-
obieg 1bezpośredni
-
obieg 2ATM 561, Kvs 2,5 m3/h, 20÷43°C
3 lata gwarancji

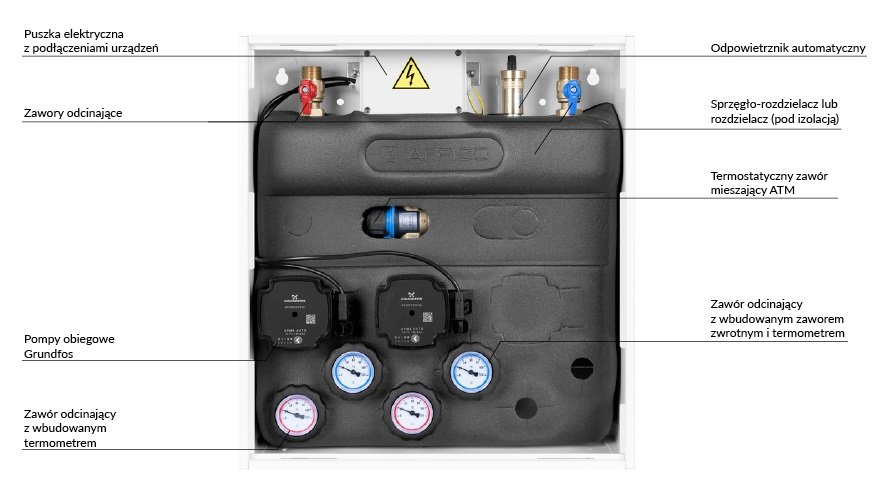

Budowa
Wymiary (mm)
Dokumentacja
PRZEGLĄDY PRODUKCJI
Pompa GRUNDFOS UPM3 AUTO - charakterystyka
PDF
(1.66 MB)
PrimoBox AZB i AHB zestawy hydrauliczne w szafkach
PDF
(1.66 MB)
INSTRUKCJA OBSŁUGI
GRUNDFOS UPM3 AUTO pompa obiegowa
PDF
(6.19 MB)
PrimoBox AZB Zestawy mieszające ze sprzęgłem hydraulicznym
PDF
(1.21 MB)
