ZASTOSOWANIE
- Stosowana w instalacjach grzewczych i chłodzących.
- Montowana na ścianie między źródłem ciepła/ chłodu a instalacją odbiorczą.
- Przeznaczona do przetłaczania medium w instalacji i do regulacji temperatury zasilania obiegu grzewczego.
OPIS
- Wyposażona w niezbędne komponenty: termometry do pomiaru temperatury zasilania i powrotu, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą, izolacja termiczna.
- Zainstalowany zawór mieszający ARV KvsVario - wartość Kvs ustawiana w zakresie 12÷22 m3/h.
- Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.
- Długość montażowa pompy - 180 mm.
ELEMENTY DOSTAWY
- Kołki montażowe.
- Tuleje zaciskowe na czujniki temperatury.
- Nakrętki do podłączenia pompy obiegowej.
- Uszczelki do połączenia pompy obiegowej.
- Półśrubunki do podłączenia źródła ciepła.
- Uszczelki do połączenia półśrubunków.
- Nyple redukcyjne do podłączenia rozdzielacza KSV.
- Adapter do montażu siłownika/regulatora ProClick na zaworze mieszającym.
Dane techniczne
- maksymalne ciśnienie: 10 bar
- zasilanie: 230 V AC
- przyłącza od strony instalacji: 2x GW G1¼”
- maksymalna temperatura medium: 90°C
- Kvs zaworu mieszającego: nastawiany na 12, 16 lub 22 m³/h
- przyłącza od strony rozdzielacza: 2x GW G1¼” + nypel G1¼ x G1 ½”
- rozstaw przyłączy do rozdzielacza: 125 mm
- pompa obiegowa: brak
3
lata
gwarancji
gwarancji

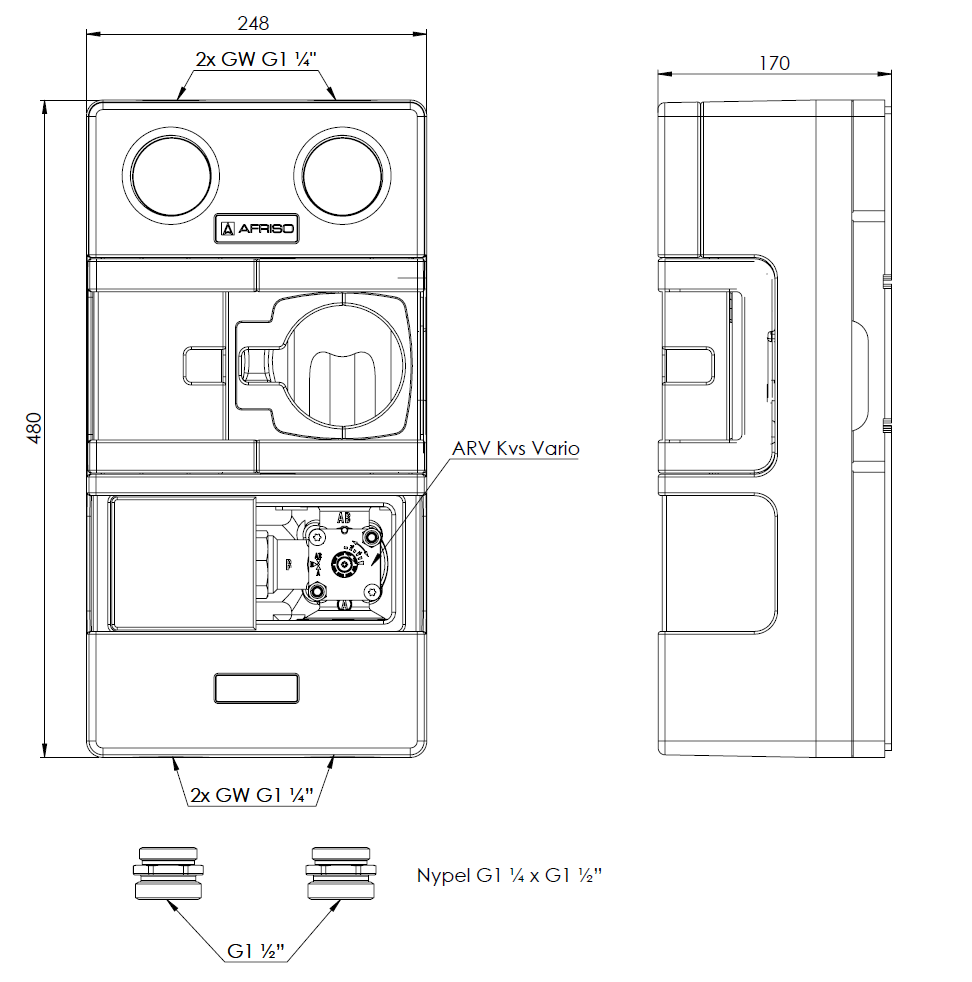

Wymiary (mm)
