Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 485 ProClick, DN32, Rp1 1/4", Kvs 16 + siłownik elektryczny ARM 343 ProClick

Cena katalogowa

234,00 € (1 021,64 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-02-23

Art.-Nr

13 485 44

Kod EAN: 5902510003197

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    32
  • Kvs
    16 m³/h
  • przyłącze
    Rp1¼''
  • napięcie zasilania
    230 V AC

Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 485 ProClick, DN32, Rp1 1/4", Kvs 16 + siłownik elektryczny ARM 343 ProClick

Zastosowanie

  • Zawór ARV ProClick stosowany jest w instalacjach grzewczych z kotłami na paliwa stałe, w celu podnoszenia temperatury powrotu do kotła.
  • Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
  • Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.

Opis

  • Wyposażony w siłownik elektryczny ARM ProClick, który połączony z odpowiednim regulatorem zautomatyzuje pracę zaworu.
  • Korpus zaworu wykonany z mosiądzu, z gwintami wewnętrznymi.
  • Wygodne pokrętło z ogranicznikami kąta obrotu.
  • Zakres obrotu siłownika – 90 stopni.
  • Przyłącza zaworu w formie ośmiokąta ułatwiające montaż.
  • Diody siłownika ARM ProClick informują o aktualnym kierunku obrotu zawieradła zaworu.
  • Urządzenia wyposażone w system ProClick – pozwala na bezpośredni montaż siłownika na zaworze bez użycia dodatkowych narzędzi.

ELEMENTY DOSTAWY

  • Obrotowy zawór mieszający ARV 485 ProClick.

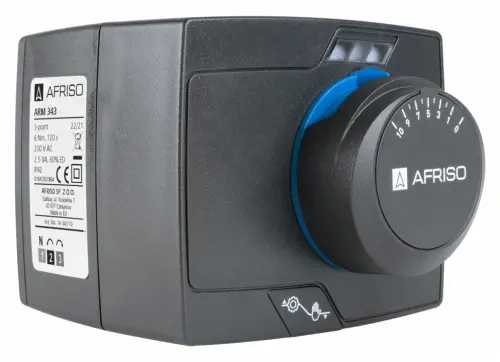

  • Siłownik elektryczny ARM 343 ProClick.

Dane techniczne

  • DN
    32
  • Kvs
    16 m³/h
  • przyłącze
    Rp1¼''
  • napięcie zasilania
    230 V AC
  • czas obrotu o 90°
    120 sekund
  • moment obrotowy
    6 Nm
  • rodzaj sterowania
    3-punktowe
3 lata gwarancji
image/svg+xml
PZH

Budowa

Wymiary (mm)

Nomogramy

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Przegląd produkcji

PDF (0.50 MB)

Instrukcje obsługi

ARV ProClick 4-drogowe zawory mieszające
PDF (0.72 MB)
ARM ProClick siłowniki elektryczne
PDF (0.65 MB)
ARM ProClick electric actuators
PDF (0.68 MB)
Elektrische Stellantriebe
PDF (0.69 MB)
Actionneurs électriques ARM ProClick
PDF (0.69 MB)

Deklaracja zgodności

PDF (0.43 MB)

Atest higieniczny PZH

PDF (0.08 MB)

Krajowa deklaracja właściwości użytkowych

PDF (0.09 MB)
