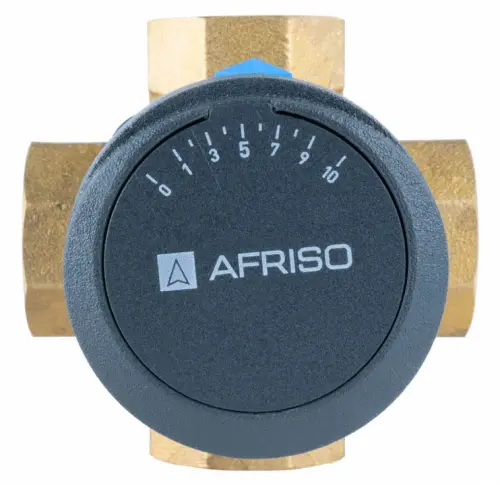

Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 482 ProClick, DN20, Rp3/4", Kvs 6,3 + siłownik elektryczny ARM 343 ProClick

Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 482 ProClick, DN20, Rp3/4", Kvs 6,3 + siłownik elektryczny ARM 343 ProClick

Cena katalogowa

226,00 € (1 035,98 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-06-02

Art.-Nr

13 482 44

Kod EAN: 5902510003173

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    20
  • Kvs
    6,3 m³/h
  • przyłącze
    Rp¾''
  • materiał korpusu
    mosiądz

Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 482 ProClick, DN20, Rp3/4", Kvs 6,3 + siłownik elektryczny ARM 343 ProClick

Zastosowanie

  • Zawór ARV ProClick stosowany jest w instalacjach grzewczych z kotłami na paliwa stałe, w celu podnoszenia temperatury powrotu do kotła.
  • Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
  • Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.

Opis

  • Wyposażony w siłownik elektryczny ARM ProClick, który połączony z odpowiednim regulatorem zautomatyzuje pracę zaworu.
  • Korpus zaworu wykonany z mosiądzu, z gwintami wewnętrznymi.
  • Wygodne pokrętło z ogranicznikami kąta obrotu.
  • Zakres obrotu siłownika – 90 stopni.
  • Przyłącza zaworu w formie ośmiokąta ułatwiające montaż.
  • Diody siłownika ARM ProClick informują o aktualnym kierunku obrotu zawieradła zaworu.
  • Urządzenia wyposażone w system ProClick – pozwala na bezpośredni montaż siłownika na zaworze bez użycia dodatkowych narzędzi.

ELEMENTY DOSTAWY

  • Obrotowy zawór mieszający ARV 482 ProClick.
  • Siłownik elektryczny ARM 343 ProClick.

Dane techniczne

  • DN
    20
  • kvs
    6,3 m³/h
  • przyłącze
    Rp¾''
  • materiał korpusu
    mosiądz
  • napięcie zasilania
    230 V AC
  • czas obrotu o 90°
    120 sekund
  • moment obrotowy
    6 Nm
  • rodzaj sterowania
    3-punktowe
3 lata gwarancji
