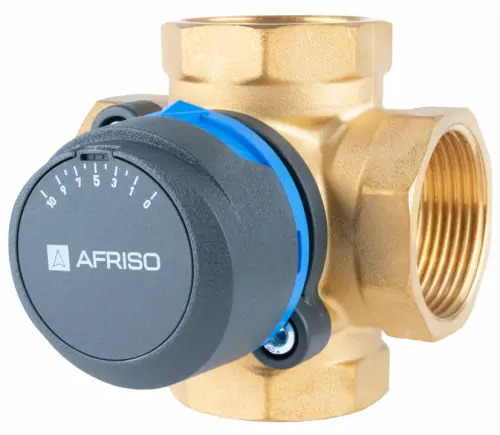

4-drogowy obrotowy zawór mieszający ARV 485 ProClick, DN32, Rp1 1/4", Kvs 16

4-drogowy obrotowy zawór mieszający ARV 485 ProClick, DN32, Rp1 1/4", Kvs 16

Cena katalogowa

95,00 € (451,31 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-21

Art.-Nr

13 485 10

Kod EAN: 5902510002466

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    32
  • Kvs
    16 m³/h
  • przyłącze
    Rp1¼''
  • maksymalna temperatura
    110°C

4-drogowy obrotowy zawór mieszający ARV 485 ProClick, DN32, Rp1 1/4", Kvs 16

Zastosowanie

  • Stosowany w instalacjach grzewczych z kotłami na paliwa stałe, by podnosić temperaturę powrotu do kotła.
  • Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
  • Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.
  • Do ciągłego zabezpieczania kotła przed zbyt niską temperatura powrotu konieczne jest zautomatyzowanie pracy zaworu montując na nim siłownik ARM ProClick połączony z odpowiednim regulatorem.

Opis

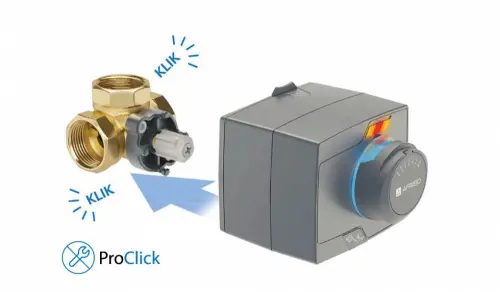

  • Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.
  • Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.
  • Wygodne pokrętło z ogranicznikami kąta obrotu.
  • Czytelna dwustronna skala (od 0 do 10 i od 10 do 0).
  • Wskaźnik aktualnego położenia zawieradła.
  • Przyłącza w formie ośmiokąta ułatwiające montaż.

Dane techniczne

  • DN
    32
  • kvs
    16 m³/h
  • przyłącze
    Rp1¼''
  • maksymalna temperatura
    110°C
  • maksymalne ciśnienie
    10 bar
  • materiał korpusu
    mosiądz
3 lata gwarancji
PZH

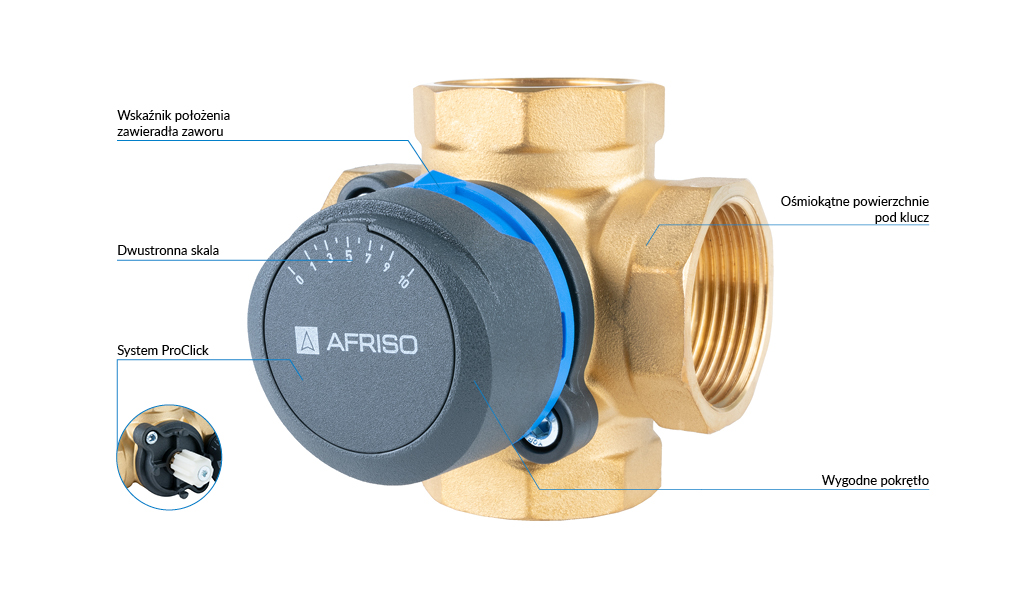

Budowa

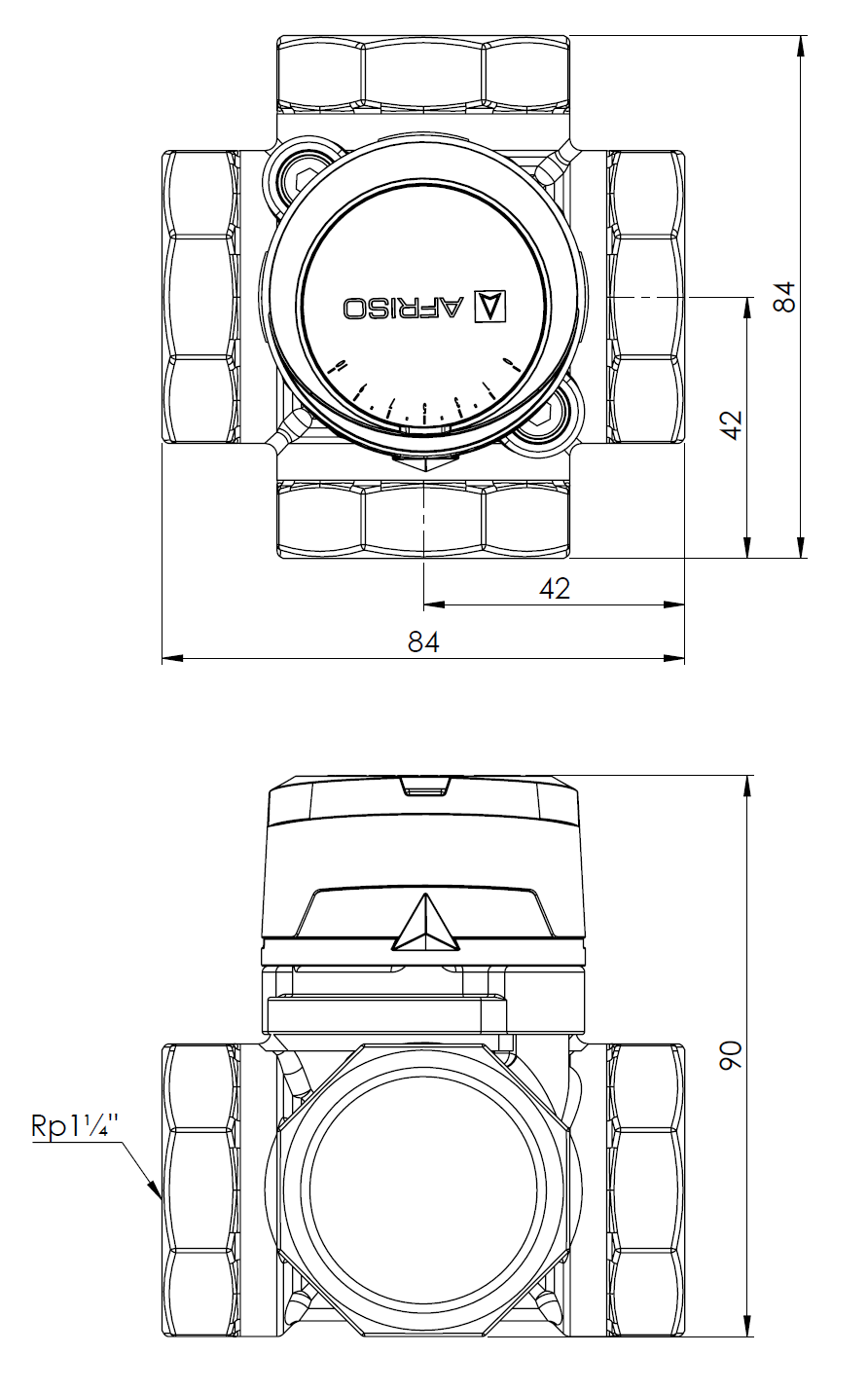

Wymiary (mm)

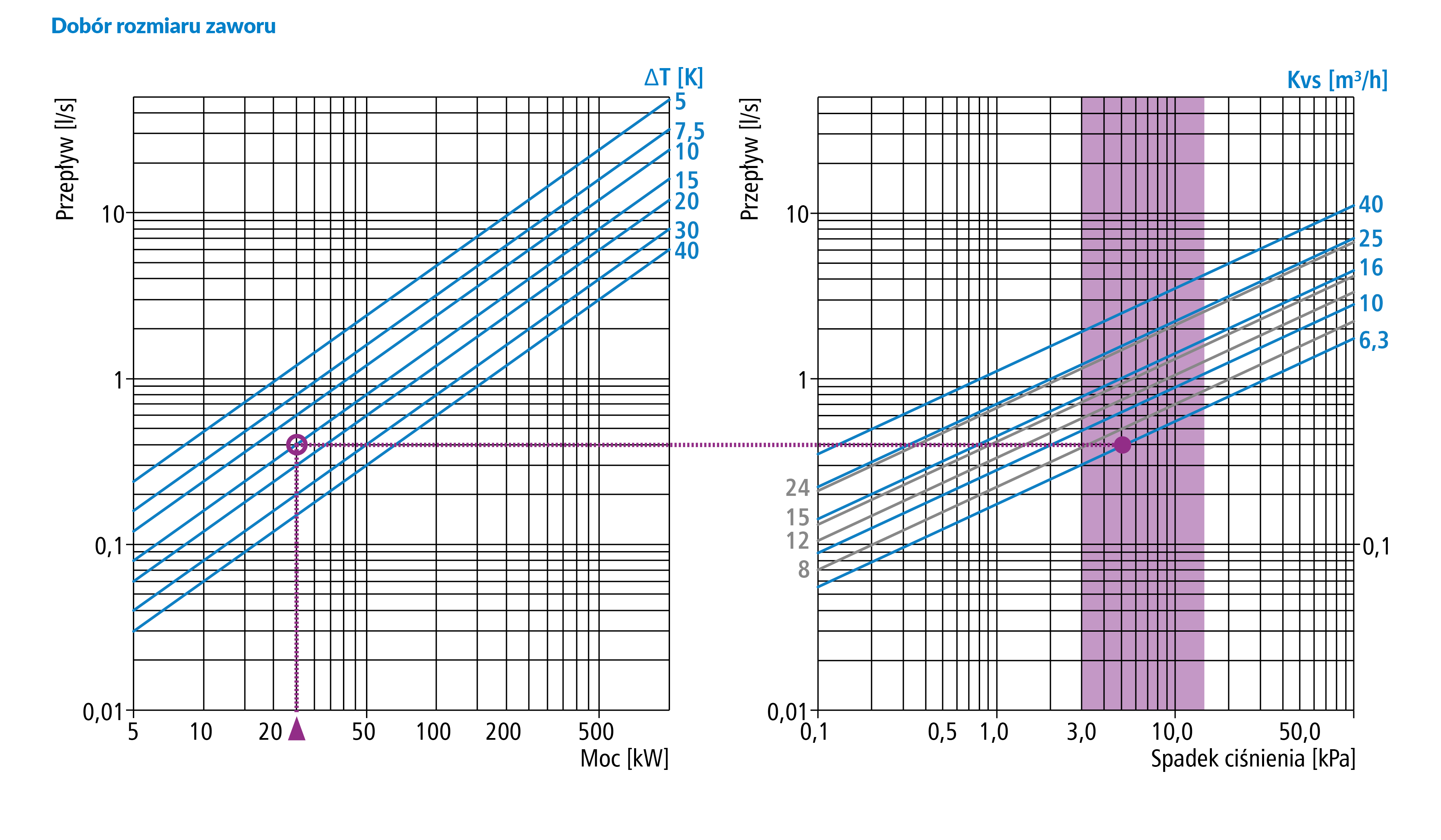

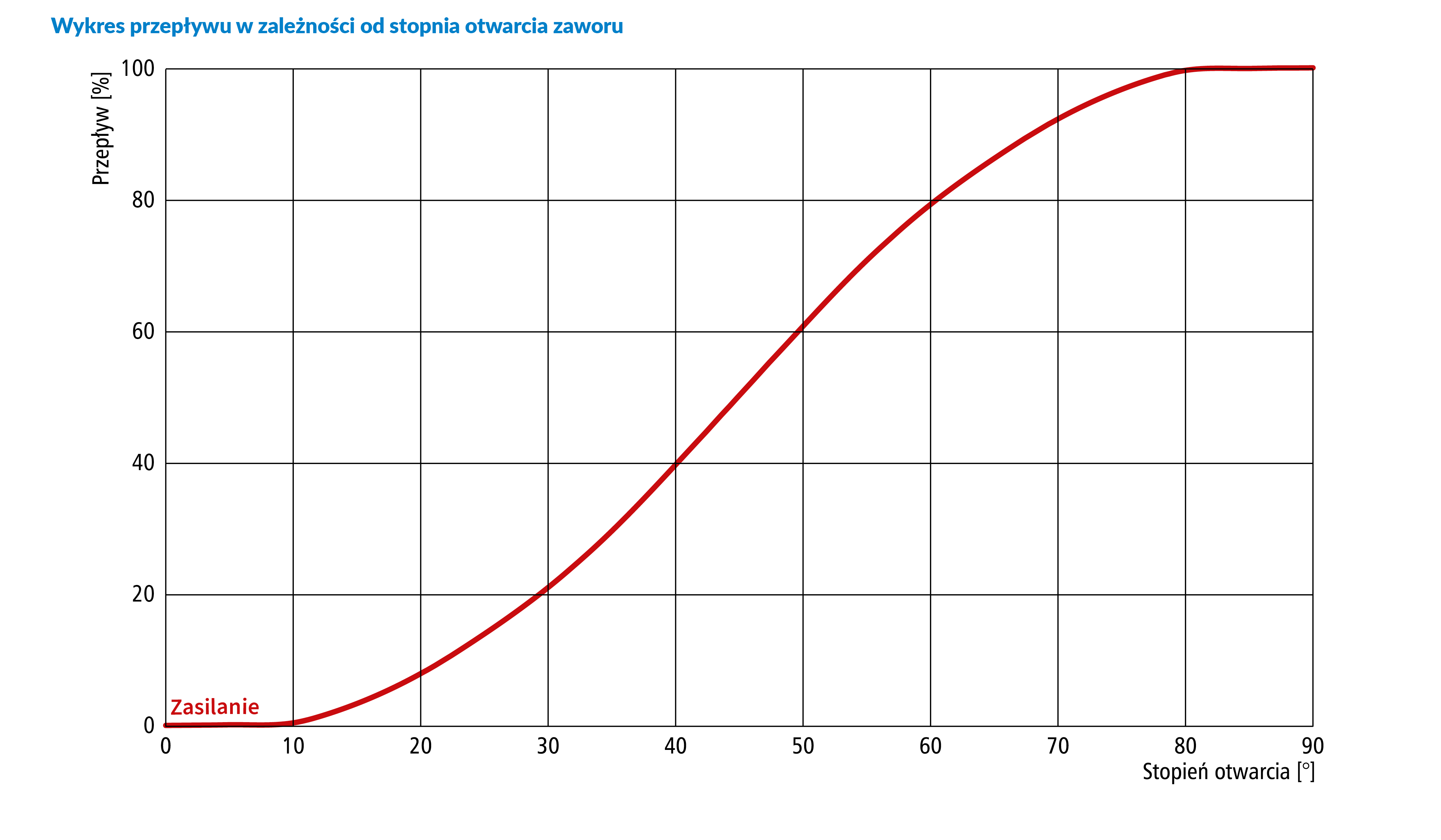

Nomogramy

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄDY PRODUKCJI

3-/4-WAY ROTARY MIXING VALVES ARV ProClick ELECTRIC ACTUATORS ARM ProClick
PDF (5.34 MB)
ARV ProClick 4-drogowe zawory mieszające
PDF (0.68 MB)

INSTRUKCJA OBSŁUGI

PDF (0.72 MB)

ATEST HIGIENICZNY PZH

PDF (0.45 MB)

KRAJOWA DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH

PDF (0.05 MB)
