4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10

4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10

Cena katalogowa

82,75 € (386,24 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-09-22

Art.-Nr

13 484 10

Kod EAN: 5902510002459

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    25
  • Kvs
    10 m³/h
  • przyłącza
    Rp1"
  • materiał korpusu
    mosiądz

4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10

Zastosowanie

  • Stosowany w instalacjach grzewczych z kotłami na paliwa stałe, by podnosić temperaturę powrotu do kotła.
  • Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
  • Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.
  • Do ciągłego zabezpieczania kotła przed zbyt niską temperatura powrotu konieczne jest zautomatyzowanie pracy zaworu montując na nim siłownik ARM ProClick połączony z odpowiednim regulatorem.

Opis

  • Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.
  • Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.
  • Wygodne pokrętło z ogranicznikami kąta obrotu.
  • Czytelna dwustronna skala (od 0 do 10 i od 10 do 0).
  • Wskaźnik aktualnego położenia zawieradła.
  • Przyłącza w formie ośmiokąta ułatwiające montaż.

Dane techniczne

  • DN
    25
  • kvs
    10 m³/h
  • przyłącza
    Rp1"
  • materiał korpusu
    mosiądz
  • maksymalna temperatura
    110°C
  • maksymalne ciśnienie
    10 bar
3 lata gwarancji
PZH

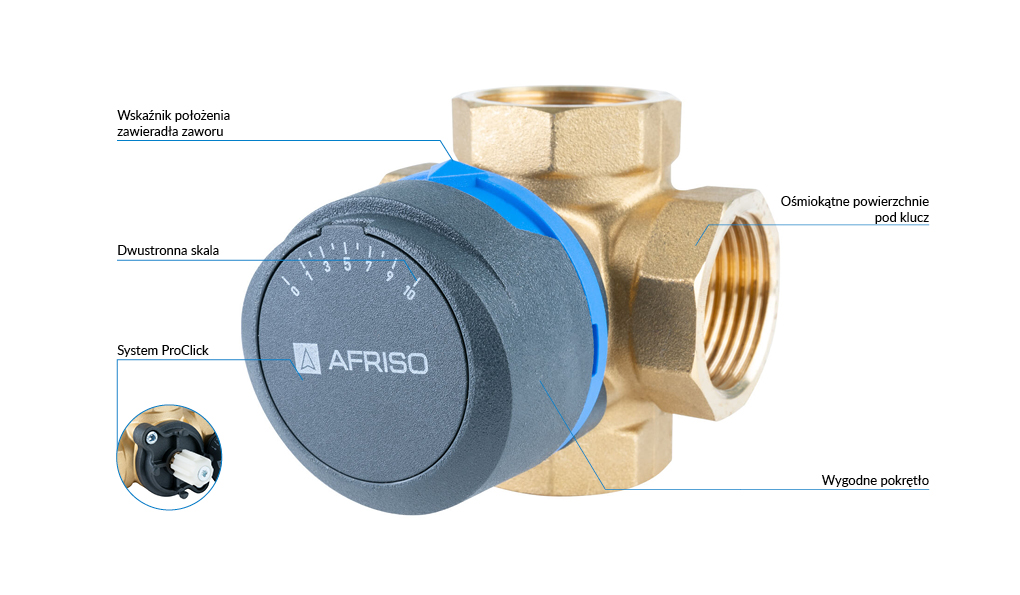

Budowa

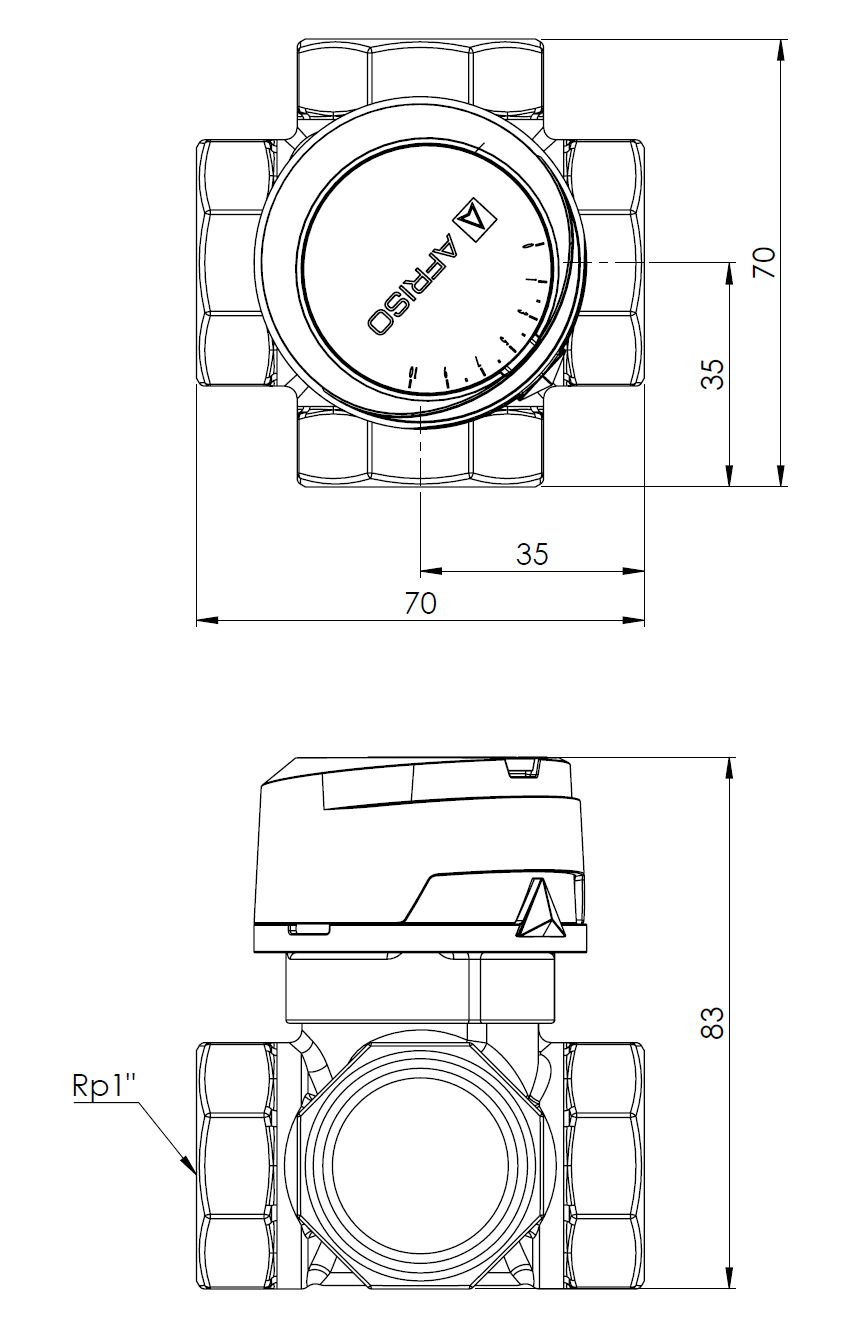

Wymiary (mm)

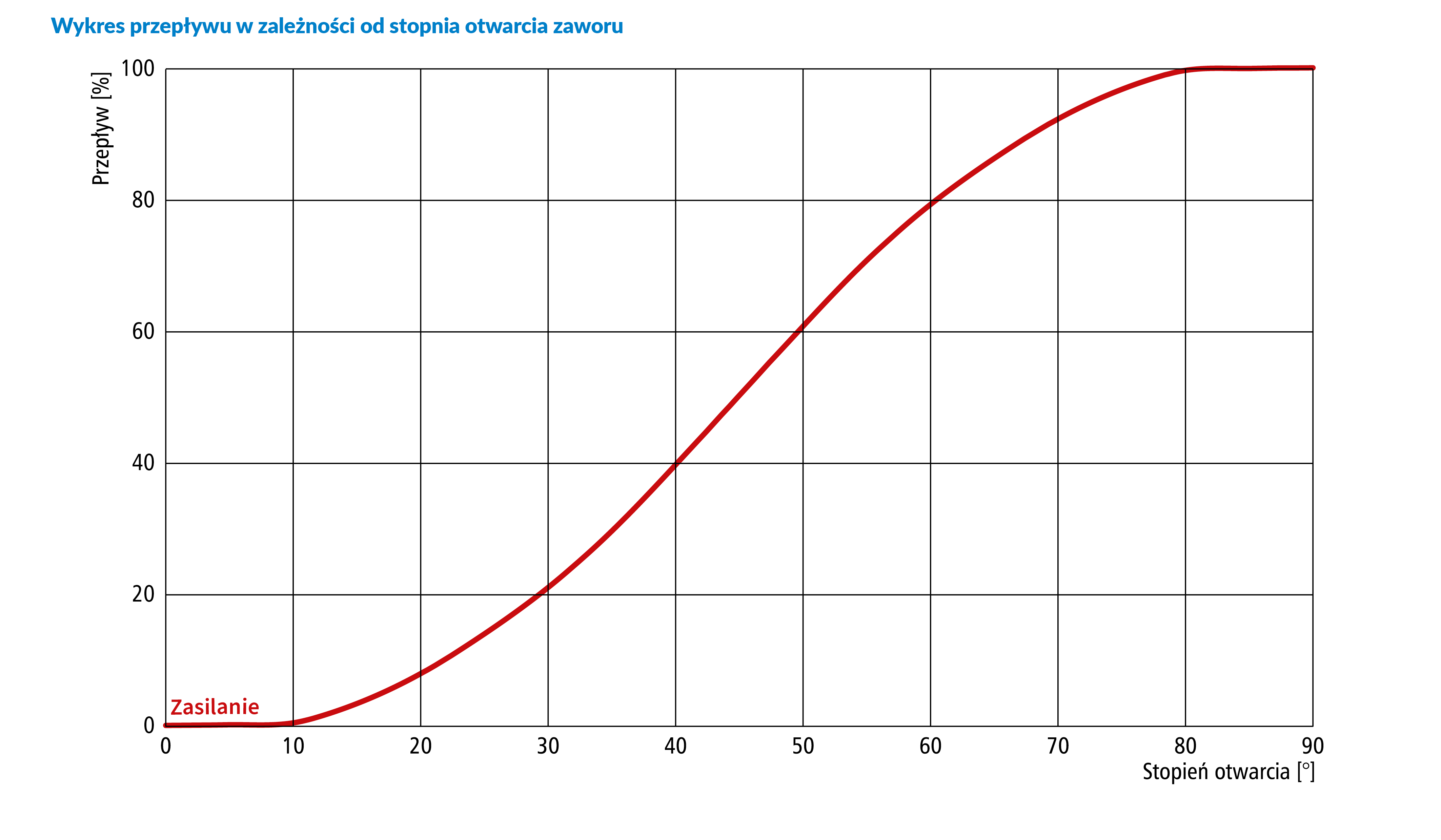

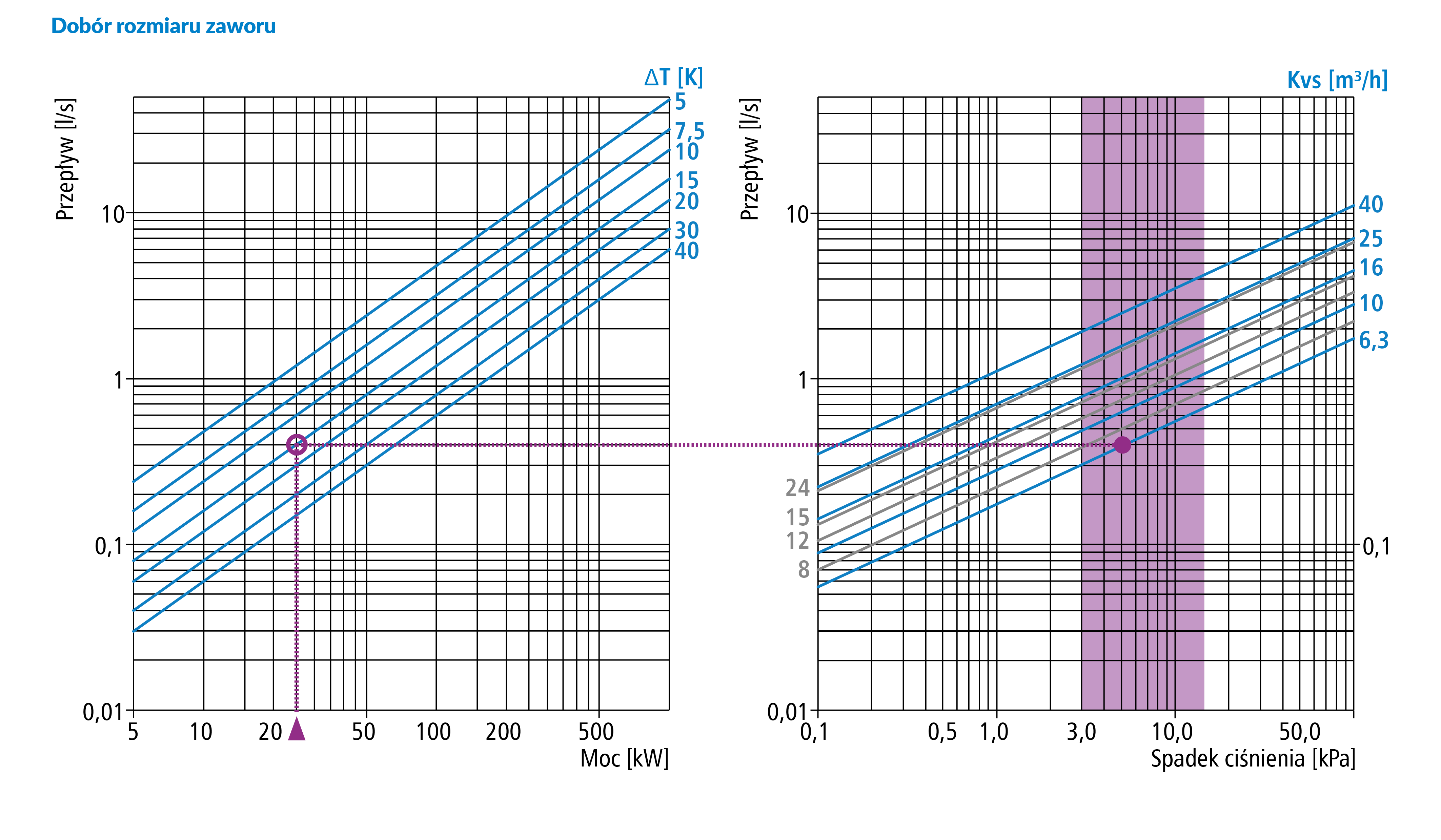

Nomogramy

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Przeglądy produkcji

ARV ProClick 4-drogowe zawory mieszające
PDF (0.68 MB)
3-/4-WAY ROTARY MIXING VALVES ARV ProClick ELECTRIC ACTUATORS ARM ProClick
PDF (5.34 MB)

Instrukcja obsługi

PDF (0.72 MB)

Atest higieniczny PZH

PDF (0.08 MB)

Krajowa deklaracja właściwości użytkowych

PDF (0.08 MB)
