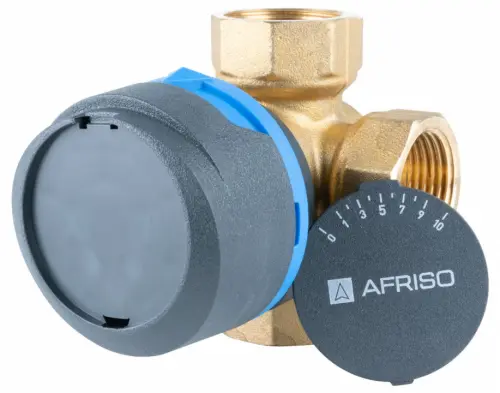

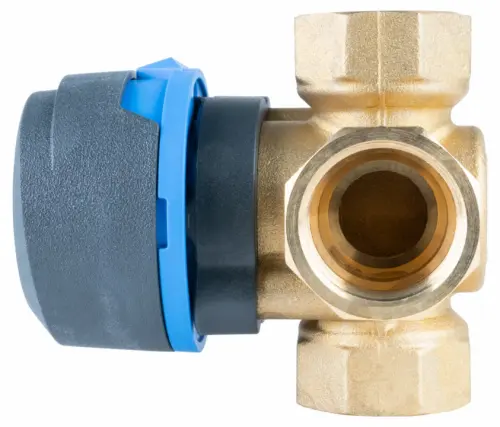

4-drogowy obrotowy zawór mieszający ARV 482 ProClick, DN20, Rp3/4", Kvs 6,3

Cena katalogowa

87,50 € (376,99 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-05-17

Art.-Nr

13 482 10

Kod EAN: 5902510003166

Grupa rabatowa A

Aktualnie brak na magazynie

Kluczowe dane techniczne

  • DN
    20
  • Kvs
    6,3 m³/h
  • przyłącza
    Rp¾"
  • materiał korpusu
    mosiądz

4-drogowy obrotowy zawór mieszający ARV 482 ProClick, DN20, Rp3/4", Kvs 6,3

Zastosowanie

  • Stosowany w instalacjach grzewczych z kotłami na paliwa stałe, by podnosić temperaturę powrotu do kotła.
  • Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
  • Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.
  • Do ciągłego zabezpieczania kotła przed zbyt niską temperatura powrotu konieczne jest zautomatyzowanie pracy zaworu montując na nim siłownik ARM ProClick połączony z odpowiednim regulatorem.

Opis

  • Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.
  • Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.
  • Wygodne pokrętło z ogranicznikami kąta obrotu.
  • Czytelna dwustronna skala (od 0 do 10 i od 10 do 0).
  • Wskaźnik aktualnego położenia zawieradła.
  • Przyłącza w formie ośmiokąta ułatwiające montaż.

Dane techniczne

  • DN
    20
  • Kvs
    6,3 m³/h
  • przyłącza
    Rp¾"
  • materiał korpusu
    mosiądz
  • maksymalna temperatura
    110°C
  • maksymalne ciśnienie
    10 bar
3 lata gwarancji
PZH

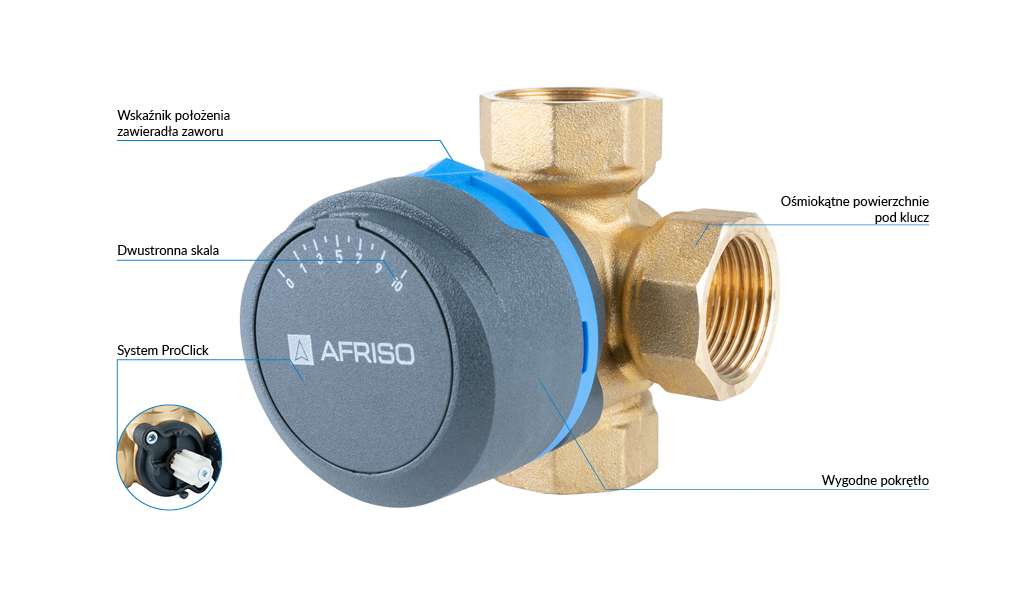

Budowa

Wymiary (mm)

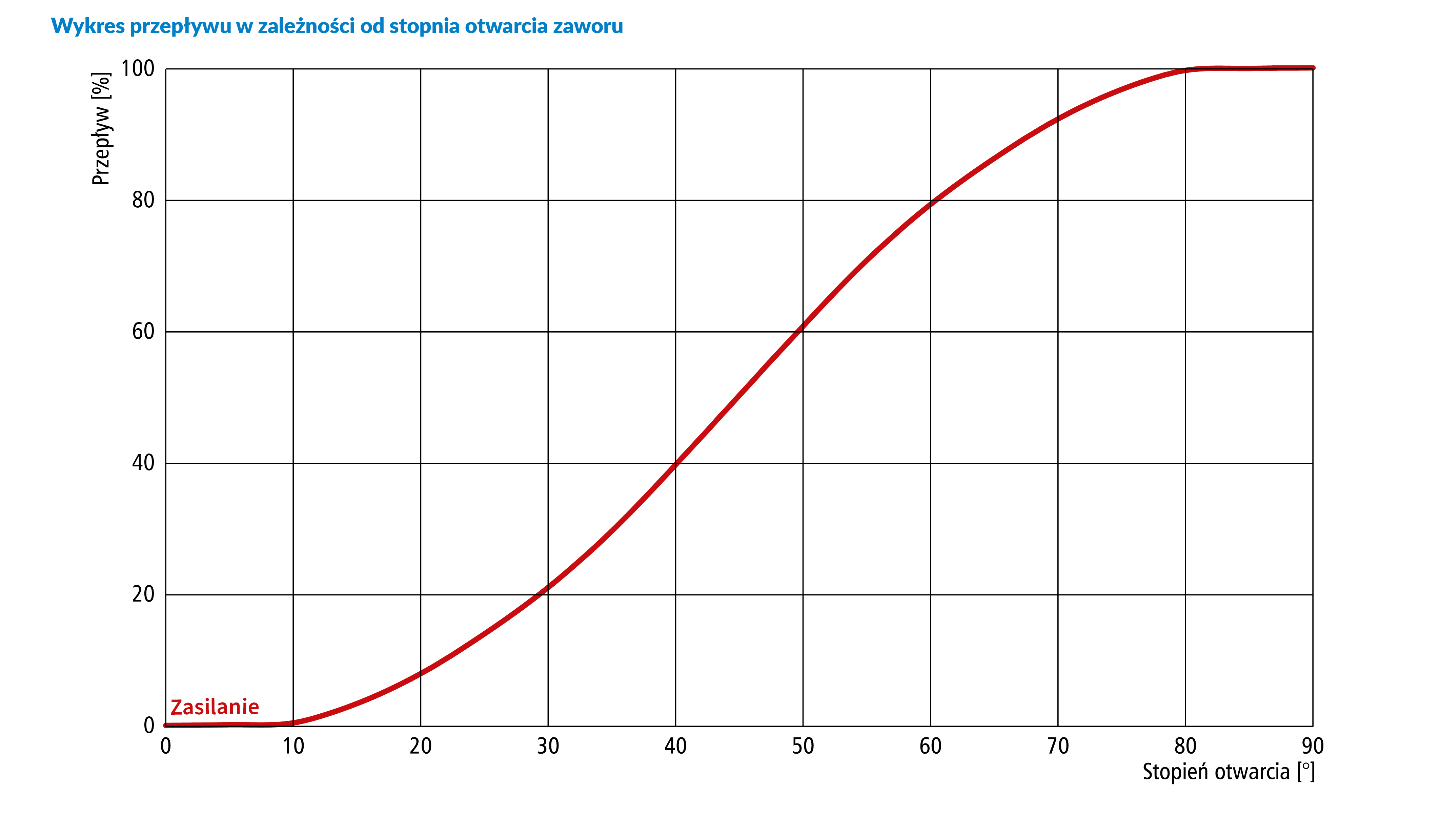

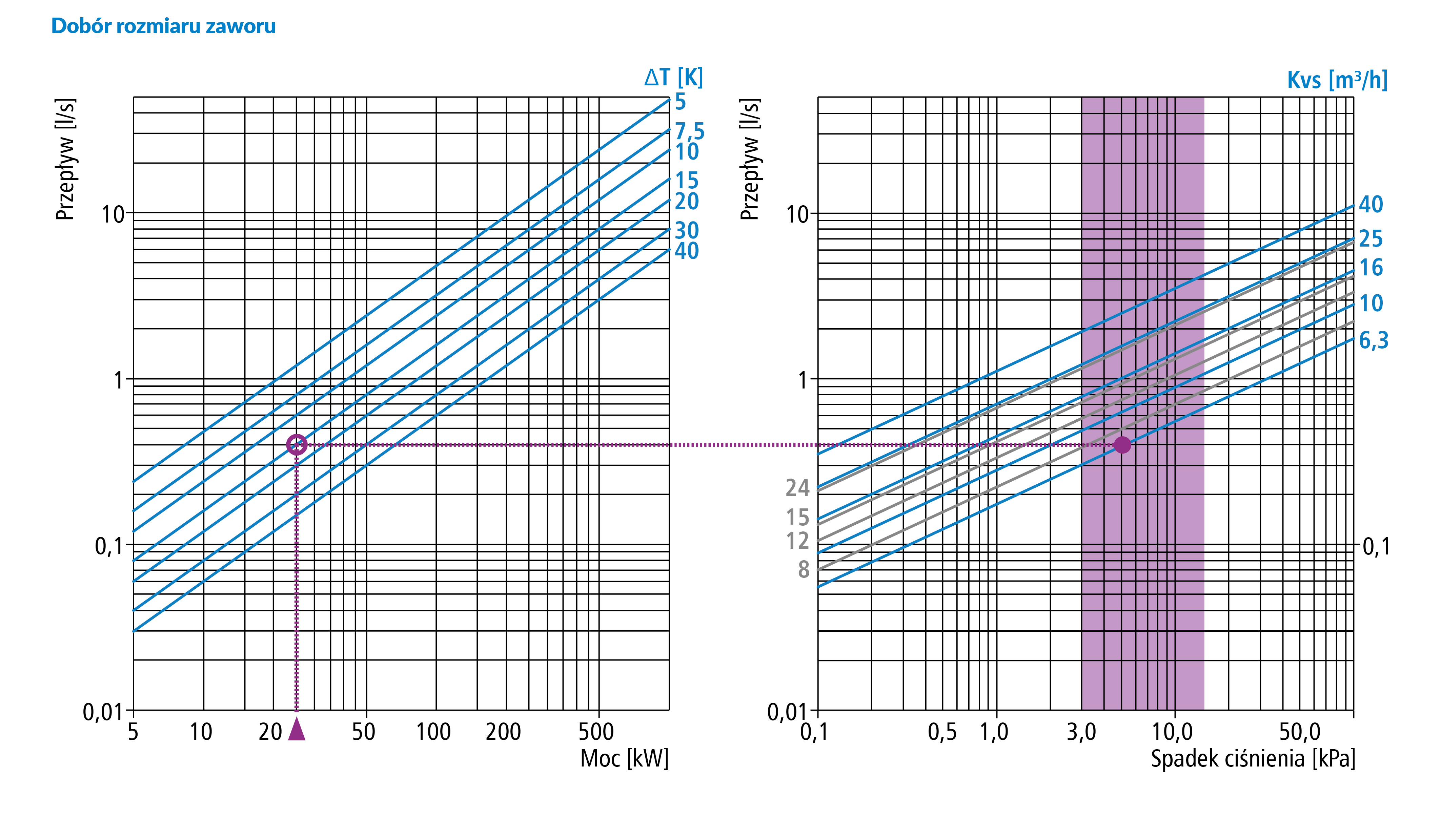

Nomogramy

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Przeglądy produkcji

ARV ProClick 4-drogowe zawory mieszające
PDF (0.68 MB)
3-/4-WAY ROTARY MIXING VALVES ARV ProClick ELECTRIC ACTUATORS ARM ProClick
PDF (5.34 MB)

Instrukcja obsługi

PDF (0.72 MB)

Atest higieniczny PZH

PDF (0.08 MB)

Krajowa deklaracja właściwości użytkowych

PDF (0.09 MB)
