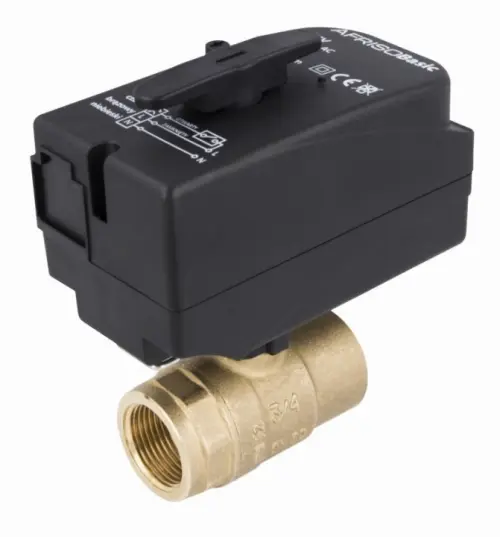

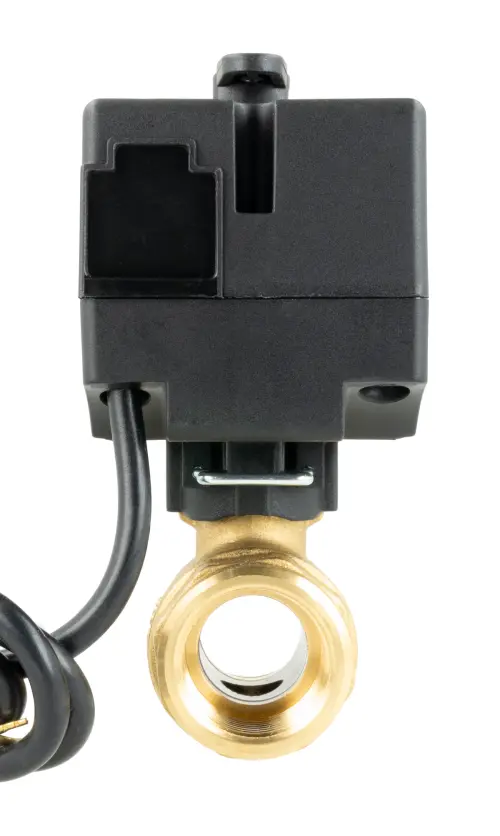

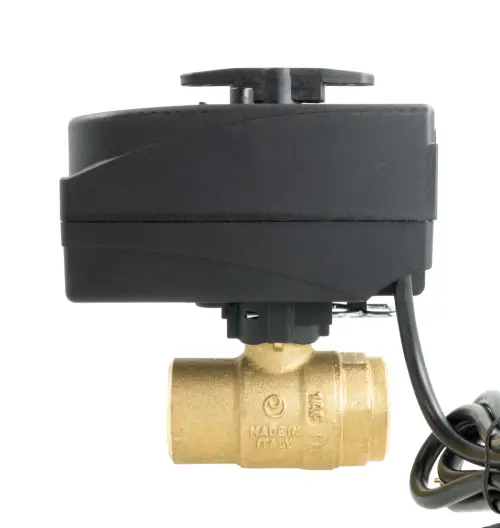

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 24 V AC, NO

Cena katalogowa

141,00 € (653,73 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-09-25

Art.-Nr

90 222 10

Kod EAN: 5902510003067

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    20
  • przyłącze
    Rp¾''
  • ciśnienie różnicowe
    max 6 bar
  • Kvs
    45 m³/h

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 24 V AC, NO

ZASTOSOWANIE

  • Stosowane w instalacjach grzewczych, chłodzących i c.w.u.
  • Zamykają lub otwierają przepływ przez daną część instalacji lub konkretny odbiornik ciepła.
  • W połączeniu z termostatem automatyzują pracę instalacji.

OPIS

  • Zawór odcinający kulowy wykonany z mosiądzu.
  • Siłownik sterowany sygnałem 2-punktowym (SPST) z możliwością pracy ręcznej.
  • Dozwolony montaż urządzenia w różnych pozycjach.
  • Automatyczna zmiana kierunku obrotu przy wykryciu oporu podczas obracania.
  • Przewód zasilający 3-żyłowy o długości 1,0 m.

ELEMENTY DOSTAWY

  • Zawór Rp3/4’’ z siłownikiem.

Dane techniczne

  • DN
    20
  • przyłącze
    Rp¾''
  • ciśnienie różnicowe
    max 6 bar
  • kvs
    45 m³/h
  • temperatura medium
    2 - 110°C
  • napięcie zasilania
    24 V AC
  • maksymalne ciśnienie
    10 bar
2 lata gwarancji

Budowa

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 24 V AC, NO - budowa

Wymiary (mm)

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 24 V AC, NO - wymiary

Nomogramy

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4", Kvs 45 m3/h, 24 V AC, NO - nomogram

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Przegląd produkcji

PDF (0.64 MB)

Instrukcja obsługi

PDF (0.41 MB)

Deklaracja zgodności

PDF (0.40 MB)

Atest higieniczny PZH

PDF (0.45 MB)

Pliki CAD 2D

DXF (8.93 MB)
PDF (0.11 MB)

Pliki CAD 3D

PDF (0.38 MB)
ZIP (2.10 MB)

Schematy

Zawór odcinający BEV zainstalowany na zasilaniu zasobnika wody użytkowej. Sterowany termostatem zainstalowanym w zasobniku, otwiera lub zamyka przepływ czynnika grzewczego w zależności od temperatury wody w zasobniku.

Zawór odcinający BEV zainstalowany na zasilaniu zasobnika wody użytkowej. Sterowany termostatem zainstalowanym w zasobniku, otwiera lub zamyka przepływ czynnika grzewczego w zależności od temperatury wody w zasobniku.

 Zawory odcinające BEV na zasilaniu klimakonwektorów. Sterowane termostatami pokojowymi, otwierają lub zamykają przepływ czynnika chłodzącego w poszczególnych odgałęzieniach w zależności od temperatury powietrza w poszczególnych strefach.

Zawory odcinające BEV na zasilaniu klimakonwektorów. Sterowane termostatami pokojowymi, otwierają lub zamykają przepływ czynnika chłodzącego w poszczególnych odgałęzieniach w zależności od temperatury powietrza w poszczególnych strefach.
