ProCalida EF1 K 11 obiegów grzewczych, G1", 0,2÷1,6 l/min

Cena katalogowa

353,00 € (1 538,97 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-03-28

Art.-Nr

81 271

Kod EAN: 4049827185145

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • ilość obiegów
    11
  • przyłącza
    2xG1"
  • zakres regulacji rotametrów
    0,2÷1,6 l/min
  • przyłącza siłowników termoelektrycznych
    M30x1,5

ProCalida EF1 K 11 obiegów grzewczych, G1", 0,2÷1,6 l/min

ZASTOSOWANIE

  • Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
  • Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.
  • Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
  • Reguluje strumień medium w każdej z pętli.

OPIS

  • Wykonany z poliamidu PA66.
  • Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.
  • Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
  • Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
  • Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

ELEMENTY DOSTAWY

  • Belka powrotna i zasilająca.
  • Dwa wieszaki ścienne.
  • Śruby wraz z kołkami do montażu naściennego wieszaków.
  • Śruby do zabezpieczenia zatrzasków belek.
  • Uszczelki płaskie do podłączenia instalacji.
  • Zapasowe o-ringi do łączenia modułów rozdzielacza.
  • Naklejki do oznaczenia pętli.

Dane techniczne

  • ilość obiegów
    11
  • przyłącza
    2xG1"
  • zakres regulacji rotametrów
    0,2÷1,6 l/min
  • przyłącza siłowników termoelektrycznych
    M30x1,5
  • parametry pracy
    max 90 st. przy 3 bar, max 60 st. przy 6 bar
3 lata gwarancji

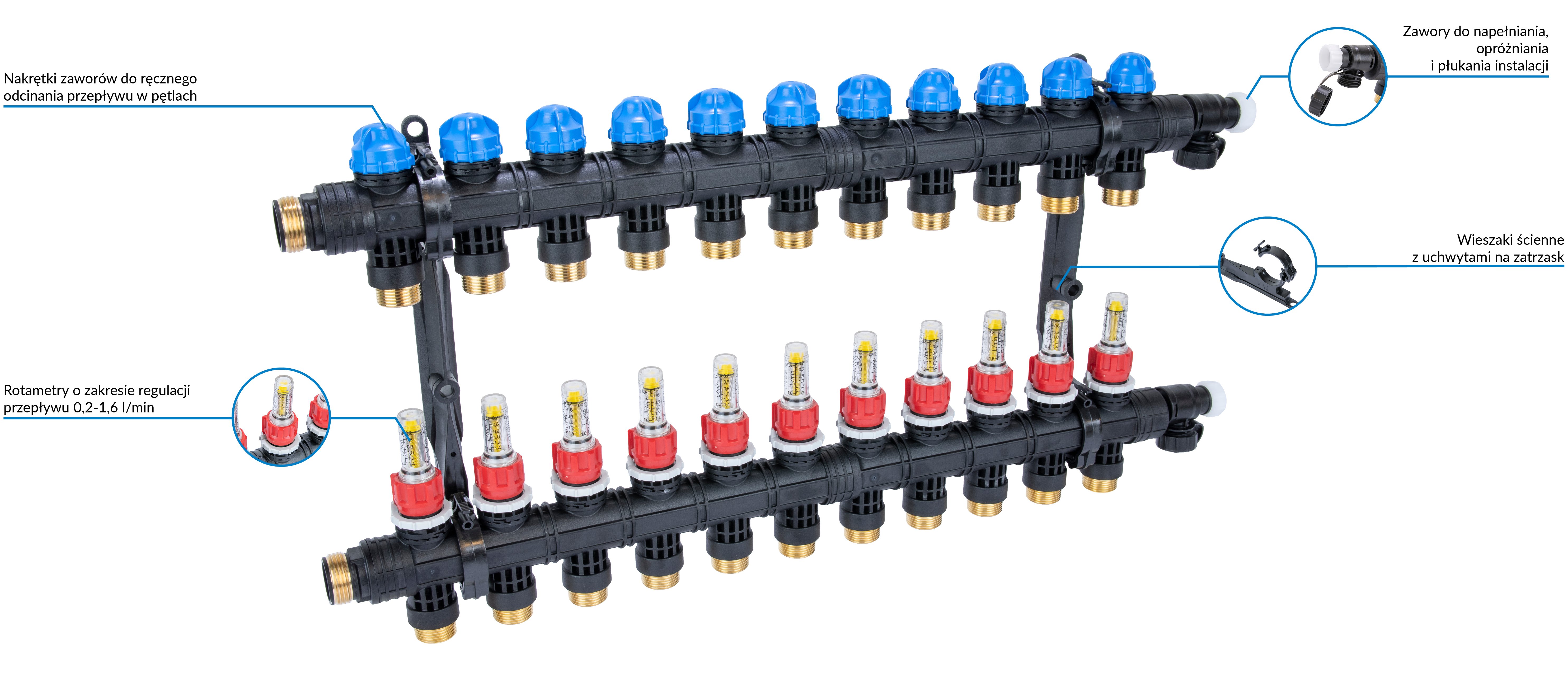

Budowa

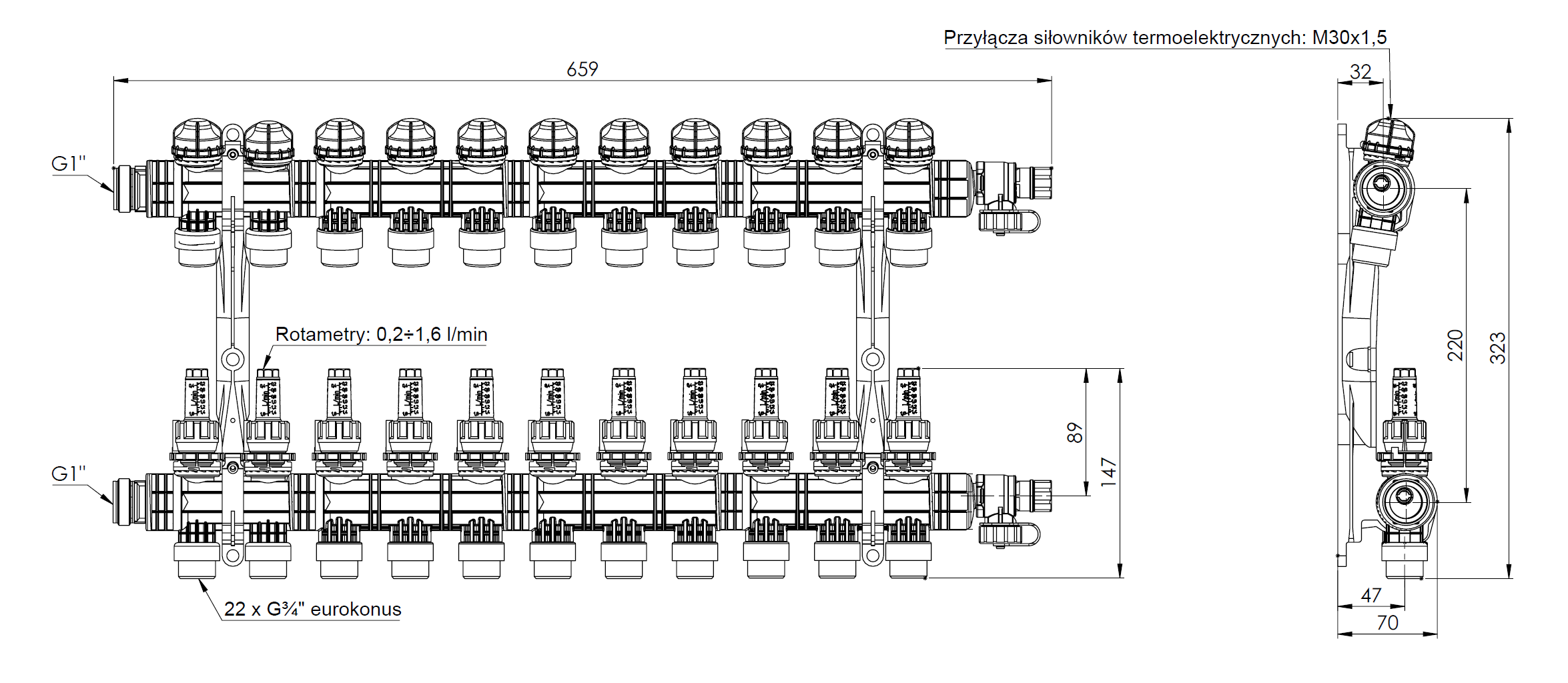

Wymiary (mm)

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Przegląd produkcji

PDF (8.28 MB)

Instrukcje obsługi

ProCalida EF1 K rozdzielacze poliamidowe do ogrzewania i chłodzenia płaszczyznowego (PL, DE, EN, FR, ES, IT, PT)
PDF (4.33 MB)
Instrukcja obrazkowa składania rozdzielacza ProCalida EF1 K z akcesoriami
PDF (1.36 MB)
ProCalida EF1 i EF1 K rozdzielacze poliamidowe
PDF (7.14 MB)

Deklaracja producenta

PDF (0.06 MB)
