2-drogowy zawór strefowy AZV 452, DN15, G3/4", Kvs 11 m3/h, NO

Cena katalogowa

172,80 € (817,26 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2023-03-29

Art.-Nr

16 452 00

Kod EAN: 5907718971699

Grupa rabatowa A

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • DN
    15
  • przyłącze
    G¾''
  • ciśnienie różnicowe
    0 ÷ 3 bar
  • Kvs
    11 m³/h

2-drogowy zawór strefowy AZV 452, DN15, G3/4", Kvs 11 m3/h, NO

ZASTOSOWANIE

  • Stosowany w instalacjach grzewczych, chłodzących i c.w.u.
  • Montowany w celu zamknięcia przepływu przez daną część instalacji lub konkretnych odbiorników.
  • W połączeniu ze sterownikiem 2-punktowym (np. termostatem TC2) automatyzuje pracę instalacji.

OPIS

  • 2-drogowy zawór odcinający wraz z siłownikiem NO (bezprądowo otwarty).
  • Sterowany sygnałem 2-punktowym (SPST).

Dane techniczne

  • DN
    15
  • przyłącze
    G¾''
  • ciśnienie różnicowe
    0 ÷ 3 bar
  • kvs
    11 m³/h
  • napięcie zasilania
    230 V AC
  • przewód elektryczny
    1 m
  • maksymalna temperatura medium
    80°C
  • maksymalne ciśnienie
    10 bar
3 lata gwarancji
image/svg+xml
PZH

Budowa

2-drogowy zawór strefowy AZV 452, DN15, G3/4", Kvs 11 m3/h, NO - budowa

Wymiary (mm)

2-drogowy zawór strefowy AZV 452, DN15, G3/4", Kvs 11 m3/h, NO - wymiary

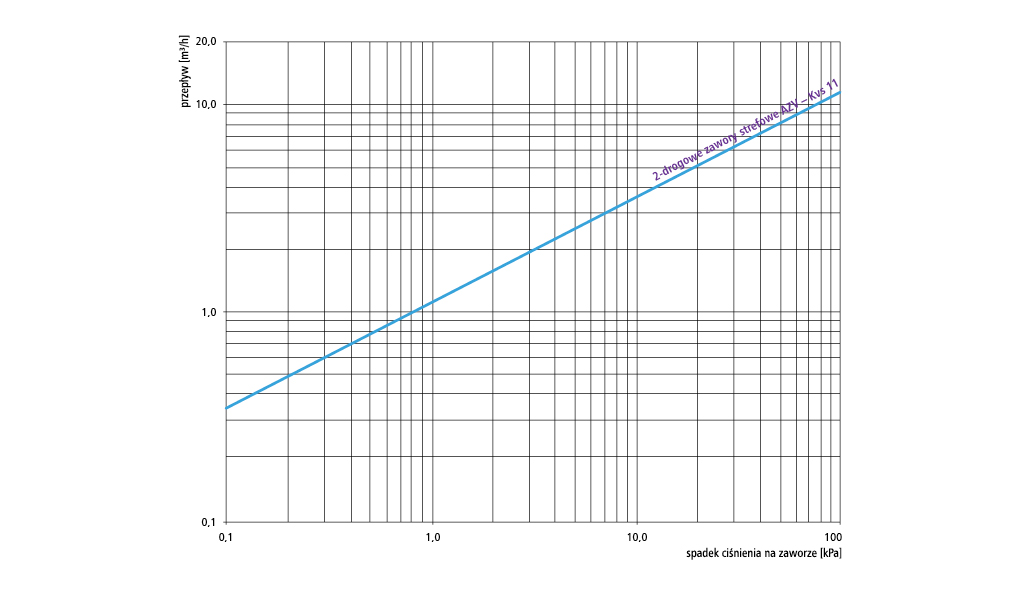

Nomogramy

2-drogowy zawór strefowy AZV 452, DN15, G3/4", Kvs 11 m3/h, NO - nomogram

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

PRZEGLĄDY PRODUKCJI

AZV zawory strefowe
PDF (0.99 MB)
ZONE VALVES AZV
PDF (1.63 MB)

INSTRUKCJA OBSŁUGI

PDF (0.59 MB)

DEKLARACJA ZGODNOŚCI

PDF (0.38 MB)

ATEST HIGIENICZNY PZH

PDF (0.08 MB)

KRAJOWA DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH

PDF (0.05 MB)

PLIKI CAD 2D

DXF (9.20 MB)
PDF (0.12 MB)

PLIKI CAD 3D

PDF (0.30 MB)
ZIP (1.92 MB)

Schematy

Schemat montażu 2-drogowego zaworu AZV sterowanego przez termostat umieszczony w zasobniku c.w.u.

Schemat montażu 2-drogowego zaworu AZV sterowanego przez termostat umieszczony w zasobniku c.w.u.
