Moduł standardowy rozdzielacza dolnego źródła ciepła ProCalida IN 1 1/2"

Cena katalogowa

112,00 € (481,54 zł)

Podana cena w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2024-07-15

Art.-Nr

80 900

Kod EAN: 4016203809001

Grupa rabatowa C

Produkt dostępny

(Wysyłka do 2 dni roboczych)

Kluczowe dane techniczne

  • Przyłącza rozdzielacza
    nakrętki G1½"
  • Przyłącza pętli grzewczych
    G1"
  • Przyłącza siłowników termoelektrycznych
    M30x1,5
  • Zakres regulacji przepływu medium
    4÷20 l/min

Moduł standardowy rozdzielacza dolnego źródła ciepła ProCalida IN 1 1/2"

Zastosowanie

  • Stosowany w dużych instalacjach grzewczych/chłodzących lub w instalacjach dolnego źródła ciepła/chłodu.
  • Montowany na ścianie.
  • Łączy instalację/źródło z odpowiednimi obiegami rozdzielacza ProCalida IN (Art.-Nr 81 841).

Opis

  • Wykonany z poliamidu PA66.

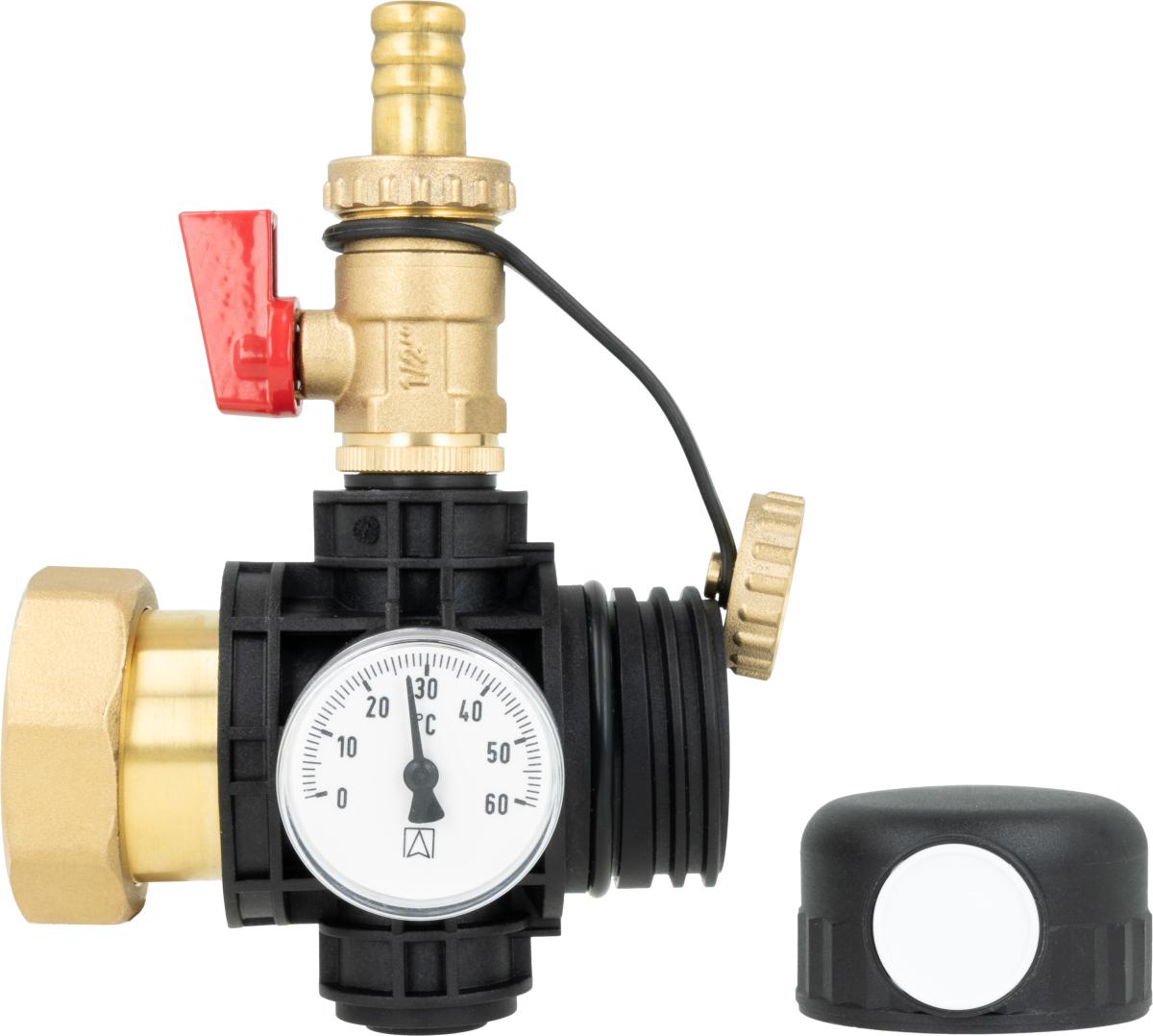

  • Termometry o zakresie pomiarowym 0÷60°C umożliwiają odczyt aktualnej temperatury w belkach.
  • Zawory KFE umożliwiają napełnienie oraz opróżnienie instalacji.
  • Fabrycznie zakorkowane przyłącza GW G1/2" można wykorzystać do wkręcenia odpowietrznika automatycznego lub termometru BiTh ST.

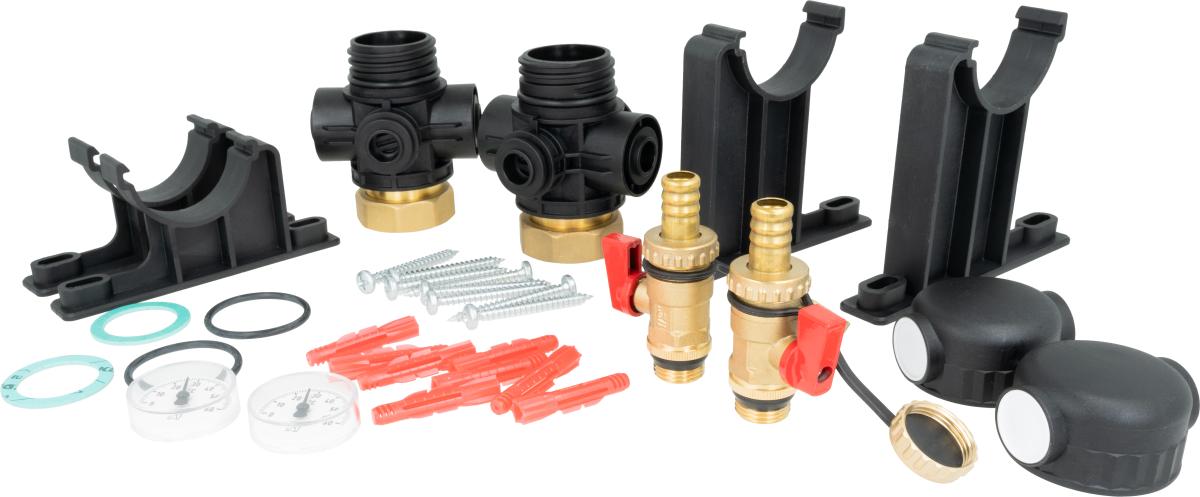

Elementy dostawy

  • 2 wieszaki ścienne.
  • 2 zakończenia belek.
  • 2 przyłącza główne z nakrętkami G1 1/2".
  • 2 zawory KFE.
  • 2 termometry.
  • kołki montażowe ze śrubami.
  • uszczelki płaskie i zapasowe O-ringi.

Dane techniczne

  • Przyłącza rozdzielacza
    nakrętki G1½"
  • Przyłącza pętli grzewczych
    G1"
  • Przyłącza siłowników termoelektrycznych
    M30x1,5
  • Zakres regulacji przepływu medium
    4÷20 l/min
  • Ciśnienie medium
    max 6 bar
  • Temperatura medium
    max 90°C przy 3 bar, max 60°C przy 6 bar
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
3 lata gwarancji

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Instrukcja obsługi

PDF (2.12 MB)

Karta produktowa

PDF (0.36 MB)

Deklaracja producenta

PDF (0.38 MB)

Plik CAD 3D

PDF (5.20 MB)
