Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m³/h

Cena katalogowa

100,00 € (441,26 zł)

Podana cena katalogowa w PLN jest ceną netto przeliczoną wg kursu sprzedaży NBP z tabeli C z dnia 2026-09-30

Art.-Nr

12 561 10

Kod EAN: 5902510000516

Grupa rabatowa: A

Produkt dostępny

Wysyłka do 2 dni roboczych

+10 punktów

W programie lojalnościowym Drużyna A

Kluczowe dane techniczne

  • Zakres regulacji temperatury medium
    20 ÷ 43°C
  • DN
    20
  • Kvs
    2,5 m³/h
  • Przyłącza
    G1"

Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m³/h

Zastosowanie

  • Stosowany w instalacjach ogrzewania podłogowego i c.w.u.
  • W instalacjach c.w.u. montowany między zasobnikiem a punktami poboru wody.
  • W instalacjach ogrzewania podłogowego montowany między źródłem ciepła a rozdzielaczem.
  • Utrzymuje za zaworem stałą, zadaną temperaturę wody.

Opis

  • Funkcja „bez oparzeń” blokuje wypływ wody ciepłej przy braku dopływu do zaworu wody zimnej.
  • W instalacjach ogrzewania podłogowego może zastępować rozbudowane i kosztowne układy regulacji.
  • Pod pokrywką chroniącą przed przypadkową zmianą nastawy umieszczono pokrętło do ustawienia temperatury wody zmieszanej.
  • Nie wymaga czynności konserwacyjnych i może być montowany w dowolnej pozycji.

Dane techniczne

  • Zakres regulacji temperatury medium
    20 ÷ 43°C
  • DN
    20
  • Kvs
    2,5 m³/h
  • Przyłącza
    G1"
  • Ciśnienie medium
    max 10 bar
  • Temperatura medium
    max 90°C
  • Medium
    woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
3 lata gwarancji
PZH

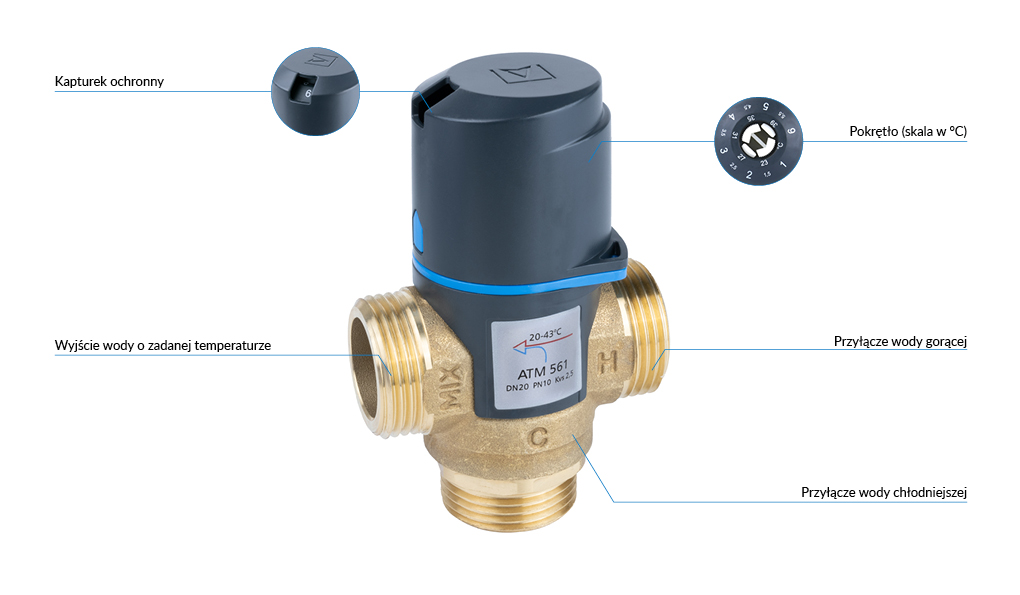

Budowa

1256110 Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m³/h - budowa AFRISO 1

Wymiary (mm)

1256110 Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m³/h - wymiary AFRISO 1

Nomogramy

1256110 Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m³/h - nomogramy AFRISO 1

Karta PDF

Najważniejsze informacje o produkcie.

Pobierz dokument (PDF)

Dokumentacja

Instrukcje obsługi

ATM zawory mieszające o Kvs 1,6 i 2,5, skrócona [PL][EN][RU][DE][FR][RO] PDF (0.50 MB)
ATM termostatyczne zawory mieszające [PL] PDF (0.37 MB)
ATM Thermische Mischventile [DE] PDF (0.37 MB)
ATM thermostatic mixing valves [EN] PDF (0.36 MB)
ATM термостатические клапаны [RU] PDF (0.41 MB)
ATM термостатичні клапани [UA] PDF (0.41 MB)
ATM ventil termostatic [RO] PDF (0.36 MB)

Atest higieniczny PZH

PDF (0.10 MB)

Deklaracja KDWU

PDF (0.09 MB)

Pliki CAD 2D

PDF (0.22 MB)
DXF (9.91 MB)

Pliki CAD 3D

PDF (5.92 MB)
ZIP (4.85 MB)

Schematy

Termostatyczny zawór ATM zastosowany w celu utrzymania zadanej temperatury ciepłej wody zasilającej jedną baterię.

Termostatyczny zawór ATM zastosowany w celu utrzymania zadanej temperatury ciepłej wody zasilającej jedną baterię.

 Termostatyczny zawór ATM zastosowany w celu utrzymania zadanej temperatury ciepłej wody zasilającej baterie.

Termostatyczny zawór ATM zastosowany w celu utrzymania zadanej temperatury ciepłej wody zasilającej baterie.

 Termostatyczny zawór ATM zastosowany w celu utrzymania stałej, zadanej temperatury w instalacji ogrzewania podłogowego.

Termostatyczny zawór ATM zastosowany w celu utrzymania stałej, zadanej temperatury w instalacji ogrzewania podłogowego.

 Termostatyczny zawór ATM zastosowany w celu utrzymania stałej temperatury c.w.u. z cyrkulacją.

Termostatyczny zawór ATM zastosowany w celu utrzymania stałej temperatury c.w.u. z cyrkulacją.

 Termostatyczny zawór ATM zastosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej z cyrkulacją.

Termostatyczny zawór ATM zastosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej z cyrkulacją.
