Nowość w ofercie AFRISO! Zestawy hydrauliczne PrimoBox w szafkach!
PrimoBox to gotowe, estetyczne i sprawdzone rozwiązania oszczędzające miejsce w Twojej kotłowni. Zastępują skomplikowane instalacje ze sprzęgłami hydraulicznymi, rozdzielaczami, wymiennikami i układami mieszającymi. Mogą być montowane zarówno natynkowo jak i podtynkowo. Dzięki zestawom PrimoBox stworzysz na ścianie kompletną kotłownię zamkniętą w estetyczną obudowę.
 |
Zestawy mieszające PrimoBox AHB Przeznaczone są do fizycznego rozdziału medium grzewczego z dwóch różnych źródeł ciepła np. łączenie instalacji otwartej i zamkniętej. |
|
Łącznik PrimoBox AJB do zestawów PrimoBox AZB i AHB Służy do połączenia ze sobą zestawu separacyjnego AHB z zestawem mieszającym AZB. W ten sposób tworzymy komplet pełniący funkcję rozdzielania instalacji na poszczególne obiegi oraz separacji dwóch źródeł ciepła. |
|
|
Zestawy separacyjne PrimoBox AZB Zestawy mieszające ze sprzęgłem hydraulicznym PrimoBox AZB to kompaktowe prefabrykowane rozwiązanie, rozdzielające medium grzewcze na poszczególne obiegi. |
Zestawy separacyjne PrimoBox AHB
Dzięki zestawom AHB połączymy ze sobą takie elementy jak kominek w układzie otwartym z zamkniętą instalacją grzewczą, czy kocioł na ekogroszek z kotłem gazowym. W wersji z zaworem AZV mogą służyć także do przygotowania c.w.u.
Zestaw separacyjny PrimoBox AHB zamknięty jest w metalowej szafce. Wewnątrz szafki znajduje się wymiennik płytowy zapewniający całkowicie niezależną pracę poszczególnych obiegów grzewczych. Wymiennik jest fizyczną barierą dla medium grzewczego, co umożliwia łączenie instalacji otwartej i zamkniętej. Zestaw PrimoBox AHB posiada wbudowany sterownik odpowiadający za sterowanie pompami, automatyczne włączanie i wyłączanie źródła ciepła w instalacji zamkniętej (np. kotła gazowego) i sterowanie siłownikiem w wersji 642. Wewnątrz szafki poza wymiennikiem umieszczono także zawory odcinające, pompy obiegowe Grundfos UPM3 AUTO 15-70 130 mm, zawór bezpieczeństwa z rurą wyrzutową, niezbędne rury, okablowanie pomp, siłownika (jeśli występuje) i sterownika oraz izolację termiczną.
Łącznik PrimoBox AJB do zestawów PrimoBox AZB i AHB
Łącznik PrimoBox AJB do zestawów PrimoBox AZB i AHB składa się z odpowiednio dopasowanych rozstawem przewodów przyłączeniowych, zaworów odcinających i metalowej obudowy z izolacją termiczną. Górne przyłącza służą do podłączania zestawu AHB 620 lub 622, dolne do podłączania zestawu AZB.
Zestawy mieszające PrimoBox AZB
Zestawy ze sprzęgłem hydraulicznym są przeznaczone do hydraulicznej separacji źródła ciepła i dwóch lub trzech stref grzewczych, w zależności od wersji. Poszczególne strefy mogą być zarówno zasilane obiegami bezpośrednimi bez mieszania, jak i medium o temperaturze niższej, uzyskiwanej dzięki mieszaniu. Zestawy mieszające PrimoBox AZB gwarantują prawidłowe natężenie przepływu medium i prawidłową pracę pomp we wszystkich obiegach instalacji grzewczej dzięki wbudowanemu sprzęgłu hydraulicznemu.

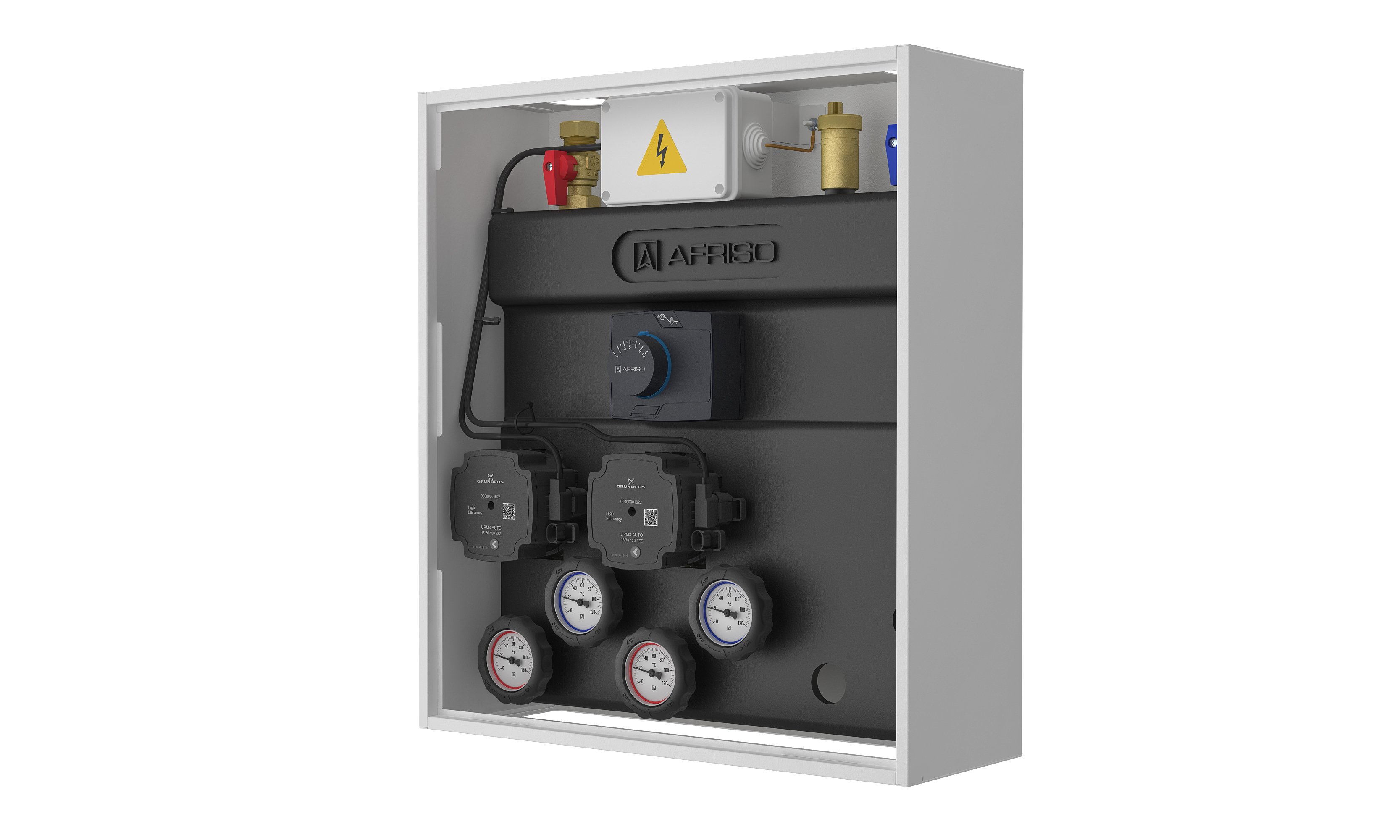

W metalowej szafce zestawu znajdziemy między innymi: rozdzielacz ze sprzęgłem hydraulicznym, zawory odcinające z termometrami, pompy obiegowe Grundfos UPM3 AUTO 15-70 130 mm, odpowietrznik automatyczny, niezbędne rury, okablowanie pomp i siłowników (jeśli występują) oraz izolację termiczną. Metalowa szafka zestawu przeznaczona jest do montażu na lub w ścianie.
Schematy aplikacyjne
Zestawy mieszające PrimoBox AZB
Schemat 1. Dwa obiegi instalacji ogrzewania podłogowego i obieg instalacji grzejnikowej
Zestawy separacyjne PrimoBox AHB
Schemat 2. Połączenie kotła gazowego z kominkiem
Komplet zestawów hydraulicznych PrimoBox
Schemat 3. Połączone zestawy PrimoBox AHB i PrimoBox AZB za pomocą łącznika AJB - zestaw pełniący funkcję separacji dwóch źródeł ciepła oraz rozdzielania instalacji na poszczególne obiegi
Konfigurator doboru PrimoBox
Szukasz odpowiedniego produktu do instalacji?
Pomożemy Ci w doborze optymalnego rozwiązania dla Twoich potrzeb. Z pomocą konfiguratora doboru PrimoBox to tylko kilka kliknięć.
Film poradnikowy
Zobacz film, w którym premierowo przedstawiamy Zestawy hydrauliczne PrimoBox w szafkach!
Więcej informacji o produkcie w katalogu online oraz na stronie www.primobox.afriso.pl
