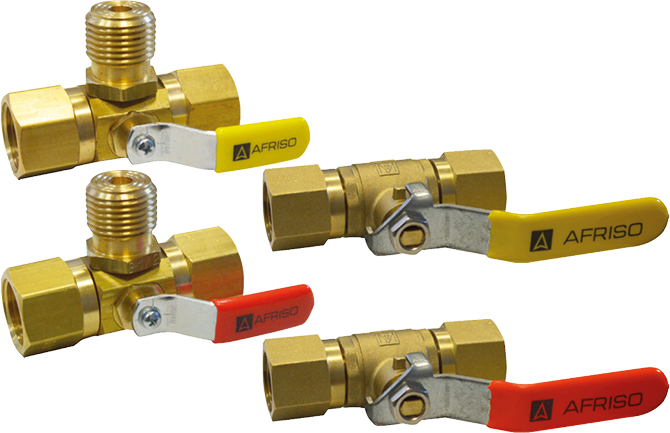

Prawidłowy montaż kurków manometrycznych AMC

Kurki manometryczne AMC stosowane są jako urządzenie do odcinania manometru od instalacji, na której został zainstalowany. Kurek umożliwia również odpowietrzanie oraz kontrolę wskazania zerowego manometru przy ciśnieniu atmosferycznym.



ZASTOSOWANIE
Kurki manometryczne AMC stosowane są jako urządzenie:

  • do odcinania manometru od instalacji
  • do odpowietrzania instalacji
  • do kontroli wskazania zerowego manometru przy ciśnieniu atmosferycznym
  • do wody, mieszaniny wody i glikolu (o stężeniu glikolu nieprzekraczającym 50%)
  • do gazów.

Zobacz praktyczny poradnik, który prezentuje prawidłowy montaż kurka AMC, zasadę działania, pozycje montażu, zabezpieczenie manometru oraz dodatkowo, informacje o innych akcesoriach do manometrów

JAK PRAWIDŁOWO ZAMONTOWAĆ KUREK MANOMETRYCZNY AMC?

Montaż kurka odbywa się z wykorzystaniem ruchowych nakrętek, w które wyposażony jest kurek. Dzięki nim możliwe jest późniejsze dogodne ustawienie manometru. W sytuacji gdy zainstalowane elementy wokół kurka przeszkadzają w operowaniu jego rączką, istnieje możliwość przełożenia rączki o 180°.

Stosując kurki manometryczne AMC z nakrętką ruchomą po stronie instalacji zalecamy użycie rurki syfonowej. Przykręcanie powinno wykonywać się do uzyskania szczelności połączenia – wystąpienia znacznego oporu przy próbie dalszego dokręcania.

Przed zainstalowaniem kurka należy upewnić się czy zwrot strzałki na jego korpusie pokrywa się z kierunkiem przepływu medium (od instalacji do manometru).

Po połączeniu kurka z rurką syfonową oraz uszczelkami należy w przeznaczone do tego przyłącze z drugiej strony mocno wkręcić manometr. Podczas łączenia kurka z instalacją oraz manometrem należy pamiętać o stosowaniu uszczelek płaskich. Tylko w ten sposób zapewniona zostanie szczelność połączenia. W przeciwnym wypadku należy użyć złączki np. nypla. o odpowiedniej długości gwintu (min.17 mm), aby możliwe było uszczelnienie połączenia.


  Do każdego kurka manometrycznego AMC dodawane są uszczelki, które zapewniają szczelność połączenia kurka AMC z manometrem i rurką syfonową. Uszczelki przeznaczone są zarówno do wody, mieszaniny wody i glikolu, jak i do gazu oraz mają ułatwić montaż.







ODCINANIE DOPŁYWU

Kurek manometryczny AMC jest otwarty, gdy jego rączka skierowana jest wzdłuż korpusu.

Obrócenie rączki o 90° powoduje odcięcie manometru. W tym stanie ciśnienie nie jest podawane na manometr. W tej pozycji może następować odpowietrzanie rurki manometrycznej poprzez śrubę odpowietrzającą.





ODPOWIETRZANIE

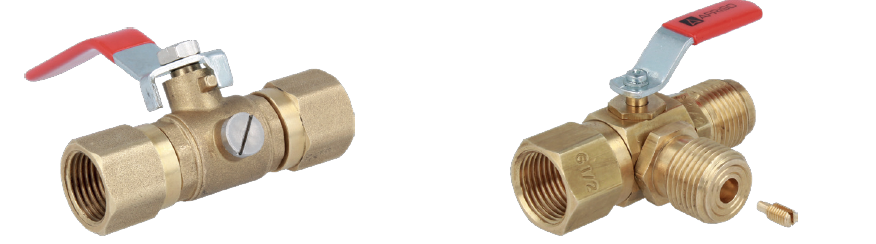

Kurki manometryczne AMC wyposażonew śrubę odpowietrzającą. Poluzowanie śruby w kurkach 2-drogowych następuje przy pomocy płaskiego, szerokiego śrubokręta. W kurkach 3-drogowych poluzowujemy śrubę znajdującą się wewnątrz przyłącza kontrolnego przy pomocy małego płaskiego śrubokręta.

Odkręcenie śruby wykonujemy w momencie gdy rączka jest w pozycji prostopadłej do korpusu kurka i kierunku przepływu medium (manometr jest odcięty). Powoduje to odpowietrzenie instalacji.

Zapoznaj się z ulotką dotyczącą kurków manometrycznych AMC - pobierz PDF.
