Jaki zawór do ogrzewania podłogowego?

Ogrzewanie podłogowe jest niewątpliwie bardzo popularnym rozwiązaniem stosowanym w nowobudowanych domach, ponieważ charakteryzuje się niską temperaturą zasilającą. Przekłada się to na wysoką sprawność kotłów gazowych kondensacyjnych, które są polecanym rozwiązaniem do tego typu instalacji. Dodatkowo ogrzewanie podłogowe charakteryzuje się korzystniejszym, niż ogrzewanie grzejnikowe rozkładem temperatury w pomieszczeniu. Wszystkie elementy układu są niewidoczne dla użytkowników, przez co zyskujemy dodatkowe miejsce oraz łatwiej możemy zaaranżować nasze pomieszczenia. Ten system wybierany jest również przez alergików, ponieważ oddawanie ciepła przez czynnik grzewczy odbywa się poprzez promieniowanie, a nie konwekcję która wymusza obieg powietrza wraz z wszystkimi cząstkami np. kurzu.

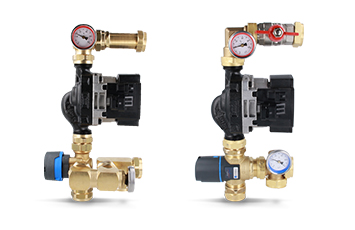

Dlatego też producenci armatury grzewczej, aby ułatwić proces nastawy właściwej temperatury zasilającej proponują gotowe rozwiązanie jakim są moduły pompowe. Są one odpowiedzialne za przygotowanie czynnika o właściwej temperaturze zasilającej górną belkę rozdzielacza podłogówki. Takie prefabrykowane moduły zawierają zawór 3 drogowy, pompę obiegową oraz termometry do kontroli temperatury zasilającej oraz powracającej z belki rozdzielacza. Zastosowanie takich gotowych modułów niewątpliwie przyspiesza i ułatwia prace instalacyjne. Wybierając taki zestaw należy się zastanowić czy wybrać z zamontowanym zaworem mieszającym termostatycznym czy zaworem obrotowym mieszającym.

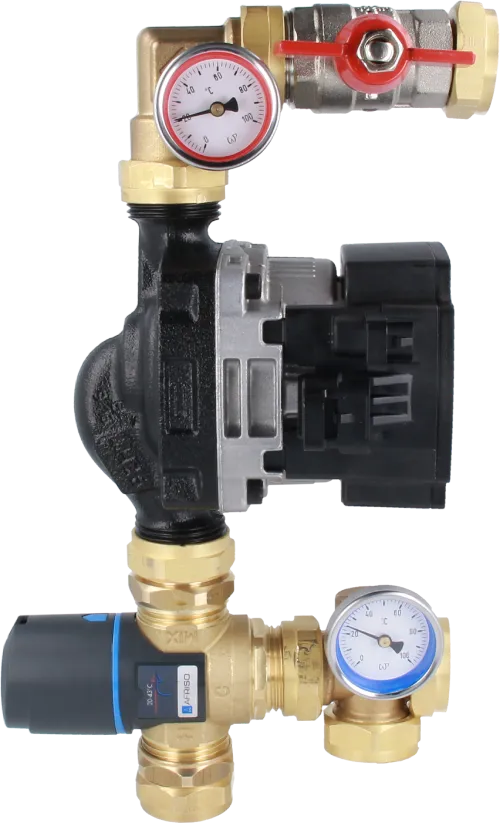

Rysunek 1. Moduł mieszający do ogrzewania podłogowego z zaworem ATM



                                                                       W tabeli 1. przedstawiamy główne różnice pomiędzy termostatycznym zaworem mieszającym ATM użytym w module mieszającym BTU oraz obrotowym zaworem mieszającym ARV ProClick z modułu mieszającego BRU. Rozwiązanie oparte na zaworze termostatycznym jest rozwiązaniem niewątpliwie tańszym, z uwagi na brak konieczności montażu siłownika oraz podłączenia go pod regulator. Jednak taka metoda jest na pewno bardziej narażona na nieprawidłowe działanie na wskutek niskiej jakości medium grzewczego. Obrotowy zawór mieszający nie jest aż w tak dużym stopniu wrażliwy na niską jakość wody kotłowej. Jednakże wymaga montażu siłownika na zaworze oraz podpięcia go pod regulator, co z pewnością jest rozwiązaniem droższym, ale daje możliwość zautomatyzowania procesu nastawy temperatury zasilającej w zależności od temperatury zewnętrznej.

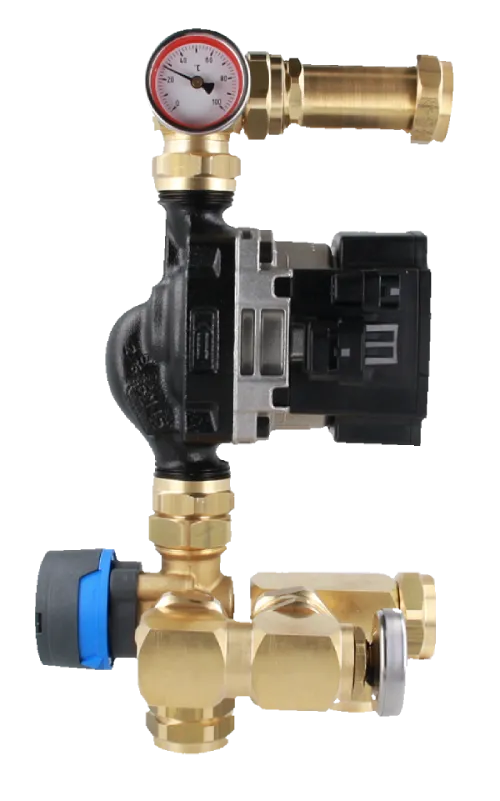

Rysunek 2. Moduł mieszający BRU do ogrzewania podłogowego z zaworem ARV ProClick



Jeżeli inwestor ma do wyboru obydwa rozwiązania, chętniej wybiera moduł pompowy oparty o zawór mieszający. Różnica w cenie pomiędzy tymi rozwiązaniami nie jest aż tak duża patrząc na koszt całej inwestycji, a na pewno daje większą gwarancję niezawodnej pracy przez wiele lat.



Tabela 1. Różnice pomiędzy termostatycznym zaworem mieszającym ATM użytym w module mieszającym BTU oraz obrotowym zaworem mieszającym ARV ProClick z modułu mieszającego BRU

Termostatyczny zawór mieszający ATM 20-43oC

Kvs 2,5 m3/h

Obrotowy zawór mieszający ARV ProClick

Kvs 6,3 m3/h

Zawór może być wykorzystany tylko do 700 mb rur instalacji podłogowej

Zawór może być wykorzystany tylko do 1800 mb rur instalacji podłogowej

Na pokrętle zaworu nastawia się precyzyjną temperaturę zasilającą

Aby ustawić precyzyjnie temperaturę zasilającą należy połączyć zawór z siłownikiem i podpiąć go do regulatora

Aby zmienić temperaturę za zaworem trzeba manewrować pokrętłem zaworu

Temperatura może zostać ustawiona automatycznie oraz zmieniać się w zależności od temperatury zewnętrznej lub wewnętrznej

Zawory termostatyczne są bardzo wrażliwe na niską jakość wody grzewczej (twardość wody, zanieczyszczenia itp.)

Obrotowe zawory mieszające dzięki swojej budowie nie są tak bardzo narażone na niską jakość wody. Dłuższa żywotność

Na zaworze można ustawić temperaturę w zakresie od 20-43oC

Po podłączeniu siłownika i regulatora możemy ustawić dowolną temperaturę z zakresu od 0 oC do 90oC. Należy pamiętać, aby nie wypuszczać na instalację podłogową więcej niż 50oC
