ZASTOSOWANIE
- Stosowany w instalacjach grzewczych i chłodzących.
- Montowany na ścianie między źródłem a instalacją.
- Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
- Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
- Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.
OPIS
- Pompy obiegowe LFP AF.
- Obrotowy zawór mieszający ARV 362 ProClick (Kvs 6,3 m3/h).
- Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C.
- Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
- Zawory zwrotne wbudowane w trójniki na przyłączach powrotnych.
- Tuleje do montażu czujników temperatury na każdym przyłączu.
- Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
- Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
- Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.
- Montaż regulatora ACT 443 ProClick lub ARC 345 ProClick na zaworze mieszającym ARV ProClick pozwala automatycznie nastawić temperaturę zasilania instalacji stałotemperaturowo lub pogodowo i sterować pompą obiegową.
- Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.
Dane techniczne
- maksymalna temperatura: 90°C
- maksymalne ciśnienie: 6 bar
- moc: max 70 kW
- przyłącza od strony instalacji: GW G¾"
- przyłącza od strony kotła: G1"
- obieg 1: ARV 362 ProClick, Kvs 6,3 m³/h
- obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
- pompy obiegowe: LFP AF
2
lata
gwarancji
gwarancji

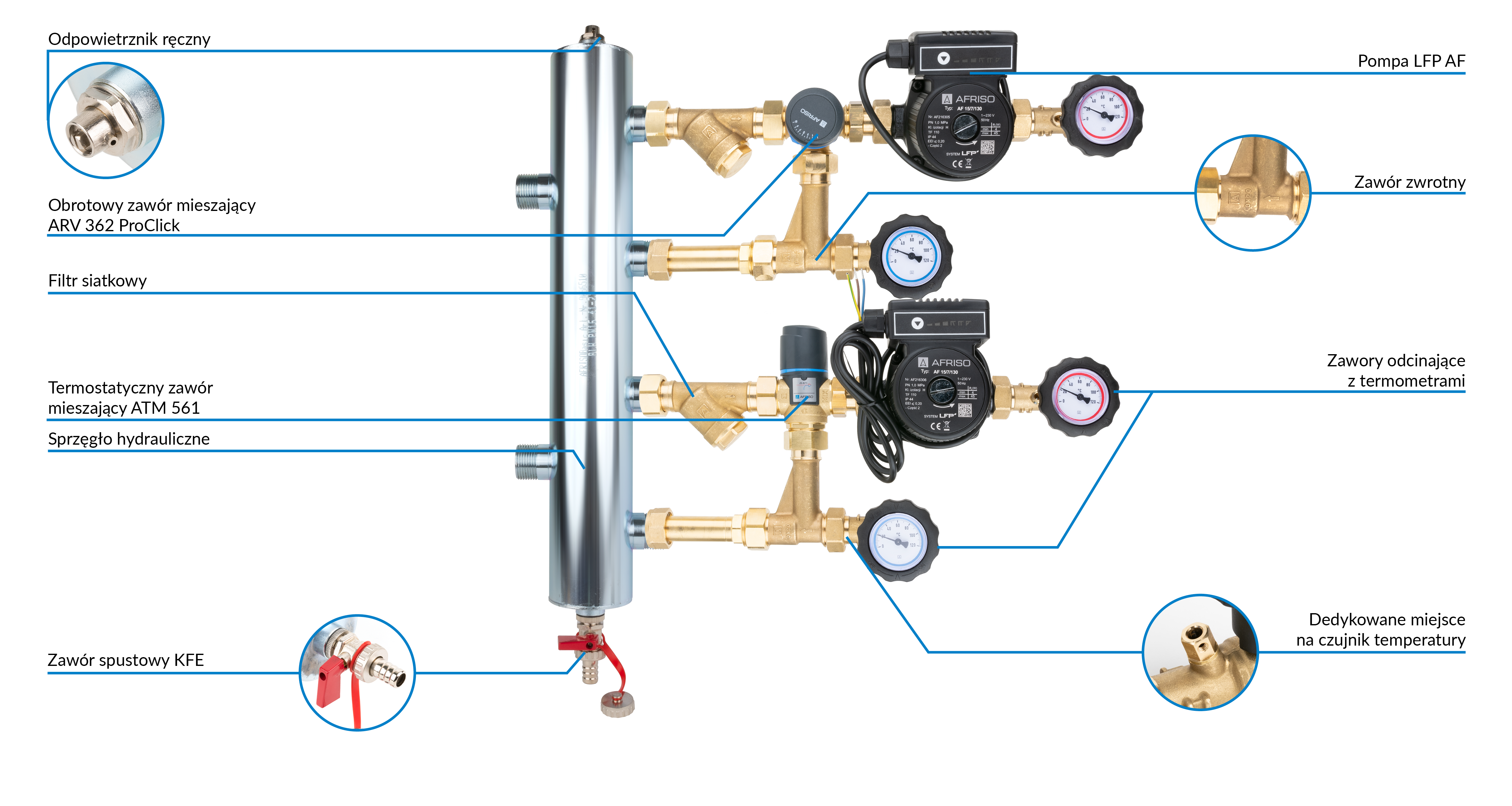

Budowa produktu
